Глава 10

ГРОМКОГОВОРИТЕЛИ

И АКУСТИЧЕСКИЕ СИСТЕМЫ

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРОМКОГОВОРИТЕЛЕЙ

Громкоговоритель — пассивный электроакустический преобразователь, предназначенный для излучения звука в окружающее пространство. Он может содержать одну или более излучающих головок, необходимое акустическое оформление, пассивные электроакустические устройства (фильтры, трансформаторы, регуляторы и т. п.). Головка громкоговорителя — самостоятельный узел громкоговорителя, предназначенный для преобразования сигналов звуковой частоты из электрической формы в акустическую. Работу громкоговорителя оценивают по следующим электрическим и акустическим характеристикам.

Номинальная мощность Р_ном — максимальная подводимая электрическая мощность, ограниченная тепловой и механической прочностью громкоговорителя и возникновением нелинейных искажений, превышающих заданную величину.

Номинальное электрическое сопротивление Z_ном — минимальный модуль полного электрического сопротивления громкоговорителя в диапазоне частот выше частоты основного резонанса механической колебательной системы.

Частота основного резонанса — частота, при которой модуль полного электрического сопротивления громкоговорителя имеет первый основной максимум. Частотная характеристика громкоговорителя — зависимость звукового давления от частоты, развиваемого громкоговорителем в точке свободного поля, находящейся на определенном расстоянии от рабочего центра*, при постоянном напряжении на зажимах громкоговорителя. Неравномерность частотной характеристики громкоговорителя — отношение максимального звукового давления к минимальному в номинальном диапазоне частот, выраженное в децибелах. Среднее звуковое давление — среднеквадратичное значение звукового давления, развиваемого громкоговорителем в определенном диапазоне частот в заданной точке свободного поля; усреднение производится по значениям звукового давления на частотах, распределенных равномерно в логарифмическом масштабе.

Характеристическая чувствительность Е — отношение среднего звукового давления, развиваемого громкоговорителем в номинальном диапазоне частот на рабочей оси** на расстоянии 1 м от рабочего центра, к корню квадратному из подводимой электрической мощности.

____________

* Рабочий центр — точка, от которой отсчитывают расстояние от громкоговорителя. Для сложных громкоговорителей он обычно указывается в технической документации на громкоговоритель. В противном случае в качестве рабочего центра принимается центр симметрии излучающих поверхностей громкоговорителя.

** Рабочая ось — прямая, проходящая через рабочий центр громкоговорителя перпендикулярно к плоскости излучающего отверстия.

Среднее стандартное звуковое давление р_ст — среднее звуковое давление, развиваемое громкоговорителем в номинальном диапазоне частот на рабочей оси на расстоянии 1 м от рабочего центра при подведении к нему напряжения, соответствующего электрической мощности, равной 0,1 Вт. Характеристическая чувствительность и среднее стандартное звуковое давление связаны соотношением: . Часто в паспортных характеристиках громкоговорителя приводится значение номинального звукового давления Р_ном. Номинальное давление связано со стандартным соотношением:.

Характеристика направленности — зависимость звукового давления, развиваемого громкоговорителем на частоте f или в полосе частот со средней частотой f в точке свободного поля, находящейся на определенном расстоянии от рабочего центра, от угла между рабочей осью громкоговорителя и направлением на указанную точку.

Нормированная характеристика, направленности D(Θ) — отношение звукового (р_θ) давления, развиваемого громкоговорителем под углом Θ к рабочей оси, к звуковому давлению в направлении рабочей оси р_ос на частоте f (или в полосе частот со средней частотой f): D(Θ) = р_θ/р_ос. Нормированная характеристика направленности дается в полярной системе координат.

Коэффициент осевой концентрации Ω — отношение квадрата звукового давления, измеренного на частоте f (или в полосе частот со средней частотой f) в условиях свободного поля на рабочей оси, на определенном расстоянии от рабочего центра громкоговорителя, к среднему по сфере квадрату величины звукового давления, измеренному на тех же частотах и на том же расстоянии: . Коэффициент осевой концентрации связан с нормированной характеристикой направленности следующим образом:

Индекс направленности I — коэффициент осевой концентрации, выраженный в децибелах, I = l0lgΩ.

КПД громкоговорителя η — отношение излучаемой акустической мощности к подводимой электрической мощности.

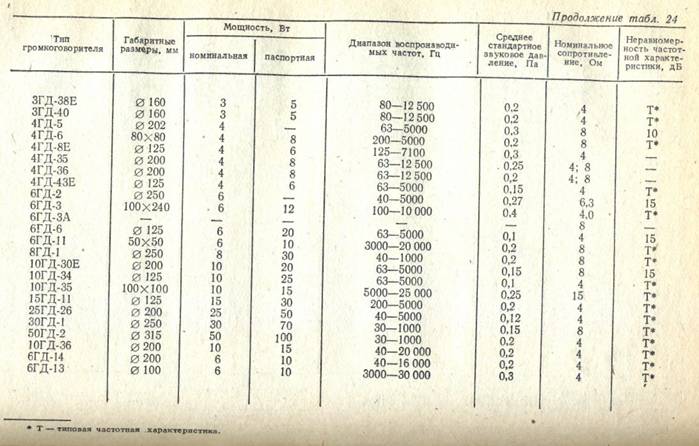

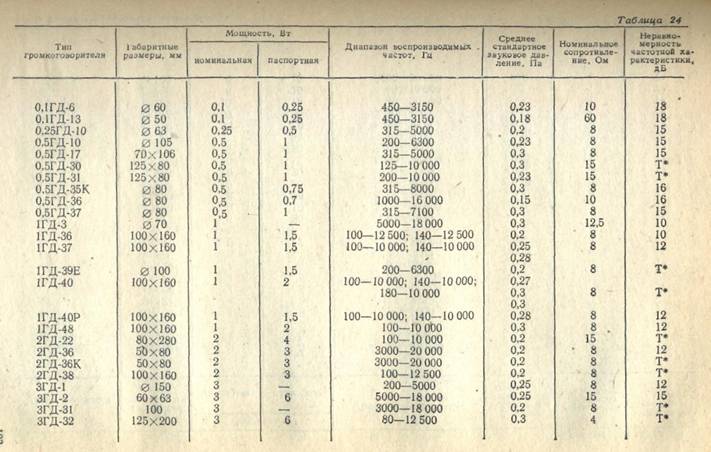

В табл. 24 приведены основные параметры громкоговорителей [36].
