8. РАДИОВЕЩАТЕЛЬНЫЕ МАГНИТОФОНЫ.
КАЧЕСТВЕННЫЕ ПОКАЗАТЕЛИ МАГНИТОФОНОВ
В
зависимости от назначения и области применения профессиональные
радиовещательные магнитофоны согласно ГОСТ -12107—74 делятся на две группы: I (студийные) и II (репортерские). Обе группы магнитофонов выпускают в монофоническом и стереофоническом
исполнениях. Магнитофоны группы II делятся на
подгруппы А и В. В студийных и репортерских (группа А)
магнитофонах применяются скорости 38,1, 19,05 и 9,53 см/с. Репортерские
магнитофоны подгруппы В имеют скорости 19,05 и 9,53 см/с. Студийные магнитофоны
предназначены для записи и воспроизведения музыки и речи в стационарных
условиях в радио-, теле- и киностудиях и студиях грамзаписи. Репортерские
магнитофоны подгруппы А применяют для записи и
воспроизведения музыки и речи в выездных условиях, а магнитофоны подгруппы В —
для репортажа.

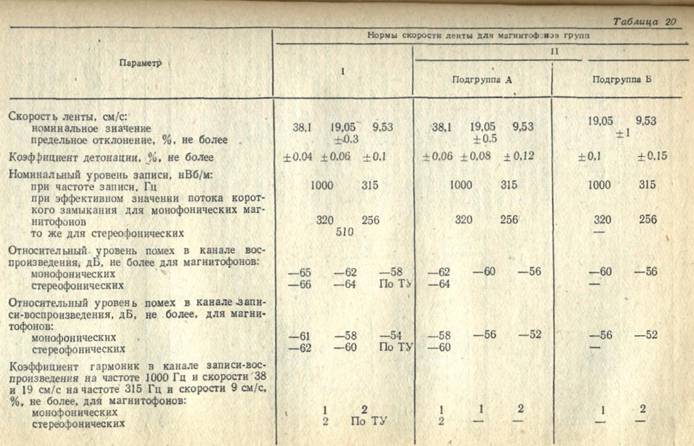

Основные параметры магнитофонов приведены в табл. 20. В ГОСТ 12107—74
также нормированы поля допусков амплитудно-частотных характеристик (АЧХ). Поля
допусков АЧХ канала воспроизведения и канала записи по измерительным лентам
должны соответствовать рис. 140. Рассогласование частотных характеристик
стереоканалов воспроизведения по измерительной ленте и стереоканалов записи
соответствует рис, 140, а.

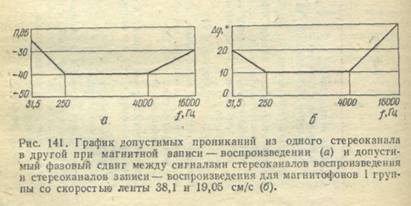

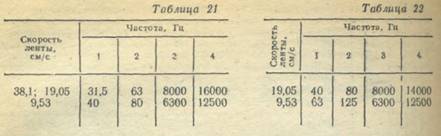

Частотные интервалы на рис. 140 и 141 для магнитофонов групп I и II приведены в
табл. 21, а для группы В — в табл. 22. Зависимость
допустимого относительного уровня проникания при записи — воспроизведения из
одного стереоканала в другой, от частоты показана на рис, 141, а, допустимый
фазовый' сдвиг между сигналами стереоканалов воспроизведения и стереоканалов
записи — воспроизведения, для магнитофонов группы I со скоростью ленты 38,1 и 19,05 см/с
— на рис. 141, б.
Функциональная схема студийного магнитофона (рис, 142)
состоит из трех основных функциональных узлов: 1 —лентопротяжного
механизма; 2—магнитного звена, состоящего
из стирающей, записывающей и воспроизводящей головок; 3—электронного
блока, включающего усилители записи и
воспроизведения, генератор высокой частоты.
Лентопротяжный механизм, обеспечивающий передвижение магнитной
ленты относительно магнитного звена
монтируется на прямоугольной панели I. Рулон
ленты 2, намотанный на металлический сердечник 3, устанавливается
на диск и зажимается замком 4. Лента 5 заводится вокруг обводных
роликов 6 и последовательно проходит перед рабочими зазорами трех
головок: ГС, ГЗ и ГВ (блок головок 8). Плотный контакт
ленты с головками в
студийных магнитофонах
обеспечивается надлежащим выбором угла огибания головки
лентой. В бытовых магнитофонах применяют лентоприжимное
устройство. Далее лента проходит между валиком 9 ведущего двигателя
обеспечивающим продвижение ленты и прижимным обрезиненным роликом 10, огибает
правый обводной ролик 11 и закрепляется на принимающей кассете,
укрепленной на валу двигателя, обеспечивающего намотку ленты в рулон. Кроме
рабочего движения ленты, лентопротяжный механизм, включающий три двигателя,
обеспечивает ускоренную ее обмотку с правого рулона на
левый и с левого рулона на правый. Для запуска лентопротяжного механизма,
останова и работы в режиме записи, воспроизведения и ускоренной перемотки
служит устройство управления. Ток высокой частоты от генератора через
разделительные элементы (PЭ1
и РЭ2)
подается в головку стирания (ток стирания) и в головку записи (ток ВЧ
подмагничивания).
Трехмоторную схему в основном применяют в студийных магнитофонах,
в репортерских и бытовых магнитофонах для передвижения ленты и перемотки чаще
используют один мотор. В качестве ведущего двигателя в студийном магнитофоне
применяют либо синхронный двигатель, либо асинхронный с жесткой
характеристикой. Для стабилизации скорости на валу 9 помещают маховик.
Для намотки и перемотки ленты используют асинхронные двигатели с мягкой
характеристикой. Для контроля работы магнитофона в схеме предусмотрено
переключение контрольного агрегата КА с выхода на вход. Гнезда ГН1 и ГН2 позволяют контролировать работу
магнитофона с помощью головных телефонов.
Стереофонический вариант магнитофона отличается конструкцией блока
головок записи и воспроизведения (каждый блок состоит из двух головок) и
наличием двух комплектов усилителей записи и воспроизведения по одному в левом
и в правом каналах. Для монофонических записей применяют магнитофоны
отечественного производства МЭЗ-28, МЭЗ-62, МЭЗ-102 и магнитофоны СТМ-200,
СТМ-300 производства ВНР, для стереофонических записей — магнитофоны
отечественного производства МЭЗ-62СТ, МЭЗ; 102СТ и СТМ-210, СТМ-310, СТМ—510

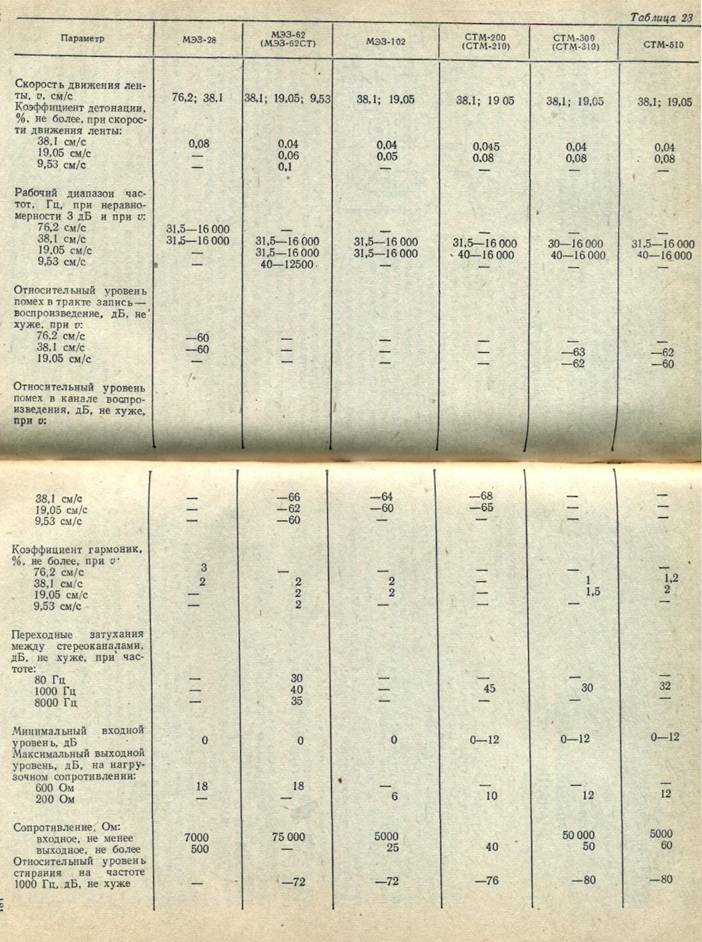

производства ВНР и др. Основные параметры студийных магнитофонов приведены в
табл. 23.
Наилучшими по качественным показателям являются магнитофоны с цифровой
записью, в которых записывается последовательность кодов импульсов сигналов,
отображающих в цифровой форме соответствующие аналоговые сигналы. В цифровых
магнитофонах удается полностью избавиться от таких традиционных для аналоговой
магнитной записи искажений, как копирэффект, детонации, структурный и
модуляционный шумы, шумы из-за недостаточного стирания. Резко снижаются
нелинейные искажения. Помимо существенного улучшения качественных характеристик
канала магнитной записи — воспроизведения, с помощью цифровых магнитофонов
можно выполнить многократное перекопирование записей
без ухудшения качественных показателей, что особенно ценно при создании
вещательных программ, где требуется многократное копирование записей.
Существенным преимуществом цифровой сигналограммы
является совместимость с ЭВМ, поэтому обработку вещательных сигналов с помощью
ЭВМ можно проводить в цифровой форме.
Основные характеристики цифрового магнитофона,
разработанного фирмой ЗМ (США): рабочий диапазон частот магнитофона 20—20
000 Гц при неравномерности частотной характеристики ± 0,3 дБ в интервале 30—15
000 Гц и 3 дБ на краях диапазона; отношение сигнал/шум не менее 90 дБ;
коэффициент нелинейных искажений не более 0,03%; переходные затухания между
каналами превышают 90 дБ; скорость
движения ленты 114,3 см/с, что обеспечивает продолжительность записи и
воспроизведения звука не менее 30 мин при катушке диаметром
|
---|
