4. ТРАКТ ФОРМИРОВАНИЯ ПРОГРАММ



В соответствии с ГОСТ 11515—75 структурная схема типового тракта формирования программ показана на рис. 18. Схема предусматривает поступление вещательных сигналов двух уровней: низкого НУ и высокого ВУ на входы студийной аппаратной СА и трансляционной аппаратной ТА. С низким уровнем сигналы поступают из радиовещательной студии (PC). Сигналы высокого уровня поступают из A3, трансляционных пунктов, ОМВА и т. д. Поминальное значение максимального уровня сигнала на выходе тракта 15 дБ.





Рис. 18. Структурная схема тракта формирования программ.



Радиовещательная студия является головным звеном канала звукового вещания, определяющим качество передачи. Поэтому показатели качества студийного тракта должны соответствовать высшему классу. Для аппаратуры речевых трактов допустимы показатели I класса.

Аппаратура студийного тракта предназначена для усиления и обработки вещательных сигналов и смешения сигналов разных источников. Структурная схема студийного звукового тракта показана на рис. 19. Микрофоны Мк с помощью кабелей подключаются ко входам микрофонных усилителей МУ, которые повышают уровень до значения, удобного при последующей обработке сигнала. После МУ включены индивидуальные регуляторы ИР, позволяющие установить требуемый уровень вещательного сигнала. Смешивание сигналов от источников происходит на смесителе СМ после индивидуальных регуляторов. Промежуточный усилитель ПУ усиливает уровень суммарного сигнала после СМ. К СМ через согласующие устройства СУ подключаются соединительные линии от других источников вещательного сигнала (от магнитофонов, трансляционных пунктов, различных устройств обработки сигнала и др.). Суммарный сигнал, проходит через общий (главный) регулятор уровня ОР и поступает на вход линейного усилителя ЛУ. Линейный усилитель поднимает уровень сигнала до значения, определяемого потребителями (A3, АЦ и т. п.).





Рис. 19. Структурная схема студийного звукового тракта.



В качестве СЛ, подключаемых к выходу тракта, используют специальные экранированные кабели либо обычные линии городской телефонной сети. При этом на выходе тракта уровень сигнала не должен превышать 15 дБ (4,4 В). К выходу ЛУ подключены индикатор уровня ИУ и контрольный акустический агрегат КА.

Современный пульт студийной аппаратной содержит большое количество устройств управления, поэтому в них применяется блочный принцип построения схемы студийного тракта. Каждый источник сигнала, каждая группа источников, каждый выход закрепляются за кассетами. Примером современного звукорежиссерского пульта является пульт, разработанный для АСБ общесоюзного телевизионного центра. Несмотря на то, что он проектировался с учетом специфики телевизионного вещания, пульт с успехом можно использовать при всех видах звукорежиссерской работы в радиовещательных студиях.

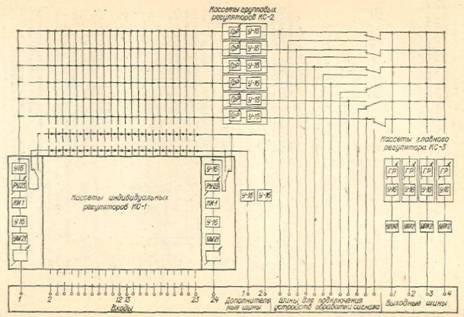

Структурная схема пульта звукорежиссера показана на рис. 20 [45, 77]. Пульт имеет 24 входа. Все входы универсальны, к каждому входу можно подключить сигнал как низкого уровня (от микрофона), так и высокого (до 11 В). Имеется возможность коммутации любого источника сигнала на любой из входов.





Рис. 19. Структурная схема пульта звукорежиссера.



Основной тракт вещательного сигнала от входа микрофонного усилителя до выхода линейного состоит из унифицированных элементов кассеты индивидуальных регуляторов КС-1 (кассеты источников сигналов), кассеты группового регулятора КС-2 (кассеты групп источников сигналов), кассеты главного регулятора КС-3 (выход), линейного разделительного, усилителя УЛР-2. Сигналы от источников программ поступают на входы кассеты КС-1, состоящей из входного делителя, микрофонного усилителя УМ-21, промежуточного усилителя У-16, частотного корректора КИ-1, регулятора индивидуального уровня РУ-23, разделительного усилителя У-16. Частотный корректор КИ-1 включен до индивидуального регулятора уровня. Это позволяет подобрать на слух необходимую степень коррекции частотной характеристики тракта при закрытом регуляторе, а затем вводить источник сигнала.

Сигналы с выходов кассет КС-1 можно разделить на шесть групп путем свободной коммутации каждой из кассет на любую из шести шин либо на все сразу. Смешивание сигналов выполняется на резисторной схеме смесителя (СМ1 и СМ2), показанной на рис. 21. Каждая из шести шин подключается к кассете групповых регуляторов КС-2, состоящих из группового регулятора ГрР и усилителя У-16. Усилитель в кассете служит для компенсации затухания, вносимого схемой смесителя. В каждую из шести шин можно подключить различные устройства обработки сигналов: ревербераторы, частотные корректоры, компрессоры. Сгруппированные на шинах и обработанные в устройствах спецэффектов сигналы коммутируются на входы любой из четырех кассет КС-3. Каждая из кассет состоит из главного регулятора ГР и компенсирующего затухание усилителя У-16. Затем сигналы направляются к линейным разделительным усилителям УЛР-2 и далее на выходные шины. Поступающие в АЦ сигналы коммутируются на входы программных аппаратных, A3 и т. д.

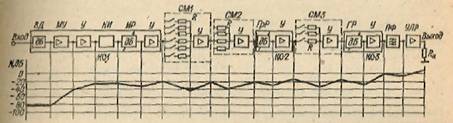

Рис. 21. Диаграмма уровней по напряжению тракта формирования звуковых программ.



Описанный пульт звукорежиссера обладает широкими технологическими возможностями. Наличие в тракте трех регуляторов (индивидуального, группового, главного) при записи программы с участием больших коллективов позволяет индивидуальными регуляторами устанавливать требуемое соотношение звучаний внутри каждой исполнительской группы, групповыми регуляторами - оптимальное соотношение между отдельными группами (между хором и солистом; между оркестром, хором и солистом и т. д.). При использовании нескольких сценических площадок можно вводить их по ходу передачи с помощью групповых регуляторов. Наличие четырех выходов позволяет использовать пульт для четырехканальной магнитной записи.

Диаграмма уровней по напряжению тракта формирования звуковых программ показана на рис. 21. График построен для низкого входного уровня 82 дБ, что соответствует звуковому давлению перед микрофоном 0,1 Па минимальной чувствительности 630 мкВ/Па. Основные параметры усилителей УМ-21, У-16 и УЛР-2 приведены в табл. 3, а параметры пульта звукорежиссера АСБ — в табл. 4.

В настоящее время в СССР эксплуатируется студийная аппаратура, выпускаемая Венгерской Народной Республикой и Чехословацкой Социалистической Республикой. С помощью комплектов ФИТ (ВНР) можно вести студийные передачи, осуществлять записи и монтаж программ, коммутировать и распределять программы по потребителям. Пульты РКС-01, РКС-02, РКС-06, РКС-08, РКС-11 и другие предназначены для обработки сигнала при ведении передачи из вещательной студии и подачи сигнала на магнитофон для записи. Пульт РКС-01 имеет восемь универсальных входов для сигналов низкого (микрофонного) и высокого уровней и четыре выхода. Пульт предназначен для ведения передач из малой музыкальной студии. В пульте РКС-02 - шесть универсальных входов и два выхода. Пульт предназначен для аппаратной записи речевой студии. Пульт аппаратной средней концертной студии РКС-08 имеет девять универсальных входов для моно- и три входа для стереофонических сигналов. Позволяет вести передачи и запись моно- и стереофонических программ. Имеет два выхода стереофонических сигнала, позволяющих с помощью сумматора и линейного усилителя организовать два выхода моносигнала.



Таблица 3

Параметр	Тип усилителя
	УМ-21	У-16	УМР-2
Номинальный диапазон частот, Гц	20-20 000	20 – 20 000	20 – 20 000
Неравномерность частотной характеристики, дБ	0,3	0,2	0,5
Коэффициент гармоник, %, не более	0,3	0,2	0,25
Сопротивление входное, Ом	600	0,5·106	5000
Сопротивление нагрузки, кОм	25	3	0,15 – 0,6
Коэффициент усиления, дБ	23,5 - 41	15 - 25	10 и 20
Динамический диапазон, дБ	80 - 96	105 - 110	80
Максимальное напряжение на выходе, В	1	5,5	11*

           * - на Rн = 1500 Ом



Таблица 4

Параметр	Пульт звуко-режиссера АСБ	Аппаратура ФИТ (ВНР)	Аппаратура «Тесла» (ЧСР)
Номинальный диапазон частот, ГЦ	30 – 15 0000	31,5 – 16 000	30 – 15 000
Неравномерность частотной характеристики в номинальном диапазоне частот, дБ, не более	0,7	1,2	3
Коэффициент гармоник при номинальном выходном уровне в номинальном диапазоне частот, %:
при номинальном входном уровне	-	0,5	0,6
при входном уровне до 23 дБ	0,7	-	-
Защищенность от интегральной помехи при номинальном выходном уровне, дБ:
для входа высокого уровня	66	72 - 74	70
для входа низкого уровня	66	53 - 63	53 - 76
Защищенность от внятной переходной помехи, дБ, не менее	83	-	-
Номинальный входной уровень, дБ:
Низкий	-82	-78	-78
Высокий	6	6	6
Выходной уровень, дБ:
номинальный	6	6	6
максимальный	-	12	12
Входное сопротивление для сигналов низкого уровня, кОм	5	5 - 10	10
Выходное сопротивление, Ом	21	-	40
Номинальное сопротивление нагрузки, Ом	600	600	200
Переходное затухание между стереоканалами в номинальном диапазоне частот, дБ	-	80	80
Сдвиг фаз между стереоканалами, °
40 Гц	-	-	20
1000 Гц	-	-	10
15000 Гц	-	-	20



Пульт центральной аппаратной РКС-01 позволяет осуществлять коммутацию, распределение и контроль внешних программ. Пульт имеет шесть входов для подключения внешних источников программ, четыре - для подключения источников внутренних программ, все входы высокого уровня. Кроме этого, в пульте имеется аппаратура (вещательный блок), позволяющая использовать АЦ в качестве студийной аппаратной и вести передачи как с микрофонов, так и с магнитофонов.

Тем же целям, что и пульт РКС-01 (за исключением возможности использования в качестве студийного пульта) служит пульт РКС-02. Пульт рассчитан на подключение восьми внешних и четырех внутренних источников программ. Все входы - высокого уровня.

Чехословацкая фирма «Тесла» выпускает пульты звукорежиссера, предназначенные только для обработки монофонического сигнала (ЕСР), и универсальные для моно- и стереосигналов (ЕСС). Пульт ЕСС-084 предназначен для обработки стерео- и моносигналов. Имеет четыре входа от стереофонических источников сигнала (или восемь входов моносигнала) и два выхода (четыре для моносигнала). Пульт может обеспечить работу по любой из стереофонических систем: АВ, ХУ, MS (см. гл. 7.2). Для контроля стерео- и моносигналов к пульту приданы высококачественные акустические системы. Пульт оснащен сигнальным приспособлением для совместной работы с двумя студиями.

Пульт ЕСР/С 122 предназначен для крупных музыкальных студий. Он позволяет вести передачу и запись стереофонических и монофонических программ. Имеет шесть входов для стереосигналов (или 12 входов для моносигналов) и один выход (два для моносигнала). Для осуществления магнитной записи гнезда всех выходов удвоены. Аппаратура пульта позволяет обеспечить работу по любой из стереофонической системы (АВ, XY, MS). Пульт предназначен для работы из одной студии.

Пульт ЕСР/С 180 предназначен для крупных музыкальных студий и поставляется в двух вариантах для моно- (ЕСР) и стереофонического вещания (ЕСС). Аппаратура может быть использована в монтажной аппаратной. Аппаратура ЕСС позволяет вести стереофонические и монофонические передачи.

Основные параметры пульта звукорежиссера, студийной аппаратуры ФИТ и «Тесла» (пульты ЕСР и ЕСС) приведены в табл.4.
