3. ЦЕНТР
ФОРМИРОВАНИЯ ПРОГРАММ
Технические
средства РД предназначены для формирования программ звукового вещания.
Структурная схема крупного центра вещания показана на рис. 16.

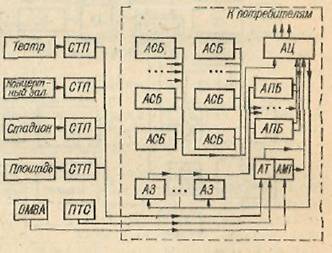

Рис. 16. Структурная схема крупного центра вещания.
Одним из
начальных звеньев тракта формирования программ является студия, которая вместе
со студийными аппаратными образует аппаратно-студийный блок АСБ. В
составе каждого АСБ находится аппаратная записи A3, которая
позволяет широко пользоваться пробными репетиционными записями. После репетиции
программы, намеченные к передаче, записывают на магнитную ленту и передают в
аппаратно-программный блок АПБ. В аппаратную трансляций вещательного
центра AT поступают сигналы от внешних источников программ:
стационарных трансляционных пунктов СТП, установленных в театрах,
концертных залах, стадионах и т. п.; передвижных трансляционных (радио- или
телевизионных) станций ПТС. В аппаратную
междугородных трансляций АМТ поступают сигналы от оконечной
междугородной вещательной аппаратной ОМВА. Важнейшим элементом новой
технологической схемы вещания является АПБ. АПБ имеют оборудование, во
многом схожее с оборудованием АСБ, но имеют большие коммутационные
возможности. Все программы, сформированные в АПБ, поступают в ЛЦ, которая
является основным коммутационно–распределительным узлом центра вещания. В АЦ
сходятся все сигналы вещания сформированных программ для распределения их
по потребителям (радиовещательные станции, ОМВА и т. д.). АЦ имеет прямую связь с аппаратными
записи для подачи программ, полученных из внешних источников и подлежащих консервации.
Современное звуковое и телевизионное
вещание невозможно без широкого использования технических средств записи.
Консервация программ обеспечивает накопление фондовых программ для собственных
нужд центра вещания, для обмена с другими центрами. Фондовые записи
производятся в аппаратных записи, оборудованных полным комплексом
соответствующей аппаратуры.
В зависимости от числа одновременно
передаваемых программ и количества часов собственного вещания в сутки центры
вещания делятся нa классы. Радиодома I—III классов
обеспечивают до пяти одновременно передаваемых программ радиовещания, в том
числе одну программу собственного вещания. Продолжительность этой программы у радиодома I класса
составляет 2,5-5 ч, у радиодомов II класса - 2-3,5 ч, у радиодома
III класса - до 2 ч в сутки. На рис. 17 изображена
структурная схема радиодомов I—III классов.
Рассмотрим состав студий и аппаратных радиодома II класса. В
комплекс входят четыре аппаратно-студийных блока: 1) блок вещания (A3, речевая
студия PC, аппаратная вещания АВ); 2) блок речевой студии (PC, A3); 3)
блок музыкальной студии (музыкальная студия МС, АВ, A3, комната
прослушивания КП); 4) блок камерной студии (камерная студня КС, АВ,
A3). Кроме этого, в радиодомах, где
предполагается осуществлять воспроизведение записи для радиовещания в диапазоне
метровых волн, оборудуется пятый блок вещания, состоящий из студии PC и
аппаратной вещания АВ.
В студии устанавливают микрофоны, пульт
диктора, а в аппаратной вещания - пульт звукорежиссера. Аппаратную звукозаписи
комплектуют профессиональными магнитофонами. Во всех основных помещениях АСБ
устанавливают контрольные акустические агрегаты. Вещательные программы
записывают на магнитную ленту в A3. В дальнейшем монтаж частей записанных
программ ведется в монтажных аппаратных. Когда кроме монтажа требуется
замешивание дополнительных сигналов (музыки, разного рода натуральных шумов),
магнитная лента с записью направляется в аппаратную перезаписи и сложного
монтажа. Центральная аппаратная совмещает функции АПБ и АЦ крупного центра
вещания.

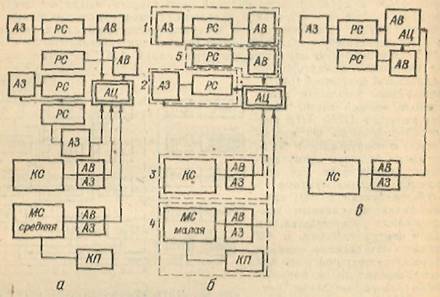

Рис. 17.
Структурная схема радиодомов: а - I класса;
б - II класса; в - III класса.
