Глава 4

ТРАКТ ПЕРВИЧНОГО РАСПРЕДЕЛЕНИЯ ПРОГРАММ

1. ПРИНЦИПЫ ПОСТРОЕНИЯ



Часть электрического канала звукового вещания, предназначенную для передачи вещательного сигнала на радиовещательные станции и в системы проводного вещания, называют трактом первичного распределения программ [29]. Структурная схема тракта показана на рис. 14. Соединительные линии между аппаратными, а также соединительные линии к передающим радиостанциям и центральным станциям проводного вещания должны соответствовать высшему классу качества. Предельная длина низкочастотной соединительной линии ограничивается ее максимальным затуханием. При больших расстояниях используются промежуточные усилители. Соединительные линии также образуют в системах высокочастотного телефонирования кабельных и радиорелейных линий связи.

КРА осуществляет связь центральной аппаратной радиодома с потребителями программ. Через КРА получают программы вещания радиопередатчики союзного, республиканского, межобластного, областного и городского вещания, а также центральные станции городских радиотрансляционных сетей и оконечные междугородные вещательные аппаратные (ОМВА).

ОМВА организуются при междугородных телефонных станциях и выполняют функции связи междугородных каналов звукового вещания (МКЗВ) с аппаратными, которые распределяют программы по потребителям (КРА), и аппаратными, где формируются программы вещания (АЦ). КРА и ОМВА организуются в Москве, в столицах союзных республик, областных и краевых центрах с большим количеством радиопередающих средств, большим объемом местного вещания и большим количеством входящих и исходящих каналов междугородного вещания. Если программа вещания передается небольшому количеству потребителей, то функции КРА выполняет АЦ радиодома.

Составной частью тракта распределения программ является междугородный канал звукового вещания, образованный в кабельной, радиорелейной и космической системах связи [38, 83, 85, 88, 89]. Структурная схема междугородного канала вещания показана на рис. 22. Для подачи программ на районные радиоузлы, расположенные в зоне уверенного приема, используют MB ЧМ радиостанции. Дальний высококачественный прием передач радиостанций с амплитудной модуляцией невозможен по ряду причин, поэтому такой прием используется лишь в аварийных случаях для резервирования основных каналов подачи программ.

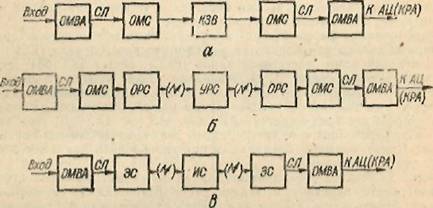

Рис. 22. Структурная схема междугородних каналов вещания, образованных в кабельной (а), радиорелейной (б), космической (в) системах связи:

ОМС - оконечная магистральная станция; ОРС - оконечная радиорелейная станция; УPC - узловая радиорелейная станция; ЗС - земная станция космической системы связи; ИС - искусственный спутник Земли.



Сигналы с выхода КРА поступают на международную телефонную станцию (МТС), при которой организуются ОМВА (рис. 22). В ОМВА осуществляются коммутация, разветвление каналов, а также их контроль и резервирование. Если каналов немного, то функции ОМВА выполняют линейно-аппаратные цехи МТС.

Каналы звукового вещания (КЗВ), образованные в ОМВА, выполняют следующие функции: подачу программ центрального вещания в столицы союзных республик, в областные и краевые центры; подачу республиканской программы в областные центры данной республики; передачу вещательных программ на все радиостанции республиканского, областного или краевого центра; организацию междугородных каналов обмена программами вещания; подачу программ вещания из периферийных пунктов к центру; организацию межреспубликанского и межобластного вещания.

ОМВА соответствующих городов передают вещательные сигналы в радиодома для формирования местных программ. Для выполнения всех этих задач в ОМВА имеется специальное оборудование, например, стойка КВМ-2, заменившая стойку КВМ, выпускавшуюся до 1968 г. Стойка вещания малой емкости КВМ-2 обеспечивает [7] передачу и разветвление; прием, транзит, контроль программ вещания; замену рабочих каналов резервными; служебную связь по обратным каналам во время работы; включение переговорных устройств и генератора звуковой частоты при подготовке каналов к работе. Оборудование КВМ-2 позволяет одновременно передавать каждую из четырех программ вещания по 24 каналам и принимать три программы вещания по любому из 24 обратных каналов. Для уменьшения протяженности каналов вещания и исключения параллельного пробега одинаковых программ используют ветвящуюся структуру при радиально-узловом построении сети вещания, которая обеспечивает разветвление и транзит в спектре звуковых и высоких частот, а также выделение программы в промежуточных пунктах.

Главные узлы сети вещания находятся в крупных административных и культурных центрах, которые соединены между собой по принципу «каждый с каждым». В зонах действия главных узлов организуются узлы второго порядка, соединенные между собой и с главными узлами. Выделение программ центрального вещания производится во всех республиканских, областных и краевых центрах. В небольших населенных пунктах программы центрального вещания не выделяются. Некоторые области и края в восточной части СССР получают программы центрального вещания с временным сдвигом. Для этого области с малым сдвигом поясного времени объединяют в зоны. Из одного областного центра, имеющего наиболее развитую сеть связи, осуществляется передача центрального вещания во все областные центры данной зоны.

Передача программ республиканского вещания в пределах республики, имеющей областное деление, производится по республиканским сетям, принципы и структура организации которых не отличаются от структуры сети центрального вещания. Радиовещательные станции, передающие центральную программу, получают ее от ближайшего республиканского, краевого или областного центра, программа на которые поступает от магистральной сети вещания.

Для передачи программ от периферийных пунктов к центру, а также для межреспубликанского или межобластного обмена вещательными программами организуются магистральные каналы. Каналы звукового вещания, образующие магистральную сеть, по качеству должны удовлетворять первому классу. Они бывают низкочастотными и высокочастотными.

Высокочастотные каналы вещания образуются в кабельных и радиорелейных линиях связи в специально отведенных полосах частот линейного спектра или путем объединения полос телефонных каналов. Каналы, образованные объединением трех высокочастотных с помощью аппаратуры АВ-2/3, и каналы вещания в телефонных стволах радиорелейных систем «Восход» и «Дружба» удовлетворяют первому классу качества. Если объединяют два высокочастотных телефонных канала, используя оборудование АВ-2/3 пли АВО-2, то такие каналы вещания не удовлетворяют I классу качества по эффективно передаваемой полосе частот.

Низкочастотные каналы вещания, образованные в экранированных кабелях с пупинизацией до 10 кГц с помощью аппаратуры вещания по экранированным парам кабелей (АВЭК), удовлетворяют первому классу качества. Если низкочастотные каналы в экранированных кабелях оборудованы аппаратурой СВЭП (стойка вещания по экранированным парам кабелей), то качественные показатели таких каналов первому классу качества не удовлетворяют.

Качественные показатели магистральных каналов звукового вещания устанавливают для эталонной цепи длиной 2500 км, причем в системах высокочастотной связи предусматривается определенная структура эталонной цепи с тремя участками низкочастотного переприема и двумя пунктами высокочастотного транзита в каждом из них. В каналах вещания, образованных объединением полос телефонных каналов, применяют специальные устройства, повышающие защищенность от шумов и от внятных переходных помех. Такими устройствами являются контуры предыскажения и восстановления, а также компандерные устройства, позволяющие сжимать динамический диапазон вещательного сигнала перед подачей в канал и расширять диапазон сигнала на выходе канала. Нормы на качественные показатели должны выполняться при совместном включении устройств частотных предыскажений и компандеров.

Областные каналы вещания должны удовлетворять второму классу качества. Они образуются объединением двух телефонных каналов, используя аппаратуру АВ-2/3. Такие каналы должны базироваться на перспективных системах уплотнения В-3-3С, КАМА-С, ИКМ-12, ИКМ-30. Иногда программу вещания из областного центра в районы можно также подавать по фантомным цепям симметричных кабельных линий. Протяженность областных и сельских каналов вещания из стальных цепей не должна превышать 150 км, а при использовании проводов из цветных металлов может достигать 600 км. В местностях со слаборазвитой телефонной сетью программы вещания передаются по радиоканалам.

Качественный прием вещания возможен только в диапазоне MB, поэтому зона уверенного приема ограничена и такой способ применяется только для передачи программ на районные радиоузлы. Дальний качественный прием передач с амплитудной модуляцией невозможен по ряду причин, и применяется он только для резервирования основных каналов подачи программ вещания.

В некоторых странах применяют комбинированный способ подачи программ вещания [74]. Этот способ заключается в транспортировке неоперативных передач и воспроизведении их на местах, а оперативные передачи (последние известия, репортажи, обзоры и т. д.) передаются по радиоканалу. Поскольку этот способ предполагает децентрализацию при подготовке программ, то в СССР такой способ не получил широкого распространения.
