2. ЭЛЕКТРИЧЕСКИЙ КАНАЛ ЗВУКОВОГО ВЕЩАНИЯ



Электрический канал звукового вещания и передачи звуковых сигналов телевидения представляют собой совокупность технических средств, при помощи которых электрические сигналы звукового вещания передаются с выхода микрофона до антенны передатчика или абонентской розетки тракта проводного вещания. Электрический канал звукового вещания (рис. 13, б) состоит из тракта формирования программ ТФП, тракта первичного распределения программ ТПРП и тракта вторичного распределения программ ТВРП. Технические средства, обеспечивающие формирование программ, объединяют в комплексы, называемые радиодомами. Тракт формирования программ — это часть электрического канала звукового вещания, которая начинается на выходе микрофона и заканчивается выходом центральной аппаратной (АЦ) радиодома или телецентра. Тракт первичного распределения программ (рис. 14) начинается на выходе АЦ и заканчивается выходом соединительной линии СЛ от коммутационно-распределительной аппаратной КРА или междугородного канала звукового вещания МКЗВ. Окончательное распределение программ, доведение их до слушателей осуществляются с помощью сетей радиовещательных станций (РВС) и проводного вещания. Тракт вторичного распределения программ представляй собой часть электрического канал звукового вещания и начинается на выходе СЛ, идущих от КРА, АЦ или МКЗВ, по которым программа поступает на вход передатчика или ЦСПВ, и заканчивается входом антенны передатчика или абонентской розеткой.





Рис. 14. Структурная схема тракта первичного распределения программ.



Технические средства системы вещания, размещенные в радиодомах, эксплуатируются органами Гостелерадио. Остальная часть системы находится в ведении Министерства связи СССР.

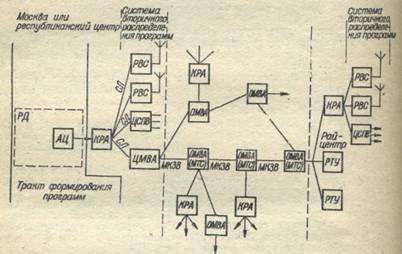

На рис. 15 изображена структурная схема распределения программ вещания. Сформированный в центре формирования программ вещательный сигнал с выхода АЦ радиодома РД подается на вход КРА, которая осуществляет распределение программ на входы местных трактов вторичного paспределения программ (РВС, ЦСПВ) и первичного распределения программ. Входным звеном МКЗВ является оконечная междугородная вещательная аппаратная ОМВА, размещенная в междугородной телефонной станции (в крупном центре вещания — центральная междугородная вещательная аппаратная ЦМВА). Сигнал, пройдя по МКЗВ, подается на местную КРА, которая обеспечивает подачу программ в тракты вторичного распределения программ (РВС, ЦСПВ,  РТУ).





Рис.  15. Структурная схема распределения программ вещания.
