2.11. Пакет MBS

Пакет множественных запросов MBS (multi burst slot) в восходящем потоке является служебным. Он информирует ОЛО о характере запросов но передаче со стороны ОСБ. Этот пакет имеет 8 мини-пакетов, соответствующих различным ОСБ (рисунок 2.5).

Если система PON рассчитана на 32 абонентских узла, то передать свои сведения о запросах на передачу все 32 ОСБ смогут только после четырех последовательно переданных пакетов MBS, что составляет цикл. В системе из 64 ОСБ цикл состоит из восьми пакетов MBS. Передача одного кадра при скорости 155 Мбит/с длится 0,15 мс. На передачу всего цикла при 32 ОСБ потребуется 0,6 мс. Другими словами, с    периодичностью   0,6 мс    ОСБ посылает  мини-пакеты - служебные запросы о намерениях передавать данные. ОСБ посылает запрос, когда в его выходном буфере сформировалась очередь для передачи. Поскольку ОСБ сможет передавать только после получения разрешения в ячейке PLOAM, то, чтобы оценить максимальное время с момента, когда в буфере подготовлена очередь, до момента начала передачи, следует к времени цикла 0,6 мс добавить задержку на двойном пробеге RTT (для сети с радиусом 20 км RTT составляет 0,2 мс), и получается 0,8 мс. К этому значению могут быть добавлены аппаратные задержки на ОЛО и ОСБ. Мини-пакет состоит из четырех полей: преамбулы (3 байта), аналогичной преамбуле в пакете ATM; двух специальных полей ABR/GFR и VBR, длиной 8 и 16 битов, соответствующих двум типам запросов на полосу; и ноля контрольной суммы CRC (8 битов).

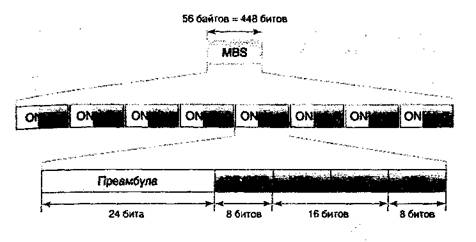

Рисунок 2.5 Структура пакета MBS
