ИКОНОСКОП И ПРИНЦИП НАКОПЛЕНИЯ

1.1

Низкую чувствительность диссектора, системы бегущего луча и оптико-механических устройств справедливо объясняли неэффективным использованием светового потока. Так, например, при разложении передаваемой картинки на 10 ООО точек свет от дискретного участка изображения действовал на фотоэлемент лишь в течение 1/10 000 от времени передачи полного кадра. Рациональное использование всего светового потока путем сбора фотоэлектронов в периоды между моментами коммутации теоретически могло повысить чувствительность телевизионной системы во столько раз, на сколько точек разлагалось изображение.

Электротехникам хорошо известен своими накопительными свойствами электрический конденсатор — прибор, ведущий родословную от лейденской банки. Одним из первых с научной целью использовал накопительные свойства конденсатора А. Вольта в 1782 году для обнаружения весьма малых количеств атмосферного или искусственного статического электричества. А. Г. Столетов в своих широко известных исследованиях внешнего фотоэффекта применял слюдяной конденсатор для накопления фотоэлектрических зарядов перед подключением измерительного прибора.

В литературе бытует мнение, что первые предложения об использовании эффекта накопления в оптико-механических устройствах передачи изображений были сделаны применительно к фототелеграфным устройствам английским инженером X. Раундом в 1926 году и применительно к телевизионным устройствам Ч. Дженкинсом в 1928 году. Но недавно сотрудник ленинградского Центрального музея связи X. А. Иоффе, изучая музейный экспонат — «радиотелескоп», сконструированный в Нижегородской лаборатории в 1921 году, обратил внимание на то, что в передающей матрице к каждому из 200 миниатюрных фотоэлементов подключен небольшой конденсатор. Хотя М. А. Бонч-Бруевич в опубликованном описании радиотелескопа не отметил этой принципиальной особенности разработанного устройства, именно ему надо отдать приоритет на реализацию принципа накопления зарядов в механическом телевидении.

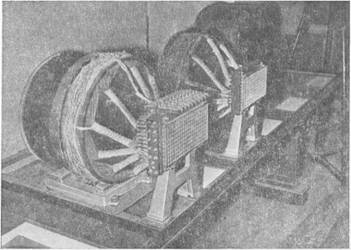

Радиотелескоп М. А. Бонч-Бруевича — первая телевизионная система с накоплением заряда

Первую электронную передающую телевизионную трубку с накоплением зарядов и их коммутацией электронным лучом запатентовал советский инженер А. П. Константинов в 1930 году [86]. Почти четыре года Комитет по делам изобретений СССР подвергал заявку А. П. Константинова экспертизе на новизну. В конце концов было признано, что раньше декабря 1930 года никто из изобретателей как в нашей стране, так и за рубежом трубку с накоплением зарядов не предлагал и, следовательно, изобретение является оригинальным, что юридически закреплено выдачей А. П. Константинову авторского свидетельства № 39830 с приоритетом от 28 декабря 1930 года. Формула изобретения изложена следующим образом:

«Передающее устройство для дальновидения с применением многоячейкового фотоэлемента и конденсаторов, присоединенных к каждой ячейке для накопления зарядов в течение времени передачи кадра, и коммутацией разряда конденсаторов электронным лучом, отличающееся тем, что указанные конденсаторы включены так, чтобы разряд конденсаторов совершался в цепи, проходящей через общий электрод конденсаторов и катодный луч»

А. П. Константинов попытался изготовить действующий макет трубки. Наиболее трудоемкой оказалась конструкция многоячейкового элемента с накопительными конденсаторами. Этот узел имел в основе частую металлическую сетку с отверстиями, заполненными диэлектриком, сквозь который пропущены металлические проводнички. Каждая ячейка сетки с соответствующим металлическим проводничком и диэлектриком образует элементарный конденсатор. Торцы проводничков, обращенные к наружной части трубки, расклепываются и покрываются светочувствительным металлом (цезием). Таким образом создается мозаика светочувствительных элементов. К сожалению, технология изготовления мозаики по способу А. П. Константинова оказалась слишком сложной для реализации и изобретатель пе сумел изготовить образец, пригодный для испытаний.

А. П. Константинов
