ЗАРОЖДЕНИЕ ЭЛЕКТРОННОГО ТЕЛЕВИДЕНИЯ

Проекты телевизионных устройств для передачи изображений в натуральных цветах явились вершиной творческой мысли в области создания телевизионных систем с оптико-механической разверткой. Но раннему периоду развития идей телевидения, прежде чем он отошел в историю, суждено было пережить еще один взлет неистощимой изобретательности человека. Казалось бы, придуманы телевизионные системы, отличающиеся очевидной простотой принципа действия, и дело лишь за тем, чтобы дорабатывать отдельные, пока еще несовершенные узлы, шлифовать конструкцию в целом. Но ... при кажущейся простоте оптико-механические системы имели очевидные недостатки — низкую четкость и маленький размер воспроизводимого изображения. Не случайно в большинстве таких проектов телевизионных систем предусматривалось разложение передаваемой картины на 30— 60 строк. Дальнейшее увеличение четкости приводило к неоправданно громоздким и дорогостоящим конструкциям.


Б. Л. РОЗИНГ

Первым критически оценил ограниченность возможностей оптико-механических систем преподаватель кафедры физики Петербургского технологического института Борис Львович Розинг. Его выдающаяся роль в развитии телевидения признана во всем мире и отмечена в многочисленных статьях и книгах, опубликованных в разных странах.

изображений иа расстояние, относится к концу 90-х годов прошлого века и совпадает по времени с публикацией статьи Снальского (Слухаевского). Да и первая аппаратура, сконструированная Б. Л. Розингом, напоминает в некоторых деталях телеоптикон. Лабораторный макет состоял из двух электролитических ванн, наполненных раствором медного купороса. На дне ванн лежали серебряные пластинки, покрытые хлористым серебром. С четырех сторон пластинок располагались платиновые электроды. Пластинки и электроды передающей и приемной станций соединялись проводами. Как и автор телеоптикона, Б. Л. Розинг надеялся, спроецировав изображение на поверхность одной из ванн, получить точно такое же изображение в другой ванне.

После продолжительных экспериментов ученый убедился в невозможности электрической передачи изображения без разложения его на отдельные элементы и понял, что стал жертвой мистификации «телеоптикониста». Тогда он решил в одной из ванн вместо светового луча перемещать

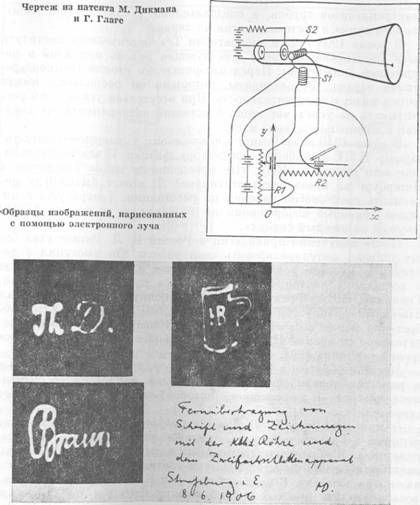

металлический штифт, а другую ванну заменить трубкой Брауна с двумя парами электромагнитов, расположенных аналогично платиновым электродам в ванне. Здесь его ждал первый успех: флуоресцирующее пятно на экране трубки Брауна повторяло движения металлического» штифта в электролитической ванне, наполненной медным купоросом. Получился своеобразный электронный карандаш. Аналогичный эффект был достигнут М. Дикманом и Г. Глаге в запатентованном ими приборе с трубкой Брауна. Только вместо электролитической ванны они использовали два реостата.

Рисующий электронный луч натолкнул Б. Л. Розинга на создание электронно-лучевой трубки, способной воспроизводить движущееся изображение с натуры. После долгой упорной работы Розинг 25 июля 1907 года оформил заявку на изобретение. Одновременно он подал заявки в патентные ведомства Германии и Англии. Согласно патентной формуле «на станции получения изображение воспроизводится последовательно точка за точкой на флуоресцирующем экране трубки Брауна или другого подобного' прибора пучком катодных лучей, совершающим движения, подобные и синхронные с движением осей световых пучков, идущих на станции отправления от элементов изображаемого поля к фотоэлектрическому приемнику...».

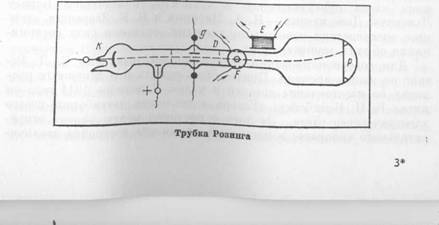

В трубке Розинга электронный луч чертит не одну линию, а набор строк, образующих светящийся прямоугольный экран. Существенное отличие трубки Розинга от трубки Брауна состояло в возможности регулировки плотности пучка путем введения перед диафрагмой трубки пары пластин, выполняющих функцию модулятора. К пластинам подводился электрический сигнал изображения от фотоэлемента передающего устройства. В зависимости от его величины через отверстие диафрагмы проходит большее или меньшее количество электронов, что и позволяет изменять яркость свечения соответствующих точек люминесцентного экрана. Таким образом, трубка Розинга заменяет сразу два узла механических систем: развертывающее устройство (например, диск с отверстиями) и источник свечения (например, газосветную трубку).

Все эти данные уже неоднократно использованы и в процессе обучения, и в научных статьях, и в лекциях, и в дипломных работах, и в курсовых проектах, и в диссертациях. В наши дни эти проблемы вдруг снова озаботили ума технарей. На этот раз - историков телекоммуникаций. Вряд ли эти любопыные сведения могут лечь в основу технических проектов, которые кто-то захочет купить диплом ВУЗа по истории радиосвязи и телевидения может стать отличной площадкой для обнародования этих и других данных об истории телевидения и их аналаза с целью написания квалификационной работы для получения диплома о высшем образовании.

Избавившись на приемной стороне телевизионной системы от механически движущихся узлов, Б. Л. Розинг был вынужден оставить их на передающей стороне. В передатчике для разложения изображения на элементы использовались два многогранных зеркальных барабана, оси которых располагались таким образом, что при вращении барабанов световые лучи, идущие от различных элементов передаваемого изображения, отражаясь последовательно зеркальными гранями, поочередно падали на фотоэлемент. Вращение было синхронизировано с изменениями тока электромагнитов трубки, а следовательно, с отклонением электронного пучка и светового пятна на экране.
