18.3 Защита кабельных линий местной сети связи от грозовых разрядов

18.3.1       Защита кабеля от грозовых разрядов осуществляется в соответствии с действующим "Руководством по защите подземных кабелей связи от ударов молнии", М.; 1996 и с "Руководством по защите оптических кабелей от ударов молнии", М.; 1996 .

Необходимость защиты и конкретные защитные мероприя­тия устанавливаются проектом.

18.3.2     К основным мерам защиты подземных кабелей от повреждений ударами молнии относятся:

а)    применение грозостойких кабелей (тип кабеля определяется проектом);

б)      прокладка параллельно кабелю подземных металлических хорошо заземленных проводов, например, стальных оцинкованных типа ПС-70 или стальных канатов;

в)  включение малогабаритных разрядников между жилами и металлической оболочкой (в специальных муфтах);

г)  прокладка с целью перехвата токов молнии защитных проводов (тросов) вокруг отдельно стоящих деревьев, опор ВЛ и связи.

18.3.3   Кабели местной связи в населенных пунктах с густой сетью подземных коммуникаций или проводов воздушных линий связи, радиофикации и электроснабжения защите не подлежат независимо от условий прокладки и удельного сопротивления земли (за исключением защиты в местах сближения с отдельно стоящими опорами ВЛ напряжением 35 кВ и выше).

Под густой сетью подземных коммуникаций или проводов воздушных линий связи, радиофикации и электроснабжения следует понимать наличие не менее двух подземных коммуникаций с каждой стороны кабеля на расстоянии не более от 10 до 15 м от него или не менее двух воздушных линий с каждой стороны на расстоянии от 15 до 20 м.

Защита одно- и двухчетверочных кабелей КСПП и однокоаксиальных ВКПА от грозовых разрядов предусматривается только в районах с повышенной грозовой деятельностью (свыше 80 ч в год и в районах вечной мерзлоты выше 20 ч) и высоким удельным сопротивлением земли (выше 500 Ом м), где отсутствуют ранее проложенные аналогичные кабели; в районах, где существующие одно- и двухчетверочные кабели подвергались повреждениям от ударов молнии чаще установленной нормы, а также в местах сближения с отдельно стоящими деревьями и опорами ВЛ и связи.

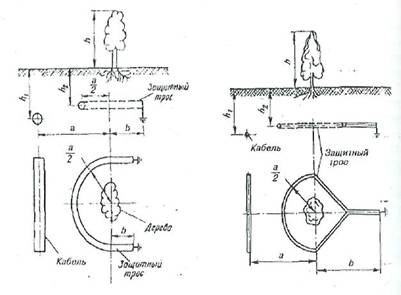

18.3.4   Типовые схемы прокладки защитных проводов и тросов с целью перехвата токов молнии показаны на рисунке 18.1.

Сопротивление заземления должно соответствовать ГОСТ 464 (таблица 18.5).

а -   расстояние от центра дерева до кабеля;

b -   расстояние от оси, проходящей параллельно кабелю

через дерево, до заземления;

h₁ - глубина заложения кабеля;

h₂ -глубина заложения защитного троса (0,4м≤ h₁< h; b≥2м, если а≥10 м; b≥5, если 5<а<10 м; b≥10, если а≤5 м)

Рисунок 18.1 - Схемы для перехвата токов молний, попавших в дерево, с помощью защитного троса, проложенного в земле между кабелем и деревом .

Таблица 18.5 - Нормы сопротивления заземления для металлических оболочек кабелей, защитных проводов и тросов, прокладываемых в грунте.
