11.10 Восстановление поясной изоляции кабелей типа Т



11.10.1 Поясная изоляция на кабелях типа Т восстанавли­вается миткалевой лентой шириной от 60 до 80 мм (рисунок 18,а) или кабельной бумагой (рисунок 18,6). Ширина подготовленной для этой операции полосы кабельной бумаги должна превышать длину сростка на величину от 100 до 120 мм.

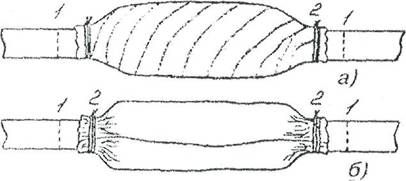

а) миткалевой лентой; б) кабельной бумагой

1  - отметки местонахождения конусов свинцовой муфты;

2  - перевязки из суровых ниток

3

Рисунок 11.18 - Восстановление поясной изоляции на кабелях типа Т

Перед восстановлением поясной изоляции сросток жил оосушивается горячим воздухом над пламенем газовой горелки. Пои этом над сростком устанавливается отражающий козырек из кабельной бумаги. Одновременно со сростком должен просушиваться материал, предназначенный для восстановления поясной изоляции. Для этого сросток слегка распушивается и миткалевая лента, свернутая в рулон, укладывается на сросток. Если поясная изоляция восстанавливается кабельной бумагой, то полосу этой бумаги используют в качестве отражающего козырька. Сросток просушивается в течение от 10 до 15 минут, а затем плотно обматывается двумя слоями миткалевой ленты с перекрытием от 15 до 20 мм.

При восстановлении поясной изоляции кабельной бумагой конец полосы кабельной бумаги вставляется в сросток, сросток обматывается двумя-тремя слоями бумаги и уплотняется путем сворачивания бумажной полосы. На краях сростка бумага обжимается руками.

Концы миткалевой ленты и кабельная бумага закрепляются на сростке перевязками из ниток.
