11.9 Сращивание токопроводящих жил и восстановление их изоляции

11.9.1 Медные жилы кабелей типа ТП (диаметры от 0,32 до 0,70 мм) при новом строительстве должны сращиваться с помощью механических соединителей:

а)   на кабелях емкостью до 100x2 при прямом сращивании рекомендуется использовать индивидуальные соединители типов UY-2 (ЗМ) и Tel-Splice на две жилы (tyco/Electronics/Raychem);

б)    на кабелях емкостью до 100x2 при параллельном сращивании, когда одновременно сращиваются три жилы, рекомендуется использовать индивидуальные соединители UR-2 (ЗМ) и Tel-Splice на три жилы (tyco/Electronics/Raychem);

в)   на кабелях емкостью от 200x2 до 1200x2 при прямом сращивании рекомендуется использовать:

-      отечественные многожильные соединители СМЖ-10; многожильные соединители компании "ЗМ": MS² 4000-D (25 пар) и MS² 9700-10 (10 пар);

-    многожильные соединители компании "tyco/Electronics /Raychem": AMP STACK для прямого сращивания на 25 пар и на 10 пар;

г)  на кабелях емкостью от 200x2 до 1200x2 при параллельном сращивании рекомендуется использовать:

-  многожильные соединители компании "ЗМ": MS² 4008-D (25 пар) и MS² 9708-10 (10 пар);

-  многожильные соединители компании "tyco/Electronics

/Raychem": AMP STACK для разветвления на 25 пар и на 10 пар.

Соединители зарубежных производителей следует использовать при сращивании жил с диаметрами от 0,4 до 0,7 мм.

При сращивании жил диаметром 0,32 мм следует использовать отечественные соединители СМЖ-10.

допускается использование индивидуальных и групповых соединителей других типов.

Ручная скрутка на кабелях ТППэп, ТППэпБ, ТГ и ТБ при новом строительстве допускается только с разрешения служб эксплуатации сетей. Ручные скрутки жил изолируются полиэтиленовыми гильзами: индивидуальными и удлиненными.

11.9.2      Медные жилы кабелей типа ТП с гидрофобным заполнением должны сращиваться только механическими соединителями. Ручная скрутка при их сращивании не допускается. Особенности монтажа кабелей типа ТП с гидрофобным заполнением приведены в 11.19.

11.9.3     Медные жилы кабелей типа Т сращивают ручной скруткой с изолированием скруток бумажными гильзами: индиви­дуальными и удлиненными. Допускается сращивание жил кабелей типа Т с пористо-бумажной изоляцией многожильными соединителями любого типа.

11.9.4     При сращивании жил ручной скруткой и в процессе эксплуатации кабелей, соединенных таким способом, необходимо исключить разбивку пар, то есть рассыпание соединенных пар и четверок. Для этого каждая пара или четверка должны скрепляться перевязкой из суровых ниток (применяется на кабелях типа Т) или же групповыми кольцами из полиэтилена (применяется на кабелях типа ТП).

В случае использования общей удлиненной гильзы групповые кольца или вязка нитками не требуются.

11.9.5     При параллельном сращивании трех жил кабелей типа Т ручной скруткой бумажные гильзы подбираются с учетом диаметра скруток.

11.9.6     Перед сращиванием каждой очередной пары или четверки спайщик должен определить для них место в сростке. Ближайшие к обрезам оболочки скрутки жил должны отстоять от чих не менее чем на 40 мм. Скрутки жил отдельных пар (четверок) или группы таких скруток равномерно распределяют по всей длине сростка, смещая каждую последующую группу на половину гильзы предыдущей группы. Допускается размещение скруток в шахматном порядке.

11.9.7    При сращивании ручной скруткой жил разных диэдров на кабелях типа Т скрутки жил необходимо пропаять, если разница диаметров равна или превышает 0,3 мм.

Скрутки пропаивают припоем ПОССу-40-2 с применением в качестве флюса раствора канифоли в спирте (три весовые части канифоли на семь частей спирта). Пайку скруток производят в стаканчиковом паяльнике, разогреваемом пламенем газовой горелки или паяльной лампы. Перед пайкой концы скруток смазывают на длине от 8 до 10 мм раствором канифоли в спирте при помощи мягкой кисточки. Концы скруток погружают в расплавленный припой на 20 мм. Длина пропаянного участка должна составлять от 5 до 8 мм. Пропайка производится группами по 6-8 пар по мере сращивания.

11.9.8    Для сращивания жил разного диаметра на кабелях типа ТП подбирают соединители подходящего типа с учетом рекомендаций изготовителей. При этом могут использоваться как индивидуальные, так и многопарные соединители.

11.9.9    Способ сращивания жил с помощью многопарных соединителей, при котором за один прием сращиваются 10 или 25 пар без предварительного обрезания и снятия изоляции, обеспечивает высокое качество монтажа, прохождение сигналов современных видов аппаратуры связи и повышение производительности труда по сравнению с ручной скруткой жил.

11.9.10   Соединители СМЖ-10 отечественного производства применяются для сращивания жил городских телефонных кабелей с полиэтиленовой и пористо-бумажной изоляцией.

Не рекомендуется применение многопарных соединителей для монтажа кабелей типа Т с трубчато-бумажной изоляцией жил.

Соединитель СМЖ-10 (рисунок 11.13) состоит из двух пластмассовых деталей: основания и крышки. В основание запрессованы металлические контактные элементы. В крышке имеются пазы и выступы, служащие для вдавливания жил в щели контактных элементов основания и их фиксации.

а) крышка; б) основание

Рисунок 11.13 - Соединитель СМЖ-10

Выпускаются два вида соединителей СМЖ-10:

а) для сращивания жил диаметром 0,32 и 0,4 мм с шириной прорези 0,25 мм, корпус белого цвета;

б) для сращивания жил диаметром 0,5; 0,64; 0,7 мм с шириной прорези 0,39 мм, корпус любого цвета, кроме белого и черного.

При сращивании жил разного диаметра, например, при монтаже станционных разветвительных муфт, соединители подбирают по меньшему диаметру жил.

Вместе с соединителями поставляется пресс-техника ПСМЖ-200 и монтажная рама для крепления пресс-техники на чугунных консолях типа ККЧ в колодцах и помещениях ввода кабелей.

11.9.11 Опрессовка соединителей и, одновременно с этим, обрезание излишков жил производится с помощью ручной пресс-техники ПСМЖ-200 (рисунок 11.14) в следующем порядке.

Основание соединителя закладывается в соответствующее гнездо пресс-техники. Сращиваемые концы жил заводятся в пресс и устанавливаются над прорезями контактных элементов соединителя. Каждая жила фиксируется в определенном положении на штырях разделительной гребенки.

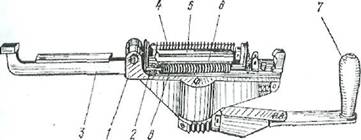

1 - корпус; 2 - кронштейн; 3 - планка;

4 - делитель; 5 - толкатель; 6 - нож;

7 - рукоятка; 8 - пружина, фиксирующая жилы

Рисунок 11.14 - Ручная пресс-техника ПСМЖ-200

Концы жил зажимаются в спиральной пружине. Затем основание соединителя накрывается крышкой. Крышка прижимается откидной планкой пресс-техники. Поворотом рукоятки пресса части соединителя сжимаются и надежно фиксируются в таком положении. При этом контактные пластины приходят в соприкосновение с жилами, прорезают изоляцию и внедряются в жилы. В результате обеспечивается надежный электрический контакт между сращиваемыми жилами. При опрессовании соединителя происходит и обрезание излишков жил. Опрессованный соединитель извлекают из пресса и таким же образом монтируют следующие соединители.

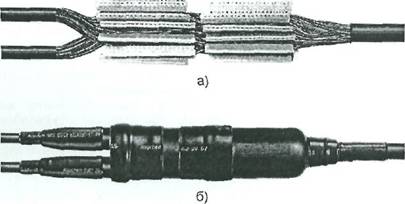

11.9.12 Соединители СМЖ -10 в сростке объединяются в компактные группы. Количество групп зависит от емкости кабеля и размеров муфты. Соединители в группе должны быть плотно уложены один на другой. Соединители из разных групп не должны касаться друг друга (рисунок 11.15,а).

а) внешний вид сростка, смонтированного соединителями СМЖ-10;

б) внешний вид муфты 2 МРП 2 с усаженными на стыках отрезками трубок ТУТ

Рисунок 11.15 - Размещение групп соединителей СМЖ-10 в сростке

11.9.13  Кроме многопарных соединителей СМЖ-10, нашедших массовое применение при монтаже кабелей местных сетей, Министерством информационных технологий и связи Российской Федерации сертифицирован ряд многопарных соединителей зарубежного производства. Все многопарные соединители, поставляемые компаниями «ЗМ» и «tyco/Electronics/Raychem», предназначены для одновременного соединения 25 или 10 пар кабелей с жилами диаметром от 0,4 до до 0,7 мм с пластмассовой и бумажной изоляцией.

Соединители зарубежного производства поставляются с пресс-техникой и рамами для ее крепления на кабелях. Все изделия зарубежного производства должны поставляться с подробными инструкциями на русском языке.

Решение о выборе типов соединителей для сращивания кабелей местных сетей принимают территориальные службы эксплуатации. О своем решении они должны известить проектные и подрядные организации. Главные инженеры и прорабы подрядных организаций при обсуждении проектной документации должны согласовать со службами эксплуатации местных сетей применение соединителей определенных типов.

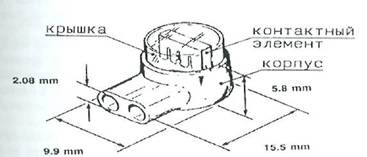

11.9.14 Для обеспечения высокого качества сростков, необходимого для передачи по кабелям сигналов современных видов аппаратуры связи, при монтаже кабелей малой емкости следует использовать одножильные соединители, перечисленные в 11.9.1. Наиболее широко применяемым соединителем данного типа является UY-2 "Скотчлок" производства компании "ЗМ" (рисунок 11.16). Он предназначен для соединения медных жил диаметром от 0,4 до 0,9 мм с бумажной и полиэтиленовой изоляцией без предварительной их зачистки, при этом максимальный диаметр жилы в изоляции должен быть не более 2,08 мм. Корпус соединителя заполнен гидрофобным гелем, предотвращающим воздействие влаги на место соединения проводников.

Рисунок 11.16 - Общий вид соединителя UY-2

Соединитель позволяет соединять проводники с различными диаметрами жил и типами изоляции. Их рекомендуется использовать для монтажа кабелей малой емкости (до 100х2) и для сращивания запасных жил в кабелях большой кости, а также для сращивания экранных проволок.

Для работы с соединителями UY-2 поставляются пресс-клещи E-9Y. С их помощью опрессовывают соединители и откусывают излишки жил.

11.9.15    Сращивание жил кабелей с полиэтиленовой изоляцией жил производят в следующей последовательности: из отобранных пучков сращиваемых кабелей выбирают пары (четверки), соответствующие друг другу по расцветке, и скручивают внатяг в три оборота на расстоянии 40 мм от обрезов оболочки (рисунок 11.17а). Затем из скрученных пар (четверок) отбирают одноименные жилы "А" и "А1" и, сложив их вместе, подравнивают, обрезают при помощи пресс-клещей на расстоянии 40 мм от места скрутки (рисунок 11.176). Повернув соединитель прозрачной стороной к себе, вводят в него подготовленные жилы до упора в заднюю стенку корпуса соединителя. Опрессовывают соединитель на жилах передней рабочей частью пресс-клещей. Далее отбирают две вторые одноименные жилы "Б" и "Б1" из сращиваемой пары и, сложив их вместе, обрезают на расстоянии 45 мм от места скрутки. Вводят жилы в соединитель и опрессовывают (рисунок 17в,г). В кабеле с четверочной скруткой жил аналогично подготавливают третьи и четвертые жилы, обрезая их соответственно на расстоянии 50 и 55 мм от места скрутки.

Места скруток последующих пар (четверок) располагают через каждые 30 мм на всей длине рабочей зоны (рисунок 17д). Оставшиеся пары (четверки) монтируются против мест скруток пар (четверок) первого ряда. Смонтировав первый пучок жил, связывают его вощеной ниткой в трех местах через равные промежутки. Затем монтируют остальные пучки.

Соединенные пучки перевязывают вместе вощеной ниткой в трех местах через равные промежутки. Группы смонтированных соединителей, образовавшиеся после перевязки, равномерно распределяют по окружности сростка веером, начиная с первой, и укладывают так, чтобы соединители лежали в один слой, а диаметр сростка был по всей его длине одинаковым.

11.9.16    При сращивании жил кабелей с бумажной изоляцией одноименные пары жил натягивают внутри рабочей зоны и изгибают под прямым углом на расстоянии 40 мм от одного из обрезов оболочки. При этом нельзя допускать повреждений изоляции жил в месте сгиба, изгибать жилы следует плавно, удерживая в месте сгиба большим и указательным пальцами.

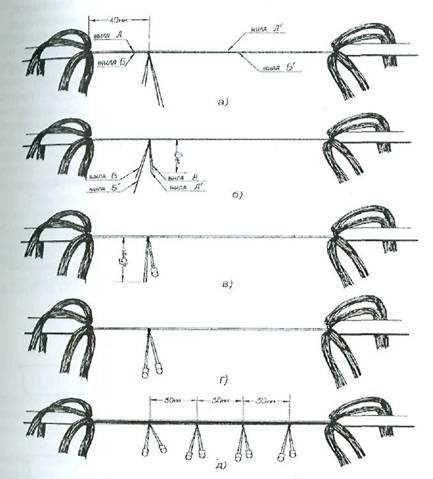

а - сращиваемые жилы скручены;

б - жилы "А" и "А1" подготовлены к сращиванию;

в-жилы "А" и "А1" соединены в UY-2, жилы "Б" и "Б1"

подготовлены к сращиванию;

г- пара жил опрессована в соединителях;

д - первый ряд смонтированных пар жил

Рисунок 11.17 - Сращивание жил при помощи одножильных соединителей

11.9.17 Восстановление характеристик изоляции жил обеспечивают материалы, из которых изготовлены соединители и гильзы. Корпуса соединителей изготовлены из пластмасс, обеспечивающих достижение при измерениях установленных норм на сопротивление изоляции и испытательное напряжение. Бумажные гильзы должны изготавливаться из кабельной бумаги.

Гильзы для кабелей типа ТП должны изготавливаться из полиэтилена высокого давления. Допускается использование в качестве гильз на кабелях сельской связи трубок ТУТ, изготовленных из радиационно-модифицированного полиэтилена.

Применение в качестве гильз отрезков трубок из ПВХ композиций не допускается
