5. ПОМЕХИ

Любые сигналы, которые мешают восприятию полезного сигнала в вещании, называются помехой. Чаще других возникают аддитивные помехи, т. е. помехи, которые линейно суммируются с полезным, сигналом. Эти





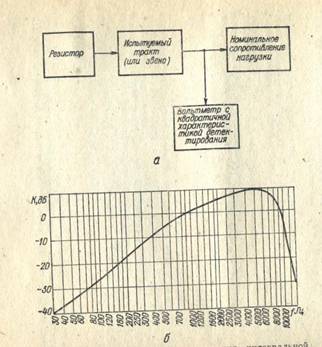

Рис. 10. Схема измерения напряжения интегральной помехи (а) и частотная характеристика взвешивающего фильтра псофометра (б).

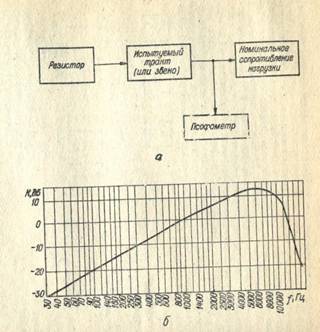

Рис. 10. Схема измерения псофометрического напряжения шума (а) и частотная характеристика взвешивающего фильтра типа А (б).



помехи разделяются на три класса: флуктуационные, гармонические и импульсные. Непрерывный во времени случайный процесс с нормальным распределением амплитуд и нулевым средним значением называют флуктуационной помехой. Эта помеха обусловлена тепловыми шумами сопротивлений, суммарным сигналом мешающих станций, радиоизлучениями Луны, Солнца, звезд, радиационными поясами Земли. Гармоническая помеха — аддитивная помеха, спектр которой сосредоточен в узкой полосе частот. Такие помехи могут вызываться источниками питания (фон источника питания), мешающими станциями, а также промышленными установками. Импульсные, помехи представляют собой последовательность импульсов, названных грозовыми разрядами и промышленными установками. Наибольшая слышимость помех наблюдается в паузах передачи. Лучше всего слышны помехи, расположенные в средней части звукового диапазона, а слышимость помех, лежащих на краях звукового диапазона, меньше. Мешающее действие помех по ГОСТ 11515—75 оценивается разностью между уровнями полезного сигнала и помех, называемой защищенностью от помех. Защищенность от помех или шумов в децибелах определяют по формуле

A=20lg,

где U_c — номинальное значение максимального напряжения сигнала на выходе тракта или звена, В; U_n — напряжение помехи или шума, В.



Рис. 12. Схема измерения напряжения внятной переходной помехи.



Различают защищенность от интегральной помехи, от псофометрического шума и от внятной переходной помехи. Схема измерения напряжения интегральной помехи показана на рис. 10, а. Перед проведением измерений ко входу испытуемого тракта (или звена) подключают резистор, величина которого равна внутреннему сопротивлению источника сигнала. Диапазон частот измеряемых помех ограничивают частотой 20 кГц с помощью фильтра нижних частот с крутизной спада не менее 20 дБ на октаву. Напряжение интегральной помехи измеряют вольтметром с квадратичной характеристикой детектирования (например, ВЗ-40, ВЗ-42, ВЗ-5, ВЗ-6) или псофометром УНП-60 с отключенным взвешивающим фильтром.

Взвешивающий фильтр псофометра имеет частотную характеристику рис. 10, б), которая учитывает различную чувствительность человеческого уха к частотам звукового диапазона. Коэффициент передачи этого фильтра в области средних частот, к которым наиболее чувствительно человеческое ухо, большой. Поскольку нижние и верхние частоты человек слышит хуже, то коэффициент передачи фильтра в области этих частот меньше.

Схема измерения псофометрического напряжения шума показана на рис. 11, а. Допускается измерять псофометрический шум псофометром со взвешивающим фильтром типа А. В этом случае к измеренному значению защищенности следует прибавить 4 дБ- Частотная характеристика фильтра типа А изображена на рис. 11, б.

Напряжение внятной переходной помехи измеряют по схеме рис. 12. Измерительный сигнал на входе тракта, вносящего помеху, должен быть равен номинальному значению максимального  уровня. Частота сигнала 10.00 Гц. В измеряемом тракте устанавливают требуемую диаграмму уровней, затем ко входу этого тракта подключают резистор с сопротивлением, равным внутреннему сопротивлению источника сигнала. Величину напряжения переходной помехи измеряют на выходе тракта анализатором спектра (например, С4-44, С4-48, СКЧ-26, С5-3, С5-ЗА) или селективным вольтметром В6-4.
