4.3. Оборудование E-PON центрального узла
Стойка оборудования центрального узла состоит из ОЛО и модулей взаимодействия с сетью, что позволяет обеспечить взаимодействие между сетью E-PON и сетями поставщиков услуг (данные, ТфОП, видео). Во всех аппаратных этих сетей необходимо обеспечить рабочие климатические параметры по влажности, давлению и температуре воздуха, так как повышенная влажность или чересчур высокая температура негативно сказываются на функционировании сетевых окончаний волоконных линий. В частности в центральных аппаратных рекомендуется применять колонные кондиционеры, способные обеспечивать равномерное охлаждение воздуха по всему объему помещения, тогда как иные типы кондиционеров часто создают нежелательные перепады температур.
Интерфейсы стыка с глобальной сетью будут в основном обеспечивать взаимодействие со следующими типами оборудования:
- оборудование цифрового кросс-соединения, обеспечивающее транспортировку локально не расшифровываемого трафика ВРК в телефонную сеть. Обычно, стыки цифрового кросс-соединения включают в себя интерфейсы DS-1, DS-3, STS-1, СТМ-1;
- голосовой шлюз, который обеспечивает транспортировку локального голосового/TDM трафика в телефонную сеть общего пользования;
- IP маршрутизатор или ATM шлюз, перенаправляющие трафик данных из одной сети в другую;
- устройство преобразования видео, перенаправляющие трафик видео из одной сети в другую.

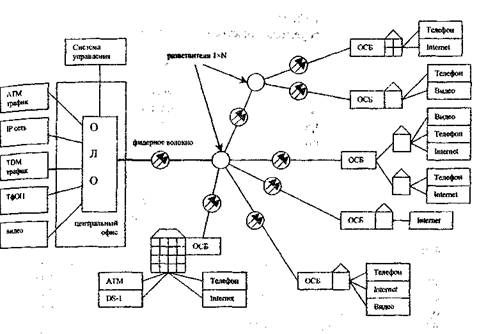

Рисунок 4.1 Топология сети E-PON
Основными функциями стойки оборудования центрального узла являются:
- предоставление мультисервисного стыка с транспортной сетью;
- предоставление стыка гигабитного Ethernet в ПОС;
- осуществление маршрутизации и переключения;
- концентрация трафика;
- обеспечение требуемого качества предоставляемых услуг
