3.10. Многоуровневое представление системы управления
Система управления строится по иерархическому принципу, т.е. кроме описанного выше разделения на несколько функциональных областей, она разделяется также на уровни в соответствии с иерархической организацией управляемой сети. Нижний уровень сети составляют элементы сети — отдельные компьютеры, коммуникационные устройства, каналы передачи данных. На следующем уровне иерархии эти элементы образуют сети разного масштаба.
Применительно к системе управления сетями наиболее проработанным и эффективным для создания многоуровневой иерархической системы является стандарт сети управления электросвязью (СУЭ) - TMN (Telecommunication Network Management), разработанный совместными усилиями МСЭ-Т, ISO, ANSI и ETSI.
На каждом уровне иерархии модели СУЭ решаются задачи одних и тех же пяти функциональных областей, рассмотренных выше (то есть управления конфигурацией, утсранением несправностей, качеством передачи, защитой и расчетами), однако на каждом уровне эти задачи имеют свою специфику. Чем выше уровень управления, тем более общий и агрегированный характер приобретает собираемая о сети информация, а сугубо технический характер собираемых данных начинает по мере повышения уровня меняться на производственный, финансовый и коммерческий.
Модель СУЭ упрощенно можно представить в виде двухмерной диаграммы (рисунок 3.5).
Элементы сети:
1) уровень элементов сети (Network Element Layer, NE) — состоит из отдельных устройств сети: каналов, усилителей, оконечной аппаратуры, мультиплексоров, коммутаторов и т. п. В случае с технологией B-PON, элементы содержат встроенные средства для поддержки управления — датчики, интерфейсы управления.
2) уровень управления элементами сети (Network Element Management Layer) -- представляет собой элементарные системы управления. Элементарные системы управления автономно управляют отдельными элементами сети. Уровень управления элементами изолирует верхние слои системы управления от деталей и особенностей управления конкретным оборудованием. Этот уровень ответственен за моделирование поведения оборудования и функциональных ресурсов нижележащей сети. Атрибуты этих моделей позволяют управлять различными аспектами поведения управляемых ресурсов. Обычно элементарные системы управления разрабатываются и поставляются производителями оборудования.

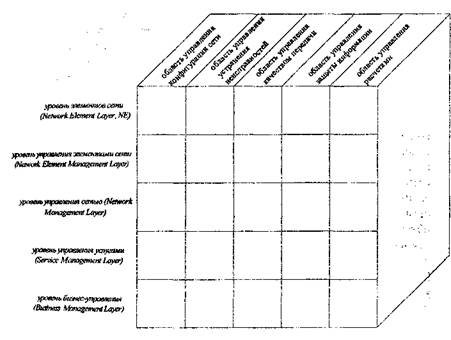

Рисунок 3.5 Многоуровневое представление системы управления сетью
3) уровень управления сетью (МеШогк Management Layer). Этот уровень координирует работу элементарных систем управления, позволяя контролировать конфигурацию составных каналов, согласовывать работу транспортных подсетей разных технологий и т. п. С помощью этого уровня сеть начинает работать как единое целое, передавая данные между своими абонентами.
4) уровень управления услугами (Service Management Layer) — намается контролем и управлением за транспортными и формационными услугами, которые предоставляются конечным пользователям сети. В задачу этого уровня входит подготовка сети к предоставлению определенной услуги, ее активизация, обработка вызовов клиентов. Формирование услуги заключается в фиксации в базе данных значений параметров услуги, например, требуемой средней пропускной способности, максимальных величин задержек пакетов, коэффициента готовности и т. п. В функции этого уровня входит также выдача уровню управления сетью задания на конфигурирование виртуального или физического канала связи для поддержания услуги. После формирования услуги данный уровень занимается контролем за качеством ее реализации, то есть за соблюдением сетью всех принятых на себя обязательств в отношении производительности и надежности транспортных услуг. Результаты контроля качества обслуживания нужны, в частности, для подсчета оплаты за пользование услугами клиентами сети.
5) уровень бизнес-управления (Business Management Layer) занимается вопросами долговременного планирования сети с учетом финансовых аспектов деятельности организации, владеющей сетью. На этом уровне помесячно и поквартально подсчитываются доходы от эксплуатации сети и ее отдельных составляющих, учитываются расходы на эксплуатацию и модернизацию сети, принимаются решения о развитии сети с учетом финансовых возможностей. Уровень бизнес-управления обеспечивает для пользователей и поставщиков услуг возможность предоставления дополнительных услуг. Этот уровень является частным случаем уровня автоматизированной системы управления предприятием (АСУП), в то время как все нижележащие уровни соответствуют уровням автоматизированной системы управления технологическими процессами (АСУТП), для такого специфического типа предприятия, как телекоммуникационная или корпоративная сеть. Но если телекоммуникационная сеть чаще всего является основой телекоммуникационной компании, то корпоративную сеть и обслуживающий ее персонал трудно назвать предприятием. Тем не менее, на некоторых западных фирмах корпоративная сеть выделена в автономное производственное подразделение со своим бюджетом и со своими финансовыми договорами на обслуживание, которое данное подразделение заключает с основными производственными подразделениями предприятия.
