2.7. Протокол ATM

Протокол AIM занимается передачей ячеек через коммутаторы при установленном и настроенном виртуальном соединении, то есть на основании готовых таблиц коммутации портов. Протокол ATM выполняет коммутацию по номеру виртуального соединения, который в технологии ATM разбит на две части - идентификатор виртуального пути (VPI) и идентификатор виртуального капала (VCL). Кроме этой основной задачи протокол ATM выполняет ряд функций по контролю за соблюдением трафик-контракта со стороны пользователя сети, маркировке ячеек-нарушителей, отбрасыванию ячеек-нарушителей при перегрузке сети, а также управлению потоком ячеек для повышения производительности сети (естественно, при соблюдении условий трафик-контракта для всех виртуальных соединений). Протокол ATM работает с ячейками следующего формата, представленного на рисунке 2.3.

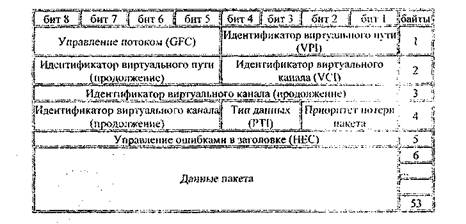

Рисунок 2.3 Формат ячейки ATM.

Поле Управление потоком (Generic Flow Control) используется только при взаимодействии конечного узла и первого коммутатора сети. В настоящее время его точные функции не определены. Поля Идентификатор виртуального пути (Virtual Path Identifier, VPI) и Идентификатор виртуального канала (Vitual Channel Identifier, VCI) занимают соответственно I и 2 байта. Эти ноля задают номер виртуального соединения, разделенный на старшую (VPI) и младшую (VCI) части.

Поле Идентификатор типа данных (Payload Type Identifier, Р'П) состоит из 3-х бит и задает тип данных, переносимых ячейкой, пользовательские или управляющие (например, управляющие установлением виртуального соединения). Кроме того, один бит этого поля используется для указания перегрузки в сет - он называется Explicit Congestion Forward Identifier, IIFCI - и играет ту же роль,  что бит FHCN в технологии  frame relay, то есть передает   информацию   о   перегрузке  но  направлению   потока данных.

Поле Приоритет потери кадра (Cell Loss Priority, CLP) играет в данной технологии ту же роль, что и поле DE в технологии frame relay - в нем коммутаторы ATM отмечают ячейки, которые нарушают соглашения о параметрах качества обслуживания, чтобы удалить их при перегрузках сети. Таким образом, ячейки с CLP-0 являются для сети высокоприоритетными, а ячейки с CLP-1 - низкоприоритетными.

Поле Управление ошибками в заголовке. (Header Error Control, НЕС) содержит контрольную сумму, вычисленную для заголовка ячейки. Контрольная сумма вычисляется с помощью техники корректирующих кодов Хэмминга, поэтому она позволяет не только обнаруживать ошибки, но и исправлять все одиночные ошибки, а также некоторые двойные. Поле НЕС обеспечивает не только обнаружение и исправление ошибок в заголовке, но и нахождение границы начала кадра в потоке байтов кадров СЦИ, которые являются предпочтительным физическим уровнем технологии ATM, или же в потоке бит физического уровня, основанного на ячейках. Указателей, позволяющих в поле данных кадра CTM-N технологии СЦИ обнаруживать границы ячеек ATM (подобных тем указателям, которые используются для определения, например, границ виртуальных контейнеров), не существует. Поэтому коммутатор ATM вычисляет контрольную сумму для последовательности из 5 байт, находящихся в поле данных кадра CTM-N, и, если вычисленная контрольная сумма говорит о корректности заголовка ячейки ATM, первый байт становится границей ячейки. Если же это не так, то происходит сдвиг на один байт и операция продолжается. Таким образом, технология ATM выделяет асинхронный поток ячеек ATM в синхронных кадрах СЦИ пли потоке бит физического уровня, основанного на ячейках.

Рассмотрим методы коммутации ячеек ATM на основе пары чисел VPI/VCI. Коммутаторы ATM могут работать в двух режимах -коммутации виртуального пути и коммутации виртуального канала. В первом режиме коммутатор выполняет продвижение ячейки только па основании значения поля VPI, а значение поля VCI он игнорирует. Они доставляют ячейки из одной сети пользователя в другую да основании только старшей части номера виртуального канала. В результате один виртуальный путь соответствует целому набору виртуальных каналов, коммутируемых как единое целое.

После доставки ячейки в локальную сеть ATM ее коммутаторы начинают коммутировать ячейки с учетом как VPI, так и VCI, но при этом им хватает для коммутации только младшей части номера виртуального соединения, так что фактически они работают с VCI, оставляя VPI без изменения. Последний режим называется режимом коммутации виртуального канала.

Для создания коммутируемого виртуального канала в технологии ATM используются протокол Q.2931.

Виртуальные соединения, образованные с помощью протокола Q.2931, бывают симплексными (однонаправленными) и дуплексными. Протокол Q.2931 позволяет также устанавливать виртуальные соединения типа "точка-точка" (point-to-point) и "точка-многоточка" (point-to-multipoint). Первый случай поддерживается во всех технологиях, основанных на виртуальных каналах, а второй характерен для технологии ATM и является аналогом мультивещания, но с одним ведущим вещающим узлом. При установлении соединения "точка-многоточка" ведущим считается узел, который является инициатором этого соединения. Сначала этот узел устанавливает виртуальное соединение всего с одним узлом, а затем добавляет к соединению с помощью специального вызова по одному новому члену.

Адресом конечного узла в коммутаторах ATM является 20-байтный адрес. Этот адрес может иметь различный формат, описываемый стандартом ISO 7498. При работе в телефонных сетях общего пользования используется адрес в соответствии с Рекомендацией МСЭ-Т Е.! 64, при этом 1 байт составляет AFI, 8 байт занимает IDI -основная часть (15 цифр телефонного номера), а остальные 11 байт части DSP (Domain Specific Part) распределяются следующим образом:

Адрес ESI присваивается конечному узлу на предприятии-изготовителе в соответствии с правилами IEEE, то есть 3 первых байта содержат код предприятия, а остальные три байта - порядковый номер, за уникальность которого отвечает данное предприятие.

Конечный узел при подключении к коммутатору ATM выполняет так называваемую процедуру регистрации. При этом конечный узел сообщает коммутатору свой ESI-адрес, а коммутатор сообщает конечному узлу старшую часть адреса, то есть номер сети, в которой работает узел.

Кроме адресной части пакет CALL SETUP протокола Q.2931, с помощью которого конечный узел запрашивает установление виртуального соединения, включает также части, описывающие параметры трафика и требования QoS. При поступлении такого пакета коммутатор должен проанализировать эти параметры и решить, достаточно ли у него свободных ресурсов производительности для обслуживания нового виртуального соединения. Если да, то новое виртуальное соединение принимается и коммутатор передает пакет CALL SETUP дальше в соответствии с адресом назначения и таблицей маршрутизации, а если нет, то запрос отвергается.
