1.3 Классификация систем ОСД и требования к основным параметрам

Классификация ОСД по емкости или пропускной способности осуществляется в зависимости от числа ОЦК с пропускной способностью 64 кбит/с (В).

В зависимости от емкости (пропускной способности) ОСД сетевые оптические блоки могут быть трех классов:

  • класс 1 - по крайней мере, 2 В;
  • класс 2 - по крайней мере, 32 В;
  • класс 3 - по крайней мере, 64 В.

При этом не учитываются каналы управления и сигнализации, если передаются с ОЦК.

Все три класса ОСЕ могут быть применены в любой из сетевых топологий ВнД, ВвК, ВвЗ и ВвШ, показанных на рисунке 1.1.

Классы ОСБ определяются максимумом потребностей на стороне пользователя ОСБ.

В зависимости от емкости (пропускной способности) ОСД подразделяются на два типа:

  • тип 1 - по крайней мере, 4 стыка ОРС с суммарной емкостью 800 В и емкостью каждого стыка ОРС по крайней мере, 200 В;
  • тип 2 - ло крайней мере, 4 стыка ОРС с суммарной емкостью 800 В и емкостью каждого стыка ОРС по крайней мере, 100 В.

Предельные протяженности оптического волокна с учетом коэффициента разветвлений для ОСД различного типа приведены в таблице 1.2.

Таблица1.2

Протяженность ОСД типа 1 ОСД типа 2
20 км отношение разветвления, по крайней мере, 16 отношение разветвления, по крайней мере, 8
10 км отношение разветвления, по крайней мере, 32 отношение разветвления, по крайней мере, 16

В зависимости от диапазона потерь в оптическом тракте ОРС могут быть трех классов:

  • класс А - от 5 до 20 дБ;
  • класс В - от 10 до 25 дБ;
  • класс С - от 15 до 30 дБ.

Для архитектур точка-точка, не содержащих оптические разветвители, суммарные оптические потери могут быть не более 5 дБ.

1.3.1 Требования к основным параметрам ОСД

Параметры оптического стыка в точках Ос„, Ос„, О,,,, 0,„ для случая использования Ш-ЦСИС на ОСД, определяемые в соответствии с категорией передачи и номинальной скоростью передачи, приведены в таблицах 1.4, 1.5 и 1.6 в соответствии с таблицей 1.3.

Таблица 1.3

Направление передачи Номинальная скорость, Мбит/с Таблица
Исходящее
155,52
3
622,08
4
Входящее
155,52
5

Если значение параметра не существенно для классификации оптического стыка, то в таблицах 1.3, 1.4 и 1.5 указано: НП - не применяется.

Для дуплексной передачи может быть использовано одно волокно с уплотнением по длинам волн или пара волокон. Тип волокна в соответствии с Рекомендацией МСЭ-Т G.652.

Таблица 1.4

Параметры

Единица измерения

Одно волокно

Пара волокон

Передатчик ОЛО (оптический стык Олв)
Номинальная скорость передачи
Мбит/с
155,52
155,52
Рабочий диапазон длин волн
нм
1480-1580
1260-1360
Код в линии
Скремблированный NRZ
Скремблированный NRZ
Характеристики оптического сигнала на передаче (глаз диаграмма)
По ОСТ 45.104
Коэффициент отражения передатчика, измеренный в полосе частот оптического сигнала, не более
дБ
НП
НП

Затухание отражения на оптических стыках ОРС (точки Олв и Олн), не менее

1) 2)

дБ
32
32
Класс ОРС
B
C
B
C
Минимальный уровень излучаемой мощности
дБм
-4
-2
-4
-2
Максимальный уровень излучаемой мощности
дБм
+2
+4
+1
+3
Уровень мощности оптического излучения при отключенном входе к передатчику, не более
дБм
НП
НП
Коэффициент гашения , не менее
дБ
10
10
Допуск на флуктуации (всплески) мощности передатчика, не менее
дБ
-15
-15
Среднеквадратичная ширина спектра, если лазер типа МЛД
нм
1,8
5,8

Ширина сяектра на уровне - 20 дБ, если лазер типа ОЛД

3)

нм

1

1

Коэффициент подавления боковой моды, если лазер типа ОЛД

дБ

30

30

Приемник ОСБ (оптический стык Осв)

Коэффициент отражения приемника, измеренный в полосе частот оптического сигнала, не более

дБ

-20

-20

Коэффициент ошибок, не более
10-10
10-10

Класс ОРС



В

С

В

С

Уровень чувствительности

дБм

-30

-33

-30

-33

Уровень перегрузки

дБм

-8

-11

-9

-12

Иммунитет на случайную цифровую последовательность, не менее

бит

72

72

Допустимое фазовое дрожание

ТИ

Согласно рисунку 1.15 и таблице 1.6

Допуск на отражаемую оптическую мощность, не более

дБ

10

10

Таблица 1.5

Параметры

Единица измерения

Одно волокно

Пара волокон

Передатчик ОЛО (оптический стык Олв)
Номинальная скорость передачи
Мбит/с
622,08
622,08
Рабочий диапазон длин волн
нм
1480-1580
1260-1360
Код в линии
Скремблированный NRZ
Скремблированный NRZ
Характеристики оптического сигнала на передаче (глаз диаграмма)
По ОСТ 45.104
Коэффициент отражения передатчика, измеренный в полосе частот оптического сигнала не более
дБ
НП
НП

Затухание отражения на оптических стыках ОРС (точки Олв и Олн), не менее

1) 2)

дБ
32
32
Класс ОРС
B
C
B
C
Минимальный уровень излучаемой мощности
дБм
-4
-2
-2
-2
Максимальный уровень излучаемой мощности
дБм
+2
+4
+3
+3
Уровень мощности оптического излучения при отключенном входе к передатчику, не более
дБм
НП
НП
Коэффициент гашения , не менее
дБ
10
10
Допуск на флуктуации (всплески) мощности передатчика, не менее
дБ
-15
-15
Среднеквадратичная ширина спектра, если лазер типа МЛД
нм
НП
1,4

Ширина сяектра на уровне - 20 дБ, если лазер типа ОЛД

3)

нм

1

1

Коэффициент подавления боковой моды, если лазер типа ОЛД

дБ

30

30

Приемник ОСБ (оптический стык Осв)

Коэффициент отражения приемника, измеренный в полосе частот оптического сигнала, не более

дБ

-20

-20

Коэффициент ошибок, не более
10-10
10-10

Класс ОРС



В

С

В

С

Уровень чувствительности

дБм

-28

-33

-28

-33

Уровень перегрузки

дБм

-6

-11

-7

-12

Иммунитет на случайную цифровую последовательность, не менее

бит

72

72

Допустимое фазовое дрожание

ТИ

Согласно рисунку 1.15 и таблице 1.7

Допуск на отражаемую оптическую мощность, не более

дБ

10

10

Таблица 1.6

Параметры

Единица измерения

Одно волокно

Пара волокон

Передатчик ОСБ (оптический стык Осн)
Номинальная скорость передачи
Мбит/с
155,52
155,52
Рабочий диапазон длин волн
нм
1260-1360
1260-1360
Код в линии
Скремблированный NRZ
Скремблированный NRZ
Характеристики оптического сигнала на передаче (глаз диаграмма)
Рис. 1.16
Коэффициент отражения передатчика, измеренный в полосе частот оптического сигнала не более
дБ
-6
-6

Затухание отражения на оптических стыках ОРС (точки Осн и Осв), не менее

1) 2)

дБ
32
32
Класс ОРС
B
C
B
C
Минимальный уровень излучаемой мощности
дБм
-4
-2
-4
-2
Максимальный уровень излучаемой мощности
дБм
+2
+4
+1
+3
Уровень мощности оптического излучения при отключенном входе к передатчику, не более (уровень чувствительности)
дБм
Минимальный (-10)
Минимальный (-10)
Коэффициент гашения , не менее
дБ
10
10
Допуск на флуктуации (всплески) мощности передатчика, не менее
дБ
-15
-15
Среднеквадратичная ширина спектра, если лазер типа МЛД
нм
5,8
5,8

Ширина сяектра на уровне - 20 дБ, если лазер типа ОЛД

(Замечание 3)

нм

1

1

Коэффициент подавления боковой моды, если лазер типа ОЛД

дБ

30

30

Коэффициент передачи фазового дрожания
По ОСТ 45.104 для класса типа А
Фазовое дрожание оптического сигнала на передаче ТИRMS
0,02
0,02
Приемник ОЛО (оптический стык Олн)

Коэффициент отражения приемника, измеренный в полосе частот оптического сигнала, не более

дБ

-20

-20

Коэффициент ошибок, не более
10-10
10-10

Класс ОРС



В

С

В

С

Уровень чувствительности

дБм

-30

-33

-30

-33

Уровень перегрузки

дБм

-8

-11

-9

-12

Иммунитет на случайную цифровую последовательность, не менее

бит

72

72

Допустимое фазовое дрожание

ТИ

НП

НП

Допуск на отражаемую оптическую мощность, не более

дБ

10

10

Примечание - Знаки сноски 1), 2), 3) относятся к таблицам 1.4-1.6.

1) Значения затухания отражения на оптических стыках ОРС в точках Осн/Осв и Олн/Олв в определенных случаях могут быть не менее 20 дБ.

2) Значения коэффициента отражения передатчика ОСБ для случаев, когда затухание отражения на оптических стыках ОРС в точках Осн/Осв и Олн/Олв составляет 20 дБ могут отличаться от в приведенных таблицах.

3) Значения ширины спектра на уровне - 20 дБ и коэффициента подавления боковой моды соответствуют ОСТ 45.104.

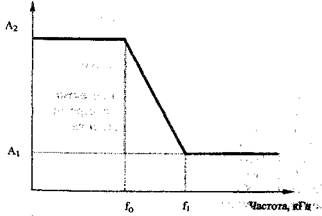

Амплитуда входного
фазового дрожания,
в единичных тактовых
интервалах (ТИ)
Наклон - 20 дБ/декада

Рисунок 1.15

Таблица 1.7

Скорость передачи, Мбит/с

f1 кГц f0 кГц

А1(ТИ)

А2(ТИ)

155.52/155.52

65
6,5

0,075

0,75

155.52/622.08

250
25

0,075

0,75

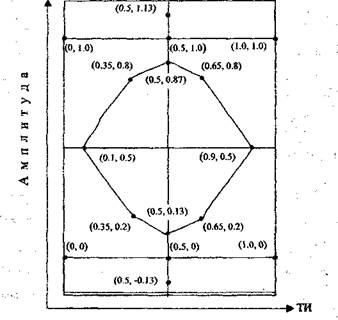

Рисунок 1.16
