1.4. Основные характеристики и типы аппаратуры

1.4.1 Обобщенная логическая блок-схема и основные функции работы

Сбережение и объединение

Важный аспект управления аппаратурой состоит в обеспечении возможности «сберегать» нагрузку между уровнями и объединять ее внутри уровня.

Сбережение - это процесс распределения соединений клиентского уровня по завершителям серверного уровня на основе единого критерия, принятого на клиентском уровне. Таким образом, становится возможным «сберегать» тракты низшего порядка, преобразуя их по типу услуги, по назначению или категории резервирования в конкретные тракты высшего порядка, которыми в дальнейшем можно соответствующим образом управлять. Становится также возможным «сберегать» тракты высшего порядка в соответствии с аналогичным критерием в секции CTM-N.

Оптоволокно для создание оптических сетей доступа укладывается в специальные формы из износоустойчивой пластмассы. Точно также из пластика производятся различные защитные формы для элементов соединения. Эти элементы имеют множество разных форм, и для каждого из них должны быть изготовлены свои пресс формы для литья с целью создания однородной и защищенной пластиковой оболочки для кабелей, составляющих основу сети,

Объединение - это процесс улучшения «коэффициента заполнения» серверного уровня путем перераспределения клиентских соединений частично заполненных завершителей уровня услуги меньшему количеству завершителей уровня услуги. Таким образом, несколько частично заполненных трактов высшего порядка могут быть объединены в один.

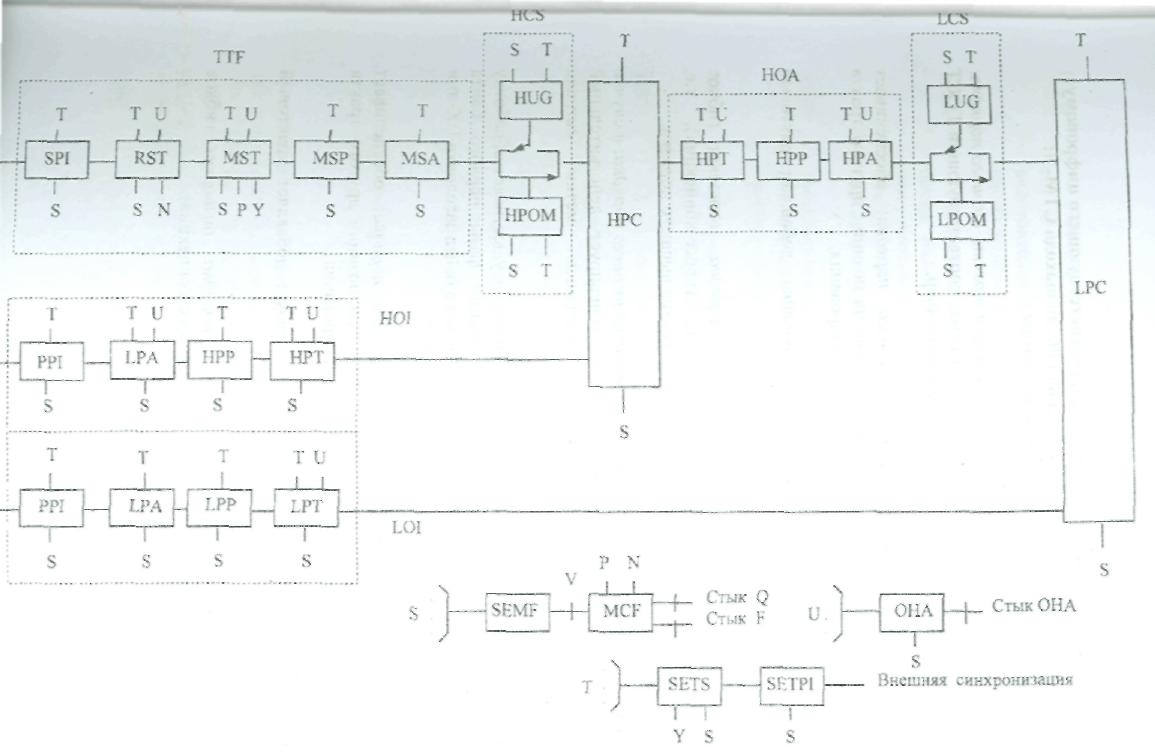

Обобщенная логическая блок-схема аппаратуры, реализующая функции группообразования СЦИ, приведена на рисунке 1.13.

На рисунке приняты следующие обозначения:
HCS (Higher order Connection Supervision) - контроль соединения высшего порядка;
НОА (Higher Order Assembler) - ассемблер высшего порядка;
НОI (Higher Order Interface) - стык высшего порядка;
НРА (Higher order Path Adaptation) - адаптация тракта высшего порядка;
НРС (Higher order Path Connection) - соединение трактов высшего порядка;
НРОМ (Higher order Path Overhead Monitor) - контроль трактового заголовка высшего порядка;
НРР (Higher order Path Protection) - резервирование тракта высшего порядка;
HPT (Higher order Path Termination) - окончание тракта высшего порядка;
HUG (Higher order Path Unequipped Generator) - необорудованный генератор высшего порядка;
LCS (Lower order Connection Supervision) - контроль соединения низшего порядка;
LOI (Lower Order Interface) - стык низшего порядка;
LРА (Lower order Path Adaptation) - адаптации тракта низшего порядка;
LPC (Lower order Path Connection) - соединение трактов низшего порядка;
LPOM (Lower order Path Overhead Monitor) - контроль трактового заголовка низшего порядка;
LPP (Lower order Path Protection) - резервирование тракта нижнего порядка;
LPТ (Lower order Path Termination) - окончание тракта низшего порядка;
LUG (Lower order Path Unequipped Generator) - необорудованный генератор низшего порядка;
MCF (Message Communications Function) - функция обмена сообщениями (ФОС);
MSA (Multiplex  Section Adaptation) - адаптация секции группообразования;
MSP (Multiplex Section Protection) - резервирование секции группообразования;
MST (Multiplex Section Termination) - окончание секции группообразования;
N - эталонная точка регенерационной секции канала передачи данных;
ОНА (Over Head Access) - функция доступа к заголовку;
Р - эталонная точка секции группообразования канала передачи данных
PPI (PDH Physical Interface) - физический стык ПЦИ;
RST (Regeneration Section Termination) - окончание регенерационной секции;
S - эталонные точки управления; например, аварийные, управляющие
SEMF (Synchronous Equipment Management Function) - функция управления синхронной аппаратуры;
SETPI (Synchronous Equipment Timing Physical" Interface) хронирующий физический стык синхронной аппаратуры;
SETS (Synchronous Equipment Timing Sour re) - хронирующий источник синхронной аппаратуры;
SPI (SD4 Physical Interface) - физический стык СЦИ;
Т - эталонные точки хронирования
TTF (Transport terminal function) - функция транспортного терминала;
V - эталонная точка стыка между SEMF и MCF
U - эталонные точки доступа к заголовку
Y - эталонные точки состояния синхронизации

Рис. 1.13 Функциональная блок-схема работы

Прохождение сигнала со входа, соответствующего цифровому сетевому стыку по ГОСТ 26886-86, до выхода CTM-N: группообразование

1.4.2 Типы конфигурации аппаратуры группообразования

1.4.2.1 Мультиплексор типа I.1

Мультиплексор данного типа (Terminal Multiplexer - ТМ, оконечный мультиплексор - ОМ) обеспечивает простую функцию группообразования, т.е. объединения сигналов ПЦИ, соответствующих цифровому сетевому стыку по ГОСТ 26886-86, в сигнал CTM-N (см. рис. 1.14). Например, 63 сигнала по 2048 кбит/с могут быть объединены для формирования выходного сигнала СТМ-1. Размещение каждого из компонентных сигналов в составном сигнале является фиксированным и зависит от выбранной структуры группообразования.

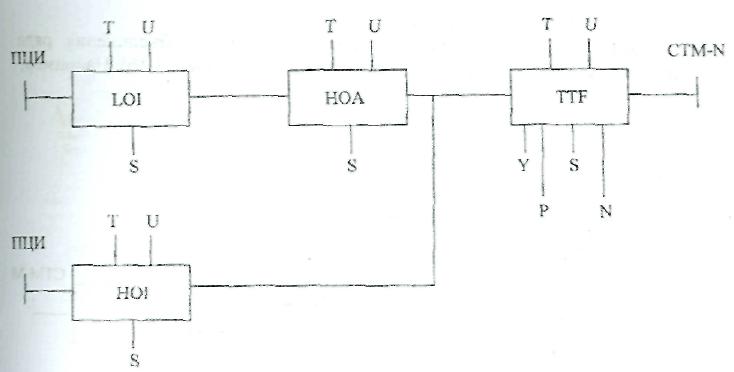

Рис.1.14 Мультиплексор типа I.1

1.4.2.2 Мультиплексор типа I.2

В ОМ данного типа возможность гибкого назначения любого входа на любую позицию в цикле CTM-N может быть обеспечена путем использования функции соединения трактов контейнера BK- m и/или ВК-n (см. рис. 1.15).

Рис. 1.15 Мультиплексор типа I.2

1.4.2.3 Мультиплексор типа II. 1

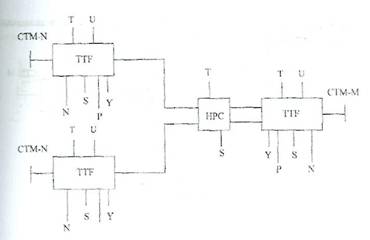

ОМ данного типа обеспечивает возможность объединения ряда сигналов CTM-N в один сигнал СТМ-М (см. рис. 1.16). Например, контейнеры ВК- n из четырех сигналов СТМ-1 (от мультиплексоров или линейных систем) могут быть объединены для формирования нагрузки одного сигнала СТМ-4. Размещение каждого из контейнеров ВК-n сигналов CTM-N в составном сигнале СТМ-М является фиксированным.

Рис. 1.16 Мультиплексор типа II. 1

1.4.2.4 Мультиплексор типа II.2

В ОМ данного типа возможность гибкого назначения контейнера ВК-n одного сигнала CTM-N на любую позицию в цикле СТМ-М может I быть обеспечена путем использования функции соединения трактов контейнера ВК-n (см. рис. 1.17).

Рис. 1.17 Мультиплексор типа II.2

1.4.2.5 Мультиплексоры типов III.1 и III.2

Данные мультиплексоры (Add-Drop Multiplexer - ADM, мультиплексоры ввода-вывода - МВВ) обеспечивают возможность доступа к любому из составляющих сигналов в сигнале СТМ-М без разделения и завершения всего составного сигнала. Стык, обеспечиваемый для сигнала, к которому имеется доступ, может соответствовать либо ПЦИ, либо CTM-N (М > N). Ниже приводится более подробное описание мультиплексоров данного типа.

1.4.2.5.1 Мультиплексор типа III.1

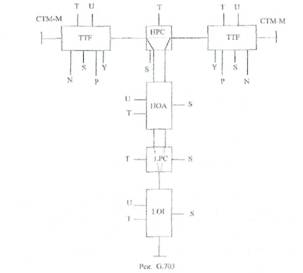

На рисунке 1.18 показан вариант МВВ типа III. 1, в котором доступ к составляющему сигналу обеспечивается с помощью стыка ПЦИ.
Функция соединения трактов высшего порядка может либо использовать сигналы ВК-n в сигнале СТМ-М в качестве окончания нагрузки в данном пункте, либо объединять их для дальнейшей передачи. Она также позволяет ввести генерированные в данном пункте сигналы контейнеров ВК-n в любую свободную позицию выходного сигнала СТМ-М. Функция соединения трактов низшего порядка позволяет использовать сигналы контейнеров ВК-m (от контейнеров ВК-3/ВК-4, завершенных функцией НРТ) в данном пункте в качестве окончания нагрузки или непосредственно преобразовать их обратно в исходящий контейнер ВК-n.

Рис. 1.18 Мультиплексор типа III. 1

Функция соединения трактов низшего порядка позволяет также направить генерированные в данном пункте сигналы контейнеров ВК-m на любую (свободную) позицию любого исходящего контейнера ВК-n.

1.4.2.5.2 Мультиплексор типа III.2

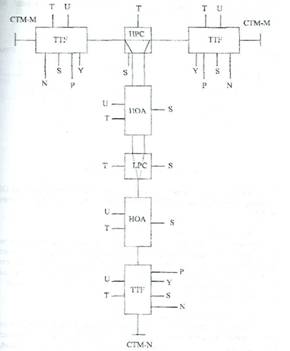

На рисунке 1.19 показан вариант мультиплексора типа III.2, в котором доступ к составляющему сигналу обеспечивается с помощью стыка CTM-N.

Мультиплексор данного типа имеет некоторые дополнительные функции по сравнению с теми, которые требуются для типа III.I, a именно функции для разделения сигнала CTM-N на сигналы контейнера низшего порядка ВК-m

Рис. 1.19 Мультиплексор типа III 2

1.4.2.6 Мультиплексор типа IV

Мультиплексор данного типа обеспечивает функцию трансляции (регенератор), позволяющую нагрузкам С-3/С-4 в контейнерах ВК-3/ВК-4 проходить транзитом между сетями, основанными на блоках AU-4 (см. рис. 1.20).

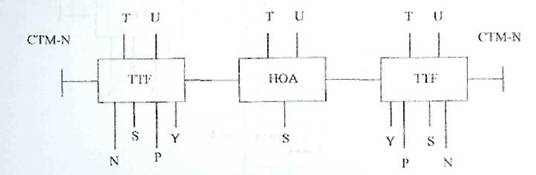

Рис. 1.20 Мультиплексор типа IV

1.4.3 Типы аппаратуры кроссовых соединений (Synchronous Digital hierarchy Cross-Connect - SDXC, аппаратура оперативного переключения - АОП)

1.4.3.1    Тип I кроссового соединения

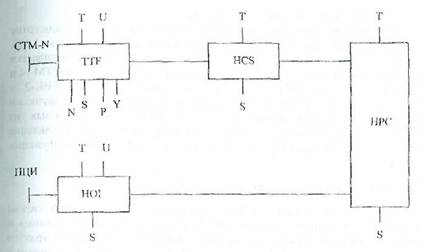

Аппаратура данного типа обеспечивает кроссовое соединение только контейнеров высшего порядка (ВК-n) (см. рис. 1.21). Внешний доступ к контейнерам осуществляется с помощью функции TTF для стыков CTM-N или функции Н0I для сигналов ПЦИ. В первом случае используется функция HCS. Управление матрицей соединений НРС осуществляется с помощью функции SEMF.

1.4.3.2    Тип II кроссового соединения

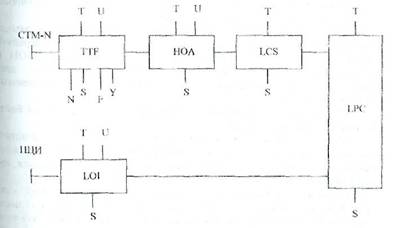

Аппаратура данного типа обеспечивает кроссовое соединение только контейнеров низшего порядка (ВК-m) (см. рис. 1.22). Внешний доступ к контейнерам осуществляется с помощью функций TTF и НОА для стыков CTM-N или функции LOI для сигналов (ПЦИ).

В первом случае используется функция LCS. Управление матрицей соединений LPC осуществляется с помощью функции SEMF.

Рис. 1.21 Тип I кроссового соединения

Рис. 1.22 Тип II кроссового соединения

1.4.3.3 Тип III кроссового соединения

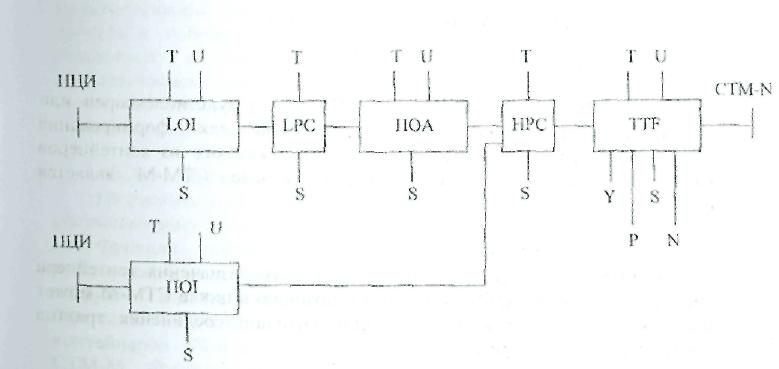

Аппаратура данного типа обеспечивает кроссовое соединение контейнеров ВК как высшего, так и низшего порядка, (см. рис. 1.13).

Представление контейнеров (ВК-3/ВК-4) к функции НPC обеспечивается с помощью функций TTF и HOI соответственно для сигналов CTM-N и стыковых сигналов ПЦИ. Представление контейнеров ВК12/ВК-2 к функции LPC из функции НРС осуществляется с помощью функции HОА. Представление контейнеров ВК-12/ВК-2, сформированных из сигналов ПЦИ, обеспечивается с помощью функции LOI. Управление матрицами соединений НРС и LPC осуществляется с помощью функции SEMF.
