8.7 Рытье ям под опоры
8.7.1 Рытье ям под опоры, как правило, должно производиться бурильно-крановыми машинами, которые бурят скважины диаметром 0,35; 0,5; 0,8 м глубиной от 2 до 3 м.
Производительность бурильно-крановой машины при глубине ямы 1,6 м в грунте II группы составляет от 70 до 80 ям в смену (8,2 часа). При рытье ям с одновременной установкой опор без их выверки и засыпки ям производительность составляет 35-40 опор в смену.
Исходя из вышеизложенного и учитывая значительную трудоемкость работ по рытью ям, рекомендуется при строительстве ВЛС большой протяженности (более 10 км) использовать бурильно-крановую машину только для рытья ям, а установку опор производить с помощью автокрана.
8.7.2 Рытье ям под опоры вручную допускается, в виде исключения, в стесненных уличных условиях или при незначительных объемах работ, когда нецелесообразно направлять бурильно-крановую машину на трассу строящейся линии, находящуюся на значительном расстоянии от ее Дислокации.
При ручном способе рытье ям в грунтах I, II групп Производится с помощью штыковых подборочных лопат, Рыхление грунта - с помощью ломов и киркомотыг. В каменистых, скалистых и мерзлых грунтах рыхление должно осуществляться с Помощью компрессора и отбойных молотков и, в виде Исключения, стальными клиньями и кувалдами.

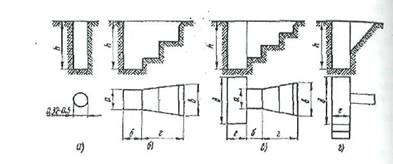

8.7.3 Ямы для опор, пробуренные бурильно-крановой машиной, имеют круглую форму, а отрытые ручным способом - ступенчатую (рисунок 8.13).
а -для одинарной опоры, отрытая бурильно-крановой машиной или бурофрёзом;
б - то же, отрытая вручную;
в - для подпоры, отрытая вручную;
г - то же, для оттяжки
Рисунок 8.13 - Формы ям
Глубина ям (закопки опор) зависит от характера грунта, количества подвешиваемых .'проводов, длины опоры и определяется по таблице 8.5.
Таблица 8.5 - Глубина закопки опор
|
Количеств о проводов |
Грунт I-II групп при длине опор, м |
Грунт IV группы |
|||
|
7,5 |
8,5 и 9,5- |
11 и 13 |
7,5-9,5 |
11 и 13 |
|
|
2-12 |
1,4 |
1,5 |
1,6 |
1,1 |
1,3 |
|
Примечание - В слабых грунтах, а также на склонах холмов более 45°, ямы выкапываются на 150 мм глубже. |
|||||

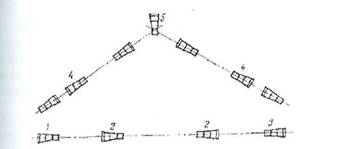

8.7.4 Расположение ям для промежуточных, угловых и оконечных опор при рытье ручным способом показано на рисунке 8.14.
Рисунок 8.14 - Расположение ям для промежуточных, угловых и оконечных опор при рытье ручным способом
Ямы для промежуточных и противоветровых опор должны отрываться по направлению линии. При этом отвесные стенки смежных ям должны быть направлены в разные стороны.
Ямы для оконечных и угловых опор следует отрывать с отвесной стенкой в сторону натяжения проводов. Колышек, находящийся внутри угла, должен прилегать к отвесной стенке ямы. Для опор, смежных с угловыми и оконечными, ямы должны отрываться так, чтобы отвесные стенки их были обращены в сторону, противоположную угловой и оконечной опорам.

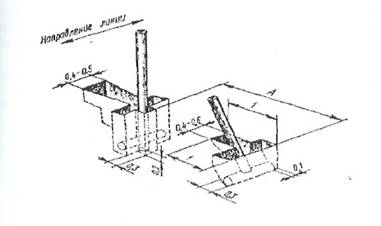

8.7.5 Форма ям для угловых опор с подпорами показана на рисунке 8.15.
Расстояние А между ямой для опоры и ямой для подпоры или якоря оттяжки указано в таблице 8.6.
Рисунок 8.15 - Форма ям для угловых опор с подпорами
Таблица 8.6 - Расстояние между ямой для основного столба и ямой для подпоры или якоря оттяжки
|
Длина вертикальных столбов,м |
А, м |
|
6,5 |
2,80 |
