3.20 Распределительные шкафы

3.20.1 В настоящее время выпускаются распределительные шкафы следующих типов:
а) шкафы распределительные уличные ШРУД 2/1200 (рисунок 3.57);
б) шкафы распределительные ШРВП-1200 и ШРП2/1200, устанавливаемые в подъездах жилых домов и административных зданий (рисунок 3.58а,б);
в) шкафы распределительные ШР-2М емкостью от 150 до 1200 пар, устанавливаемые как внутри помещений, так и на открытом воздухе (рисунок 3.59);
г) шкафы распределительные настенные ШРН, ШНР емкостью от 30 до 1200 пар (рисунок 3.60 а, б);
Распределительные шкафы могут быть оборудованы боксами типа БКТС с контактами плинтов "под винт", а также с плинтами, имеющими врезные контакты, у которых есть качественные преимущества перед контактами "под винт".
Тип распределительных шкафов и место их установки определяются проектом. Для качественного монтажа распределительных шкафов на этом этапе строительства должна быть приглашена электромонтажная компания. Она выполнит весь необходимый комплекс работ, включающий, помимо самого монтажа электрических схем и цепей, еще и поставку электротехнического оборудования, проектирование специальных систем, а также сервисное обслуживание смонтированного оборудования.

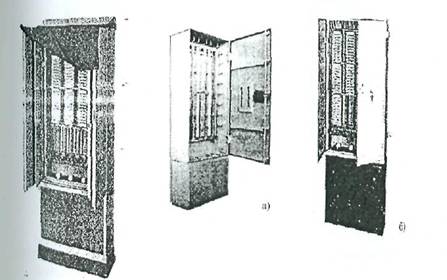

Рисунок 3.57 - Распределительный Шкаф ШРУД-2/1200 Рисунок 3.58 - Шкафы распределительные а) ШРПВ-1200 б) ШРП-2/1600

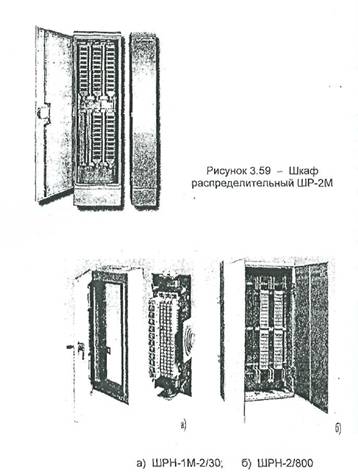

Рисунок 3.60 - Шкафы распределительные настенные

3.20.2 При установке распределительного шкафа в помещении от ближайшего колодца, который называется шкафным, через подвал Могут прокладываться изогнутые стальные трубы. Верхние концы труб должны заводиться в нижнюю часть шкафа, а нижние - в проем колодца. При некотором удалении шкафа от шкафного колодца или места установки шкафа от наружной стены здания трубы следует заводить в проем фундамента до внутренней стены подвала (рисунок 3.61).

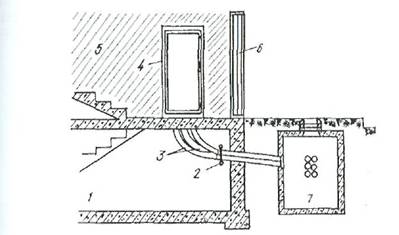

Рисунок 3.61 - Шкаф распределительный ШРП, установленный в подъезде здания

3.20.3 Уличные распределительные шкафы должны устанавливаться на изготовленных в заводских условиях железо­бетонных цоколях (рисунок 3.62) или на бетонокирпичных Фундаментах, устраиваемых на месте. К цоколю или фундаменту, изготовляемому на месте, шкаф следует прикреплять болтами.
При использовании цоколя асбестоцементные трубы от шкафного колодца необходимо заводить в проем нижней его части с заделкой цементно-песчаным раствором. Если фундамент под шкаф изготовляют на месте, то изогнутые трубы замуровывают в его стенки. Нижние концы изогнутых труб стыкуют с трубопроводом от шкафного колодца.

а) шкаф, установленный на кирпично-бетонном фундаменте;
б) цокольный бетонный фундамент

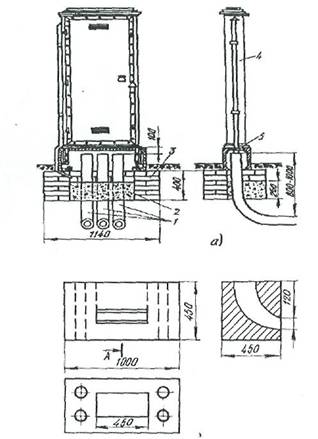

Рисунок 3.62 - Распределительный шкаф, установленный на улице

3.20.4 Непосредственный ввод трубопровода в шкаф приемлем, если расстояние до ближайшего колодца не превышает 35 м. При большем расстоянии или при необходимости некоторого разворота трубопровода у шкафа или непосредственно под ним должен быть построен кабельный колодец. Допускается установка шкафа непосредственно на перекрытии колодца с устройством в его перекрытии щели для вывода кабелей (рисунок 3.63)

1 - шкаф ШР;
2 - шкафной колодец;
3 - колодец на трассе;
4 - фундамент под шкаф на перекрытии колодца;
5 - щель в перекрытии колодца для ввода кабелей в шкаф;
6 - трубопровод связи

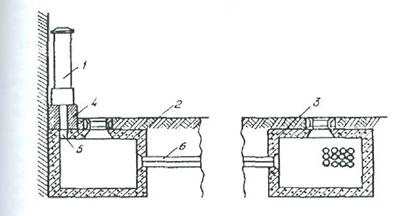

Рисунок 3.63 - Распределительный шкаф ШР, установленный на перекрытии колодца

3,20.5 От шкафного колодца к шкафу емкостью 1200x2 Должны прокладываться четыре трубы канализации, к шкафу емкостью 600x2 - три, к шкафу емкостью 300x2 - две и к шкафу емкостью 150x2 - одна труба.

3.20.6 Каналы трубопровода, введенного в шкаф и в шкафной колодец, должны быть тщательно, герметично заделаны с целью предотвращения случайного проникновения воды и взрывоопасных газов через колодцы в шкаф и помещение.

3.20.7 Установленный распределительный шкаф должен быть заземлен с подключением проводника от заземления на клемму. Сопротивление заземления должно быть не более 10 Ом. Устройство заземления приведено в разделе 18. Схема заземления шкафа должна быть приведена в проекте.

3.20.8 Считается перспективным применение на городских телефонных сетях распределительных шкафов из пластмасс. В таких шкафах устанавливаются плинты с врезными контактами. Преимуществом шкафов из пластмассы является антикоррозий­ные качества и более эстетичный вид.
