РД 45.231-2002

Руководящий документ отрасли

КОМПЛЕКС АППАРАТНО-ПРОГРАМНЫХ СРЕДСТВ МОНИТОРИНГА СЕТИ ОКС 7

Общие технические требования

Дата введения 01.12.2002

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий руководящий документ предназначен для руководства при проведении сертификационных испытаний комплексов аппаратно-программных средств для мониторинга сети ОКС 7 ВСС России.

Руководящий документ устанавливает функции и характеристики системы, определяющие условия функционирования на ВСС России, а также общие технические требования, принятые на ВСС России, выполнение которых необходимо для применения систем данного типа. При этом не регламентируются способы технической реализации указанных требований.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем документе использованы ссылки на следующие нормативные документы:

• “Программу и методику тестирования услуг ЦСИО при взаимодействии абонентов ЦСИО”, утвержденной Госкомсвязи России 03.10.97
• “Технические спецификации протокола INAP системы сигнализации ОКС №7 для сети связи России (INAP-R), утвержденным Минсвязи РФ 07.03.97
• РД 45.217-2001. Технические спецификации ОКС 7, утвержденные Минсвязи РФ 26.03.2001.
• Рекомендации МСЭ-Т серии М.3000
• ГОСТ 12969-67 Таблички для машин и приборов. Технические требования.
• ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры
• ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
• ГОСТ 25861-83 Машины вычислительные и системы обработки данных. Требования по электрической и механической безопасности и методы испытаний.
• ГОСТ 21552-84 Совместимость технических средств электромагнитная. Термины и определения.
• ГОСТ Р 50839-2000 Совместимость технических средств электромагнитная. Устойчивость средств вычислительной техники и информатики к Электромагнитным помехам. Требования и методы испытаний.
• ГОСТ Р 51317.4.2-99 Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний.
• ГОСТ Р 51317.4.3-99 Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний.
• ГОСТ Р 51317.4.4-99 Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний.
• ГОСТ Р 51317.4.5-99 Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний.
• ГОСТ Р 51317.4.11-99 Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний.

3 ТЕРМИНЫ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ

АПСМ - аппаратно-программные средства мониторинга

TMN - сеть управления телекоммуникациями

ОКС7 - общий канал сигнализации № 7

Рабочее место пользователя - рабочая станция, предназначенная для предоставления информации пользователю комплекса АПСМ

Рабочее место администратора - рабочая станция, предназначенная для администрирования комплекса АПСМ

МРК - межрегиональная компания

ПО - программное обеспечение

“Подозрительная” сигнальная нагрузка - сигнальная нагрузка, обладающая признаками, отличающими ее от сигнальной нагрузки, передача которой регламентирована на соответствующих сигнальных каналах какими-либо документами операторов ВСС (технические условия на подключения, договора и т.д.) Перечень отличительных признаков определяется Операторами.

4 НАЗНАЧЕНИЕ КОМПЛЕКСА АППАРАТНО-ПРОГРАММНЫХ СРЕДСТВ МОНИТОРИНГА СЕТИ ОКС 7

Комплекс АПСМ сети ОКС 7 предназначен для мониторинга функционирования сети ОКС 7. Комплекс аппаратно-программных средств мониторинга сети ОКС 7 позволяет осуществлять контроль функционирования сети ОКС 7 независимо от типов коммутационного оборудования и версий поставляемого программного обеспечения пунктов сигнализации установленных на сети ОКС 7. Комплекс АПСМ сети ОКС 7 подключается к сигнальным каналам, не оказывая влияния на контролируемую сеть ОКС 7. Комплекс АПСМ осуществляет сбор информации передаваемой по сигнальным каналам, и обеспечивает централизованную сетевую обработку данной информации. Комплекс АПСМ сети ОКС 7 предназначен для сбора, обработки и хранения информации о функционировании сети сигнализации №7 ВСС России с целью организации контроля состояния сети, оперативного определения качества функционирования, оказания информационной поддержки службам технического обслуживания и эксплуатации операторов.

5 ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОМПЛЕКСУ АППАРАТНО- ПРОГРАММНЫХ СРЕДСТВ

5.1 Требования к производительности комплекса аппаратно-программных средств мониторинга сети ОКС 7

Комплекс АПСМ сети ОКС 7 должен обеспечивать подключение до 200 наблюдаемых объектов, а на каждом объекте до 256 сигнальных каналов.

Комплекс АПСМ сети ОКС 7 должен позволять подключать до 20 рабочих мест пользователей, обеспечивая им одновременную работу.

Должна обеспечиваться возможность расширения количества подключаемых объектов и рабочих мест пользователей.

Комплекс АПСМ сети ОКС 7 должен обеспечивать сбор информации по запросам, по событиям и по расписанию.

5.2 Общие функциональные требования к комплексу аппаратно-программных средств мониторинга сети ОКС 7

Комплекс АПСМ сети ОКС 7 должен быть построен с учетом стандартов TMN (рекомендации серии М.3000). В комплекс АПСМ сети ОКС 7 должны быть заложены возможности дальнейшего развития в направлении мониторинга сети коммутации каналов, интеллектуальной сети и сети подвижной связи с помощью анализа сигнальной информации.

Комплекс АПСМ сети ОКС 7 должен обеспечивать подключение к сигнальным каналам и анализ протоколов в соответствии с российскими спецификациями ОКС 7.

• “Технические спецификации на подсистему передачи сообщений (МТР) для национальной сети России”, утвержденные Министерством связи РФ 1994 г
• “Технические спецификации на подсистему пользователя ЦСИС (ISUP) для национальной сети России”, утвержденные Министерством связи РФ 1994 г.
• “Технические спецификации на тестовые процедуры на подсистему управления соединениями сигнализации (SCCP) для национальной сети России”, утвержденные Министерством связи РФ 1994 г.
• “Технические спецификации на подсистему возможностей транзакции (ТС) для национальной сети России”, утвержденные Министерством связи РФ 1994.
• “Технические спецификации протокола INAP системы сигнализации ОКС №7 для сети связи России (INAP-R), утвержденные Министерством связи РФ 07.03.97.
• РД 45.217-2001. Технические спецификации ОКС 7 “Технические спецификации на подсистему пользователя ЦСИС (ISUP) для национальной сети России (ISUP- R-2000)”, утвержденные Министерством Российской Федерации по связи и информатизации 26.03.2001;
• РД 45.217-2001. Технические спецификации ОКС 7 “Технические спецификации на подсистему передачи сообщений (МТР) для национальной сети России (МТР- 2000), утвержденные Министерством Российской Федерации по связи и информатизации 26.03.2001;
• РД 45.217-2001.Технические спецификации ОКС 7. Технические спецификации на подсистему управления соединением сигнализации (SCCP) для национальной сети России (SCCP -2000), утвержденные Министерством Российской Федерации по связи и информатизации 26.03.2001;
• РД 45.217-2001. Технические спецификации ОКС 7. Технические спецификации на подсистему возможностей транзакций (ТС) для национальной сети России (ТС-2000), утвержденные Министерством Российской Федерации по связи и информатизации 26.03.2001.

Кроме того, должна осуществляться обработка протокола MAP в соответствии с международными спецификациями GSM 09.02, а также анализ протоколов ОКС7 (МТР, ISUP, SCCP, ТСАР) в соответствии с международными спецификациями МСЭ-Т серии Q.

Комплекс АПСМ должен обеспечивать одновременный мониторинг сетей сигнализации № 7, функционирующих в разных индикаторах сети сигнализации.

Комплекс АПСМ сети ОКС 7 должен обеспечивать реализацию следующих функций:

• описание конфигурации:
• мониторинг рабочих характеристик;
• мониторинг неисправностей;
• мониторинг “подозрительной” сигнальной нагрузки;
• регистрацию административно-технических мероприятий.

Неотъемлемой частью комплекса АПСМ должны являться вспомогательные функции, включающие в себя функции управления безопасностью и администрирования системы.

Функция описания конфигурации обеспечивает ввод и хранение информации, касающейся:

• наименования операторов, осуществляющих эксплуатацию пунктов сигнализации;
• типов пунктов сигнализации;
• функций сетевого элемента, в котором реализован пункт сигнализации;
• версий программного обеспечения пункта сигнализации;
• версий программного обеспечения ОКС 7;
• “Черные” списки пунктов сигнализации, операторов и абонентов, которым не разрешен выход на сеть ОКС 7 через соответствующий пункт сигнализации;
• результатов и дат тестирования пункта сигнализации;
• дат подключения канала сигнализации к сети;
• контактных телефонов технического персонала пунктов сигнализации, ответственных за их эксплуатацию;
• технических условий на подключение пунктов сигнализации к сети ОКС 7;
• библиотеки пунктов сигнализации.

Функция мониторинга рабочих характеристик должна включать в себя:

• возможность просмотра трассировок с применением различных фильтров;
• сбор, обработку и хранение статистических показателей в соответствии с рекомендациями МСЭ-Т (серии Q.752);
• сбор, обработку и хранения результатов тестирования.

Функция мониторинга неисправностей должна включать в себя:

• отображение неисправностей элементов сети сигнализации;
• превышение пороговых значений критериев качества функционирования каналов сигнализации (по статистическим данным), приводящим к отказу или значительному ухудшению качества работы.

Функция мониторинга “подозрительной” сигнальной нагрузки должна выполняться в соответствии с:

• “черным” списком, определяющим перечень пунктов сигнализации, операторов или абонентов сигнальная нагрузка, от которых запрещена для передачи через соответствующий элемент сети сигнализации;
• временными параметрами, заданными оператором (окна активности, вызовы малой длительности);
• подсистемой пользователя, использование которой не предусмотрено техническими условиями на подключение к сети ОКС 7;
• в соответствии с версией ОКС7, использование которой не предусмотрено техническими условиями на подключение к сети ОКС7

Функция регистрации административно-технических мероприятий должна позволять вводить и хранить информацию о продолжительности мероприятий техобслуживания, подключении новых сигнальных каналов, смены версий и т.д.

Функция управления безопасностью предназначена для контроля доступа к комплексу АПСМ.

Функция администрирования и обслуживания системы предназначена для настройки, контроля функционирования и обслуживания комплекса АПСМ, а также организации системы архивирования информации.

5.3 Архитектура комплекса аппаратно-программных средств мониторинга сети ОКС7

Комплекс аппаратно-программных средств мониторинга должен строиться в соответствии с моделью взаимодействия открытых систем.

Физическая архитектура комплекса АПСМ сети ОКС 7 должна быть иерархической. На каждом уровне иерархии аппаратно-программные средства должны строиться по модульному принципу, позволяющему производить гибкое масштабирование и наращивание емкости и производительности системы.

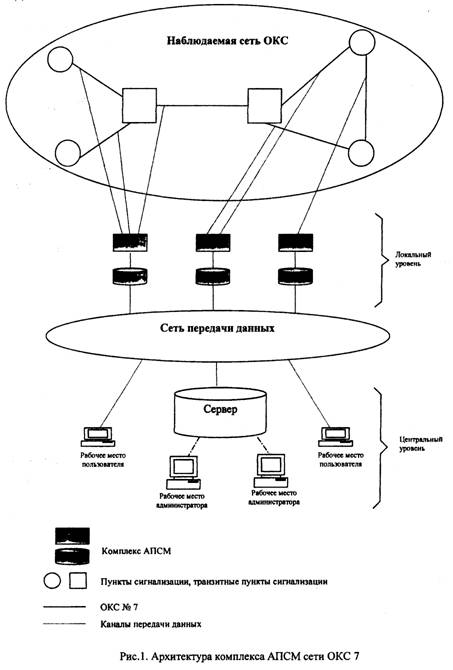

Общая архитектура комплекса аппаратно-программных средств мониторинга сети ОКС 7 показана на рис.1.

На локальном уровне должны находиться средства снятия информации со звеньев сигнализации №7 - зонды и средства хранения информации. На локальном уровне должна производиться также первичная обработка информации (отсев флагов, добавление необходимых заголовков), хранение информации (не менее 1 месяца), предварительные вычисления статистических параметров и передача их на более высокий уровень.

На локальном уровне должна предоставляться возможность передачи информации на центральные уровни комплекса АПСМ (например, на АПСМ МРК и на национальный комплекс АПСМ сети ОКС 7).

На следующем уровне (центральный уровень) должно обеспечиваться решение прикладных задач комплекса АПСМ сети ОКС 7 с помощью серверов и рабочих мест пользователей и администраторов. На центральном уровне должны осуществляться окончательные подсчеты статистических параметров по запросам пользователей, хранение статистических параметров и отчетов.

Рабочее место администратора должно позволять управлять конфигурацией комплекса АПСМ сети ОКС7, отслеживать их работоспособность и обеспечивать ввод данных по конфигурации наблюдаемой сети.

Передача информации между уровнями должна осуществляться средствами LAN и WAN.

Должны обеспечиваться открытые интерфейсы между различными уровнями АПСМ сети ОКС 7.

5.4 Требования к программному обеспечению

Программное обеспечение комплекса АПСМ должно иметь модульную архитектуру, позволяющую расширять систему.

Структура ПО должна учитывать необходимость его дальнейшего развития и сопровождения.

Программное обеспечение центрального и локальных уровней должно функционировать под управлением высоконадежной серверной операционной системы (например, UNIX).

Для рабочих мест пользователей возможно использование операционных систем Windows.

Система безопасности (ограничение доступа) должна удовлетворять следующим основным требованиям:

• единый и однократный механизм регистрации в системе (включая подключение к системе Windows/Unix, к серверу базы данных, к приложениям и т.п.);
• создание прав администраторов и пользователей;
• привязка администраторов, пользователей и отдельных приложений к конкретным рабочим станциям;
• определение ролевых прав доступа (администратор, пользователь, обслуживание и др.);
• определение групп пользователей;
• задание временных окон активности для пользователей;
• гибкие механизмы аутентификации (пароли, смарт-карты, USB-ключи);
• поддержка протоколирования действий пользователей, приложений;
• шифрование данных, как при хранении, так и при передаче.

Программное обеспечение должно обеспечивать следующие элементы масштабируемости:

• запуск нескольких элементов архитектуры на одном компьютере
• разделение функций одного элемента между несколькими физическими компьютерами
• использование стандартных средств кластеризации и многопроцессорности
• переносимость ПО между разными аппаратными платформами

Комплекс АПСМ должен поддерживать “дружественный” графический пользовательский интерфейс.

Вывод статистических данных должен осуществляться как в виде таблиц, так и в виде диаграмм.

Программное обеспечение каждого компонента должно содержать в своем комплекте специализированное ПО, предназначенное для автоматизированной установки всех требуемых для каждого компонента модулей ПО и их автоматической настройки (установка настроечных параметров).



5.5 Требования к интерфейсам

Взаимодействие между компонентами должно обеспечиваться с помощью открытых интерфейсов (например, ОМG CORBA). Для спецификаций интерфейсов должны использоваться стандартные средства описания интерфейсов (например, OMG IDL), в качестве транспортной среды должны использоваться стандартизованные протоколы передачи данных (например, TCP/IP), по LAN и/или WAN. Для обеспечения информационной безопасности интерфейсов между компонентами должны использоваться стандартные средства шифрования информации (например, SSL).

5.6 Требования к аппаратным средствам

5.6.1 Общие требования

Комплекс АПСМ должен обеспечивать:

• расширяемость - способность к увеличению количества подключенных звеньев сигнализации ОКС 7, производительности и емкости памяти;
• открытость - совместимость аппаратных средств существующих и новых поколений комплекса АПСМ;
• эксплуатационную эффективность - удобство развертывания, пригодность для функционирования “on-line”, защищенность от аварий;
• гибкость структуры - способность поддержать процессы как централизованной, так и распределенной процессорной обработки.

5.6.2 Требования к составу оборудования

Оборудование должно иметь иерархическую модульную структуру и состоять из следующих типов компонентов:

• оборудование для подключения к звену сигнализации (зонд);
• сервер данных;
• сеть передачи данных;
• рабочие места (администратора, пользователя и т.д.)

Зонд предназначен для сбора и первичной обработки информации, передаваемой по звеньям сигнализации ОКС 7.

Сервер данных предназначен для обработки и хранения полученной информации.

Рабочие места предназначены для настройки комплекса АПСМ и работы с полученными данными.

Сеть передачи данных должна обеспечивать взаимодействие компонентов системы.

5.6.3 Конструктивные требования

Компоненты комплекса АПСМ, предназначенные для установки в станционных помещениях, должны размещаться в типовых конструктивах. При этом конструктивное исполнение должно обеспечивать:

• возможность размещения в помещениях с высотой потолков 2,5 м;
• нагрузку на пол не более 500 кг/м²;
• возможность размещения дополнительных компонентов, установки дополнительных блоков при увеличении емкости, количества наблюдаемых объектов или сигнальных каналов;
• возможность установки компонентов на различном расстоянии друг от друга в зависимости от конфигурации помещения;
• надежное заземление, как отдельных блоков, так и всей конструкции;
• удобство доступа к съемным элементам, возможность ремонтнопрофилактических работ на отдельных компонентах без отключения системы в целом;
• взаимозаменяемость однотипных съемных блоков;
• защиту от несанкционированного доступа;
• удобство контроля состояния компонентов комплекса АПСМ.

5.6.4 Требования к надежности

Оценка надежности аппаратных средств комплекса АПСМ должна производится по следующим параметрам:

• времени наработки на отказ;
• времени восстановления повреждения путем замены неисправных блоков без учета времени локализации неисправности;
• сроку службы.

Отказом следует считать неисправность любого компонента комплекса АПСМ, приводящую к невозможности выполнения основных технологических операций в реальном масштабе времени.

Время наработки на отказ должно составлять не менее 10000 часов;

Время идентификации и обнаружения повреждения должно составлять не более 30 минут;

Время восстановления работоспособности должно составлять не более 30 минут;

Средний срок службы должен быть не менее 10 лет с учетом проведения восстановительных работ.

5.6.5 Требования к аварийной сигнализации

Должна обеспечиваться аварийная сигнализация, оповещающая персонал о потере работоспособности компонентов комплекса АПСМ, размещаемых на объектах, находящихся под наблюдением.

5.6.6 Требования к подключению к звеньям ОКС7

Подключение комплекса АПСМ, к звеньям ОКС 7 не должно воздействовать на работу звена ОКС 7 и обеспечивать бесперебойную работу звена ОКС 7 при выходе из строя любого компонента комплекса АПСМ.

Подключать комплекс АПСМ к звеньям ОКС 7 должно осуществляться по первичному цифровому потоку со скоростью 2048 кбит/с:

• линейный сигнал - квазитроичный;
• линейный код AMI или HDB3;
• входное сопротивление (на частоте 1024 кбит/с) не менее 1,2 кОм.

Наиболее универсальным способом подключения следует считать организацию дополнительного промщита, включаемого в разрез существующих линий (не требуется изменение подключений на существующем кроссе).

В отдельных случаях возможно подключение без организации дополнительного промщита.

5.6.7 Требования к сети передачи данных

Сеть передачи данных между компонентами комплекса АПСМ должна обеспечивать необходимую пропускную способность, определяемую количеством подключенных звеньев ОКС 7.

6. ТРЕБОВАНИЯ К ЭЛЕКТРОПИТАНИЮ

6.1 Электропитание комплекса АПСМ должно осуществляться от сети переменного тока с номинальным напряжением 220 В в соответствии с ГОСТ 21552-84.

6.2 Допустимые параметры устройства электропитания комплекса от сети переменного тока должны составлять:

номинальное напряжение сети переменного тока 220 В;

пределы напряжения сети переменного тока -15% до +10%;

допустимая частота переменного тока 50±1 Гц;

коэффициент нелинейных искажений не более 10%.

6.3 Динамические изменения напряжения электропитания в соответствии с ГОСТ Р 51317.4-11.

Провалы напряжения 0,3 Ин (500 мс).

Выбросы напряжения 0,2 Ин (500 мс).

Прерывания напряжения 1,0 (100 мс).

6.4 Электрическое сопротивление изоляции между токоведущими цепями и корпусом в зависимости от климатических условий эксплуатации должно быть не менее значений, указанных в табл. 6.1.

Таблица 6.1

6.5. Электрическая прочность изоляции между токоведущими цепями, а также между токоведущими цепями и корпусом в нормальных климатических условиях эксплуатации должна обеспечивать отсутствие пробоев и поверхностных перекрытий изоляции при испытательных напряжениях не ниже значений, указанных в табл. 6.2.

Таблица 6.2

По согласованию с заказчиком для цепей с наибольшим рабочим напряжением до 100В допускается уменьшить значение испытательного напряжения или совсем не проводить проверку электрической прочности изоляции.

6. В комплексе АПСМ должна быть обеспечена защита от коротких замыканий и пропадания фазовых напряжений сети электропитания.
7. На работоспособность комплекса не должно влиять включение (отключение) электропитания комплексов сервисной аппаратуры и освещения помещения.

7. ТРЕБОВАНИЯ ПО УСТОЙЧИВОСТИ К ВНЕШНИМ ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ

1. По устойчивости к внешним воздействующим факторам комплекс АПСМ должен соответствовать требованиям 2-й группы ГОСТ 21552-84.
2. Оборудование комплекса АПСМ должно обеспечивать эксплуатацию в следующих рабочих условиях (климатические воздействия):

• окружающая температура: от 5 до 40°С;
• относительная влажность: до 80% при 25°С;
• атмосферное давление: от 630 до 800 мм рт. ст.

7.3 Оборудование комплекса АПСМ должно сохранять внешний вид и работоспособность после воздействия ударных нагрузок многократного действия и пиковым ударным ускорением не более 147 м/с² (15g) при длительности воздействия 1015 мс.

Оборудование комплекса АПСМ должно выдерживать транспортную тряску: удары с числом от 80 до 120 в минуту с максимальным ускорением 30 м/с² в течение 1 часа (допускается выдерживание в транспортной таре тряску 29,5 м/с² (3g) при частоте ударов от 80 до 120 в минуту).

8. ТРЕБОВАНИЯ ПО УСТОЙЧИВОСТИ К ЭЛЕКТРОМАГНИТНЫМ ПОМЕХАМ

8.1 По устойчивости к электромагнитным помехам комплекс АПСМ должен соответствовать требованиям ГОСТ Р 50839-2000.

1. По электростатическим разрядам комплекс АПСМ должен соответствовать ГОСТ Р 51317.4-2.
2. По наносекундным импульсным помехам комплекс АПСМ должен соответствовать ГОСТ Р 51317.4-4.
3. По микросекундным импульсным помехам большой энергии комплекс АПСМ должен соответствовать ГОСТ Р 51317.4-5.
4. По радиочастотному электромагнитному полю комплекс АПСМ должен соответствовать ГОСТ Р 51317.4-3.

9. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

1. Конструкцией комплекса АПСМ должна быть обеспечена безопасность обслуживания персонала при эксплуатации в соответствии с ГОСТ 12,2.007.0-75 и ГОСТ 25861-83.
2. Защитное заземление изделий комплекса должно быть выполнено в соответствии с требованиями ГОСТ 12.2007.0-75 и ГОСТ 25861-83.

10. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ

И ХРАНЕНИЕ

10.1 Оборудование комплекса АПСМ должно иметь маркировку в соответствии с требованиями ГОСТ 12969-67 и ГОСТ 12971-67.

10.1.1 Маркировка должна обеспечивать четкое и ясное изображение в течение срока службы комплекса.

10.1.2 На комплексе должна быть нанесена маркировка, содержащая:

наименование или товарный знак предприятия-изготовителя;

шифр или условное наименование комплекса;

порядковый номер комплекса по системе нумерации предприятия-изготовителя;

дату изготовления (год и месяц);

надпись “Сделано в РФ” на русском языке.

10.1.3 Если комплекс АПСМ состоит из отдельных блоков, то на каждом из них должна быть нанесена маркировка.

10.2 Условия транспортирования комплекса по исполнению в таре для транспортирования должны быть:

температура окружающего воздуха от минус 50 до плюс 50°С;

относительная влажность воздуха до 95% при 30°С;

атмосферное давление от 84,0 до 107,0 кПа (от 630 до 800 мм рт. ст.).

10.3 Оборудование комплекса АПСМ хранят в упаковке в складских помещениях у изготовителя и потребителя при температуре воздуха от 5 до 35°С и относительной влажности воздуха не более 85%.



Вернуться на главную АНО «Радиочастотный центр МО»

Вернуться в реестр базы данных Нормативных документов

Вернуться в базу данных нормативных документов
