РД 45 180-2001
Руководящий документ отрасли
РУКОВОДСТВО ПО ПРОВЕДЕНИЮ
ПЛАНОВО-ПРОФИЛАКТИЧЕСКИХ И АВАРИЙНО-ВОССТАНОВИТЕЛЬНЫХ РАБОТ НА
ЛИНЕЙНО-КАБЕЛЬНЫХ СООРУЖЕНИЯХ СВЯЗИ ВОЛОКОННО-ОПТИЧЕСКИХ ЛИНИЙ ПЕРЕДАЧИ
Дата введения 28.05.2001
1 Область
применения
Настоящий
Руководящий документ отрасли устанавливает порядок и объем проведения
профилактических и аварийно-восстановительных работ на ЛКС ВОЛП с помощью временных
и постоянных оптических кабельных вставок для различных случаев повреждения. Руководящий
документ предназначен для применения при эксплуатации подземных оптических
кабелей магистральной, соединительных и внутризоновых сетей передачи.
2 Основные
положения по технической эксплуатации ЛКС ВОЛП*
Для уменьшения
эксплуатационных затрат в качестве основного метода обслуживания ЛКС ВОЛП
рекомендуется использовать централизованный метод, предусмотренный для эксплуатации
ВОЛП в соответствии с раздел 4 [6]. В случаях, когда при авариях на ЛКС ВОЛП
невозможно обеспечить время восстановления поврежденной кабельной линии за 10
часов, используется децентрализованный или комбинированный методы обслуживания.
Метод
обслуживания определяется руководством эксплуатационного предприятия.
2.3 Техническая
эксплуатация ЛКС ВОЛП может осуществляться с участием центра технической
эксплуатации (ЦТЭ).
2.4
Планово-профилактическое обслуживание ЛКС ВОЛП осуществляется периодически, в
соответствии с планом, утвержденным главным инженером эксплуатационного предприятия.
При организации технической эксплуатации с участием ЦТЭ обслуживание осуществляется
в соответствии с планом, утвержденным главным инженером эксплуатационного
предприятия.
Результаты
работ, выполняемых в процессе технического обслуживания, фиксируются в соответствующей
документации согласно 4.6 [6].
2.5 Для
выполнения планово-профилактических и аварийно-восстановительных работ на ЛКС
ВОЛП на эксплуатационном предприятии должен создаваться соответствующий запас
ОК, оптических муфт, ВОКВ и т.д.
Величина
эксплуатационного запаса по каждой ВОЛП определяется проектом на линию и
распределяется между эксплуатационными предприятиями пропорционально объему соответствующего
оборудования.
Эксплуатационный
запас строительных длин ОК должен комплектоваться с учетом реальных строительных
длин ОК на участке обслуживания с целью обеспечения возможности полноценной
замены любой из поврежденных строительных длин ОК.
Хранение
эксплуатационного запаса производится в соответствии с НТД на каждый вид изделий.
3 Определения и
сокращения
В настоящем
“Руководстве...” применены следующие термины с соответствующими определениями.
Нормальное
состояние ЛКС (“Норма”) - состояние, при котором параметры передачи ОВ,
сопротивление изоляции наружной полиэтиленовой оболочки (при наличии бронепокровов)
находятся в пределах установленных допусков, отсутствует нарушение целостности
бронепокровов по всей длине ОК.
Предупредительное
состояние ЛКС (“Предупреждение”) - состояние ЛКС, при котором параметры
передачи ОВ находятся в пределах установленных допусков, а сопротивление изоляции
наружной полиэтиленовой оболочки вышло за пределы установленных допусков, либо
нарушилась целостность внешних защитных металлических элементов ОК.
Поврежденное
состояние ЛКС - (“Повреждение”) - состояние, при котором параметры передачи ОВ
(всех или их части) ОК вышли за пределы установленных допусков, но при этом не
наступил перерыв в действии связи.
Аварийное
состояние ЛКС (“Авария”) - состояние, при котором параметры передачи всех ОВ
вышли за установленные пределы, и наступил перерыв действия связей.
В настоящем
документе применены следующие сокращения:
АВБ -
аварийно-восстановительная бригада
АВР -
аварийно-восстановительные работы
ВОКВ -
временная оптическая кабельная вставка
ВОКВО - ВОКВ
одноэлементная
ВОКВМ - ВОКВ
многоэлементная
ВОЛП -
волоконно-оптическая линия передачи
ГЦУМС
- главный центр управления магистральными связями и телевидением ОАО
"Ростелеком"
КИП -
контрольно-измерительный пункт
КУ - кабельный
участок
ЛКС -
линейно-кабельные сооружения
ЛТЦ -
линейно-технический цех
ЛИОК -
лаборатория (кабельная) измерений и монтажа оптического кабеля
МЗВ - муфта
защитная временная
НРП -
необслуживаемый регенерационный пункт
НТД -
нормативная техническая документация
ОВ - оптическое
волокно
ОК - оптический
кабель
ОП - оконечный
пункт
ОРП - оконечный
регенерационный пункт
ПОКВ -
постоянная оптическая кабельная вставка
ППР -
планово-профилактические работы
РВБ -
ремонтно-восстановительная бригада
СМ -
соединитель механический
СОР -
соединитель оптический разъемный
СОУ - служба
оперативного управления
ЭП -
эксплуатационное предприятие:
ТУСМ
(технический узел магистральных связей и телевидения ОАО “Ростелеком”), ЭТУС
(эксплуатационно-технический узел связи АО “Электросвязь”)
УПУ - узловой
пункт управления
ЦЛКС - цех
линейно-кабельных сооружений
ЦСП - цифровые
системы передачи
ЦТЭ -центр
технической эксплуатации
ЭКУ -
элементарный кабельный участок
САМ-ОК -
система автоматического мониторинга волоконно-оптических кабелей
4 Классификация
видов повреждений оптических кабелей
Виды повреждений
ОК классифицируют как:
- одиночный обрыв ОК;
- обрыв ОК в
нескольких местах;
- повреждение
ОК с обрывом всех или части ОВ и с сохранением целостности защитных покровов;
- повышенное
затухание ОВ;
- повреждение
наружной полиэтиленовой оболочки ОК с сохранением работоспособности ОВ при сохранении
целостности металлических бронепокровов;
- повреждение
наружной полиэтиленовой оболочки ОК с сохранением работоспособности ОВ при нарушении
целостности бронепокровов.
5
Планово-профилактические работы на ЛКС ВОЛП
5.1 Организация
и объем выполнения планово-профилактических работ
5 1.1 Планово -
профилактические работы (ППР) являются составной частью технического
обслуживания ЛКС ВОЛП, проводимого в соответствии с положениями [6].
5.1.2
Планово-профилактические работы проводятся периодически в соответствии с
планом, утвержденным главным инженером эксплуатационного предприятия, и
включают в себя мероприятия, целью проведения которых является своевременное
выявление и устранение возникающих отклонений оптических и электрических характеристик
ЛКС от установленных норм.
5.1.3 Планово -
профилактические работы на ЛКС ВОЛП включают в себя:
- измерение
параметров передачи незадействованных ОВ на ВОЛП (целесообразно проводить в
автоматическом режиме при оснащении эксплуатационного предприятия системой
автоматического мониторинга ОК);
- измерение в
ручном режиме характеристик активных ОВ на ВОЛП при наличии WDM мультиплексоров
и фильтров (в автоматическом режиме измерения проводится при оснащении
эксплуатационных предприятий системами автоматического мониторинга ОК);
- измерение
сопротивления изоляции пластмассовой оболочки ОК, содержащего металлические
конструктивные элементы (выполняется по участкам линии, между оптическими
муфтами, оборудованными КИП);
- контроль
состояния заземлений на НРП контейнерного типа (установленных непосредственно в
грунт) и контроль заземлений вводов ОК с металлическими конструктивными элементами
в помещениях обслуживаемых пунктов;
- принятие
дополнительных мер защиты ОК при изменениях на трассе, влияющих на грозозащищенность
ЛКС (установка новых опор линий связи, линий электропередачи и др. вблизи
трассы, вырубка леса вблизи трассы и т.д.).
- контроль
глубины залегания ОК и уточнение картограмм прохождения трассы ВОЛП.
Периодичность контроля глубины залегания ОК и выбор проверяемых участков трассы
устанавливается эксплуатационным предприятием.
5.2 Технология
выполнения ППР
5.2.1 Измерение
параметров передачи ОВ ВОЛП
5.2.1.3 На
оконечных и регенерационных пунктах, где имеется постоянный эксплуатационный
персонал, рекомендуется проводить измерения по специально выделенному волокну
(не реже 2 раза в год и по мере необходимости) оптическим рефлектометром.
5.2.2 Измерение
электрических параметров пластмассовой оболочки ОК и устройств защиты ЛКС от
внешних электромагнитных влияний
5.2.2.1
Контроль электрического сопротивления изоляции пластмассовых оболочек ОК
(броня-земля) и целостность броневых покровов проводится ежегодно (весной).
В зависимости
от величины электрического сопротивления изоляции пластмассовой оболочки ОК
различают следующие состояния внешних покровов ЛКС ВОЛП:
5.2.2.2 Работы
по измерению электрических параметров пластмассовой оболочки ОК и целостности
брони проводятся силами ЛТЦ.
5.2.3 Измерение
электрических параметров устройств защиты ЛКС от грозовых воздействий
5.2.3.1
Периодичность контроля состояния заземляющих устройств на НРП и ОРП - два раза
в год - зимой и летом при максимальном промерзании и высыхании грунта (зимой -
при наличии предусмотренного проектом специального измерительного заземления);
Сопротивление
заземляющих устройств, обеспечивающих защиту ЛКС ВОЛП от ударов молнии, контролируемое
один раз в год перед началом грозового сезона, должно быть не более:
10 Ом - для
грунтов с грунта 100 Ом х м;
20 Ом - для
грунтов с 100 < грунта 500 Ом х м;
30 Ом - для
грунтов с 500 < грунта 1000 Ом х м;
50 Ом - для
грунтов с грунта > 1000 Ом х м;
5.2.3.2
Сопротивление измерительного заземляющего устройства не должно быть более 100
Ом в грунтах с удельным сопротивлением до 100 Ом х м и не должно быть более 200
Ом - в грунтах с удельным сопротивлением более 100 Ом х м.
5.2.3.3
Измерения электрических параметров устройств защиты линейно- кабельных сооружений
проводятся силами ЛТЦ.
5.2.4 Анализ
результатов измерений электрических и оптических параметров ЛКС ВОЛП
5.2.4.3
Результаты проведенных измерений оптических параметров волокон сравниваются с
результатами приемо-сдаточных измерений (путем сравнения рефлектограмм), и в случае
обнаружения их отклонения (увеличение затухания строительных длин или мест
стыка ОВ более чем на 0,2 дБ, появления локальных дефектов и т.д.) принимается
решение по устранению причин их возникновения.
5.2.5 Ведение
производственной документации
5.2.5.1
Эксплуатационные предприятия и их отделения должны иметь основные нормативные документы
по эксплуатации ЛКС ВОЛП и вести производственную документацию с целью
систематического анализа состояния ЛКС ВОЛП, причин, характера и длительности
повреждений и аварий, а также для накопления статистических данных.
Состав
обязательной производственной документации, хранящейся на предприятии (отделении)
и в структурных подразделениях, определяется перечнем, утвержденным главным инженером
предприятия (отделения).
Производственная
документация по эксплуатации ЛКС ВОЛП подразделяется на нормативно-справочную,
оперативно-техническую, техническую приемо-сдаточную и организационную.
5.2.5.2 В
состав нормативно-справочной документации входят: государственные и отраслевые
стандарты, стандарты предприятий, правила, инструкции, положения, рекомендации,
распорядительные документы, нормативно-технические и руководящие указания
Минсвязи России.
5.2.5.3
Оперативно-техническая документация составляется и ведется работниками эксплуатационных
предприятий в процессе обслуживания ЛКС ВОЛП. В состав оперативно-технической
документации входят:
5.2.5.7
Конкретные формы документации, порядок их заполнения и хранения определяются
соответствующими Инструкциями и приказами по предприятию.
5.2.6
Техническое обслуживание приборов
5.2.6.1 Все
приборы, используемые при эксплуатации ЛКС ВОЛП, должны быть типов, имеющих
сертификат Минсвязи России, а приборы, подлежащие государственному метрологическому
контролю и надзору в соответствии с РД 45.002-94 “Руководство по установлению
номенклатуры средств измерений, подлежащих поверке” - иметь сертификат Госстандарта
России об утверждении типа.
Конкретные
экземпляры приборов, используемые при эксплуатации, должны иметь действующие
клейма о поверке (калибровке).
5.2.6.2 Техническое
обслуживание приборов (рефлектометров, сварочных аппаратов, оптических тестеров
и т.д.) должно проводиться в соответствии с инструкциями по эксплуатации на
данные типы приборов специалистами, имеющими необходимую квалификацию, уполномоченными
на такое обслуживание приказами (распоряжениями) по эксплуатационному
предприятию.
6 Аварийно
восстановительные работы
6.1 Организация
работ по восстановлению работоспособности поврежденной кабельной линии
В процессе АВР
выполняется широкий спектр работ - измерительные, монтажно-кабельные, земляные,
охранные (надзор) и т.п.
6.1.3 Основными
причинами повреждений подземных ОК являются:
- механические
повреждения ОК при выполнении строительно-монтажных работ сторонними организациями
в пределах охранных зон кабельной линии, а также в результате актов вандализма
(так называемые локальные, визуально наблюдаемые повреждения);
- механические
повреждения ОК от перемещения грунтов (обвалы, пучения, оползни, селевые потоки
и т.д.), как правило, в пределах одной-двух строительных длин оптического кабеля;
- повреждения
ОВ за счет старения или попадания в сердечник кабеля влаги;
- повреждения
кабелей от грозовых воздействий (при наличии металлических элементов в
конструкции оптического кабеля);
- повреждения
ОК от воздействия грызунов, пожаров и т.д. Перечисленные виды повреждений ОК требуют
организации коротких
(до
6.1.4 К общим
требованиям, предъявляемым к организации АВР на линиях передачи, относятся:
- максимальное
использование средств механизации и максимально возможное совмещение во времени
разнородных работ и операций;
6.1.7 Работы по
восстановлению сопротивления изоляции ОК и целостности броневых покровов
проводятся силами ЛТЦ с привлечением специалистов АВБ эксплуатационного
предприятия.
6.1.8 Работы по
восстановлению линий передачи ВОЛП проводятся ЛТЦ совместно с АВБ эксплуатационного
предприятия (при необходимости).
6.2 Способы
восстановления ЛКС ВОЛП при аварийных повреждениях ОК
6.2.1
Восстановление ЛКС ВОЛП при аварийных повреждениях ОК обеспечивается:
- после
реализации временной схемы;
- в случаях
видимого, локального, одиночного повреждения ОК, когда норматив времени
восстановления линии передачи ВОЛП может быть обеспечен без предварительной организации
временной схемы восстановления ВОЛП.
6.3 Технология
проведения АВР
6.3.1
Последовательность и расчетные сроки различных операций и этапов восстановительных
работ регламентируются технологической картой, которая разрабатывается в соответствии
с алгоритмом устранения аварий и нормативов на виды работ для каждой ВОЛП с учетом
типа ОК, условий прохождения трассы и времени года, и утверждается руководством
эксплуатационного предприятия. При разработке и утверждении технологических
карт необходимо исходить из того, что время на восстановление линии передачи
ВОЛП должно быть минимальным и не превышать 10 часов.
6.3.2
Восстановление линий передачи ВОЛП в чрезвычайных ситуациях производится в соответствии
с утвержденными нормативными документами [8].
При длительном
проведении АВР необходимо организовать сменную работу членов бригад с
обеспечением питания и отдыха работников соответствующих смен.
6.3.3
Технологическая карта на АВР состоит из разделов, регламентирующих область применения,
организацию и технологию работ, технико-экономические показатели (время восстановления
связи, время окончательного устранения аварии и трудоемкость устранения
аварии), и оговаривает применение материально-технических ресурсов.
Структура
типовой технологической карты приведена на рисунке 1.
6.4 Оптические
кабельные вставки
6.4.1
Классификация и область применения
Для ПОКВ, как
правило, используется ОК той же марки и емкости, что и поврежденный линейный
кабель. Длина ПОКВ должна составлять не менее

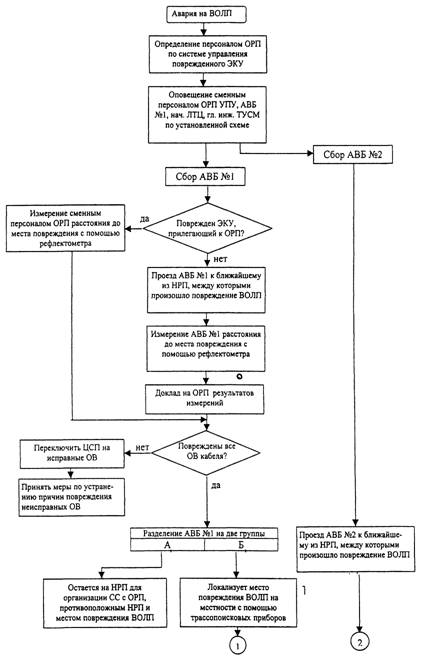

Рисунок 1, лист 1 - Структура типовой технологической карты
по АВР

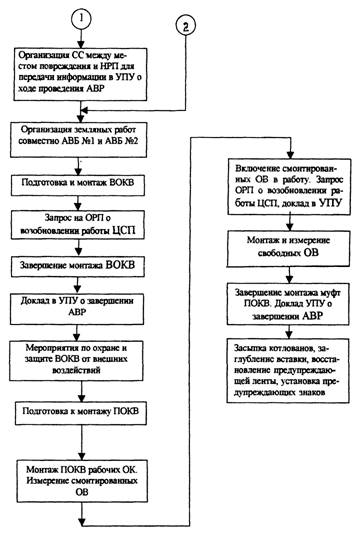

Рисунок 1, лист 2 - Структура типовой технологической карты
по АВР
6.4.2
Характеристика ВОКВ
6.4.2.1 ВОКВ
бывают одноэлементные и многоэлементные. Одноэлементная ВОКВ (ВОКВО)
представляет собой отрезок ОК из эксплуатационного запаса для данной линии, концы
которого подготовлены для монтажа с поврежденным линейным кабелем. Это существенно
упрощает переход от временной схемы организации связи к постоянной и сокращает
время такого перехода.
6.4.2.2 Для
ВОКВО может быть также использован специальный малогабаритный ОК длиной около
6.4.2.3
Соединение ОВ поврежденного ОК и кабеля ВОКВО осуществляется с помощью механических
соединителей (СМ) [9] или же сваркой ОВ (рисунок 2).
Подключение
ВОКВМ-1 к поврежденному ОК и соединение отрезков кабеля между собой выполняется
с помощью механических соединителей или сваркой ОВ.
6.4.2.6 Для
сокращения времени монтажа отрезков ОК ВОКВС-1 концы ОВ предварительно
подготавливаются для сращивания и защищаются специальными колпачками и внешними
кожухами. При использовании многоразовых механических соединителей возможна их
предварительная установка на ОВ, с защитой при транспортировке внешними кожухами.
6.4.2.7 ВОКВМ-1
наиболее целесообразно использовать при малом энергетическом запасе на
поврежденном регенерационном участке (менее 3 дБ), учитывая, что современные механические
соединители обеспечивают потери в соединении около 0,1 - 0,2 дБ.
а) - общая
схема;
б) - соединение
ОВ поврежденного ОК и волокон вставки с помощью механических соединителей.

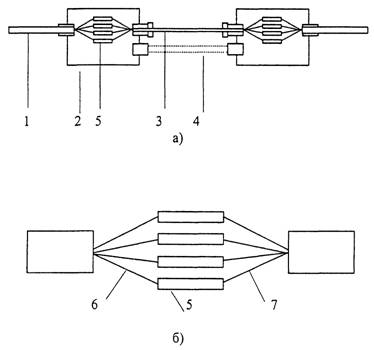

Рисунок 2 -
Схема одноэлементной ВОКВ и схема ее монтажа с поврежденным линейным ОК,
выполняемого с использованием механических соединителей.
7 - временная
защитная муфта
Рисунок 3 -
Схема ВОКВМ-1 и схема ее монтажа с поврежденным линейным ОК
Рисунок 4 -
Схема ВОКВМ-2 и схема ее монтажа с поврежденным линейным ОК

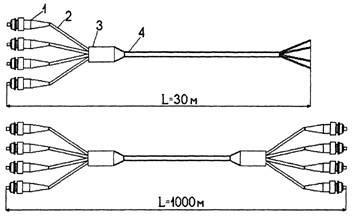

6.4.2.8 ВОКВМ-2
(рисунки 4 и 5) состоит из двух концевых отрезков ОК длиной по
Рисунок 5 -
Концевой и промежуточный отрезки ВОКВМ-2
ОВ отрезков ОК
в производственных условиях с одной стороны армируются вилками соединителей
оптических разъемных (СОР) (рисунок 5). Для этого на конец кабеля устанавливается
“перчатка”, с помощью которой выполняется распределение волокон на отдельные
модули с последующей установкой на них вилок СОР. С противоположной стороны ОВ
концевых отрезков ОК соединяются с волокнами поврежденного ОК с помощью механических
соединителей
Наличие
концевых отрезков в данной ВОКВМ создает существенное преимущество при
осуществлении контроля затухания в процессе монтажа СМ с помощью только
оптического тестера (без необходимости применения рефлектометра) Кроме того,
концевые отрезки многоэлементной ВОКВМ-2, соединенные между собой с помощью
одного СОР, могут эффективно заменить одноэлементную ВОКВ.
6.4.2.9
Промежуточные отрезки ВОКВМ-2 армируются вилками СОР с двух сторон. Взаимное
соединение вилок всех отрезков составной ВОКВМ-2 выполняется посредством розеток
СОР (рисунок 6).
Рисунок 6 -
Соединение вилок СОР.
6.4.2.10
Конструкция ВОКВМ-2 позволяет более оперативно осуществлять восстановление ОК,
чем при использовании ВОКВМ-1.
6.4.3 Общие
технические требования к ВОКВ
Данная величина
определяется длиной вырезаемой части поврежденною ОК (по
6.4.3.3 При
наличии нескольких повреждений в пределах строительной длины линейного ОК
требуется значительная длина кабеля ВОКВ. Это вызывает существенное увеличение массы
ОК и габаритов кабельного барабана и, тем самым, предопределяет только механизированную
прокладку кабеля ВОКВ. В этом случае оперативное развертывание одноэлементной
ВОКВ возможно лишь при расположении кабельной трассы вдоль автомобильных дорог.
Для оперативного
перекрытия протяженных участков поврежденного линейного ОК наиболее целесообразно
использовать многоэлементные ВОКВ, конструктивные особенности которых должны
обеспечивать развертывание ОК ВОКВ ручным способом.
При этом должны
быть выполнены следующие требования:
- должна быть
обеспечена возможность перемещения барабанов и размоток ОК как со специальных
тележек, так и вручную;
- должна быть
обеспечена оперативность монтажа ВОКВМ;
- должна быть
обеспечена необходимая временная защита от внешних механических повреждений,
пыли и влаги мест соединений отдельных отрезков ОК ВОКВМ.
6.4.3.4
Соединение оптических волокон поврежденного ОК с ОВ любых типов ВОКВ должно
выполняться с помощью механических соединителей или сваркой ОВ.
6.4.3.5 Защита
мест соединений линейного кабеля и кабелей вставки (ПОКВ и ВОКВ) должна
осуществляться посредством линейных разветвительных муфт с числом вводов не
менее трех [11].
6.4.3.6 ВОКВ
должны комплектоваться необходимым специализированным монтажным инструментом, а
также необходимой технической документацией [10, 12]
6.4.4
Технические требования к элементам ВОКВ
6.4.4.1 Для
ВОКВО и ВОКВМ должен использоваться оптический кабель наружным диаметром не
более
- количество
допустимых перемоток ОК: не менее 50 при температуре выше минус 10°С и не менее
20 при температуре ниже минус 10°С.
6.4.4.2
Многоэлементные ВОКВ должны поставляться и храниться на легковесных металлических
барабанах, удовлетворяющих следующим требованиям:
- барабаны
должны представлять собой сварную конструкцию из стальных труб диаметром около
- на один
барабан должно помещаться не менее 1100м оптического кабеля;
- в состав
кабельного барабана должна входить подставка-козлы, обеспечивающая намотку и
размотку ОК, а также переноску барабана с ОК вручную.
- масса
барабана с подставкой должна быть не более
- для
транспортировки барабана с ОК вдоль трассы вручную должна быть предусмотрена тележка.
6.4.4.3 При
организации временного варианта восстановления ОК соединение неармированных
оптических волокон между собой (при подключении ОК ВОКВ к линейному кабелю или
взаимном соединении отрезков ОК ВОКВМ-1) наиболее целесообразно осуществлять с
помощью механических соединителей [9].

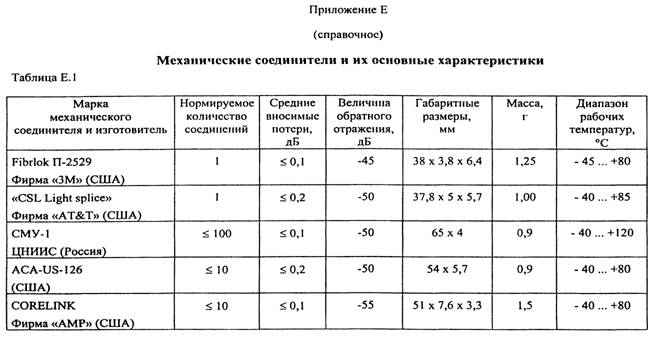

Характеристики
механических соединителей, которые могут быть использованы при монтаже одно- и
многоэлементных вставок приведены в Приложении Е.
Армирование
оптических волокон ВОКВМ-2 следует выполнять вилками разъемных оптических
соединителей типа FC/SPC или FC/APC, обеспечивающих:
Для сочленения
вилок должны использоваться прецизионные розетки (адаптеры).
6.4.4.4 В
местах подключения временной вставки к линейному ОК должны устанавливаться
разветвительные муфты, имеющие как минимум три ввода. Один из них используется
для ввода линейного ОК; второй используется для ввода ОК постоянной вставки;
третий - для ввода ОК временной вставки. Герметизация вводов линейного ОК и
кабеля постоянной вставки обеспечивается, как правило, термоусаживаемыми трубками
с подклеивающим слоем или же герметиками.
Основные типы
муфт, рекомендуемых из представленных на российском рынке для восстановления
поврежденного ОК, приведены в приложении Д.
Защита мест
соединений отрезков ОК ВОКВМ должна осуществляться с помощью временных защитных
муфт многократного применения (МЗВ), конструкция которых должна обеспечивать
оперативный монтаж и демонтаж вводимых и соединяемых в ней элементов и их
защиту от пыли и влаги.
Корпус МЗВ
должен быть выполнен из легкого ударопрочного материала, крепление оптического
кабеля ВОКВ в корпусе МЗВ должно обеспечивать стойкость к растягивающему усилию
не менее 400 Н.
6.4.4.5 ВОКВ
должны быть укомплектованы необходимым инструментом и принадлежностями для выполнения
их монтажа.
6.5
Комплектация ВОКВ
В комплект ВОКВ
входят элементы, необходимые для ее монтажа. Конкретные примеры комплектации одноэлементной
и многоэлементных (ВОКВМ-1 и ВОКВМ-2) временных кабельных вставок приводятся в

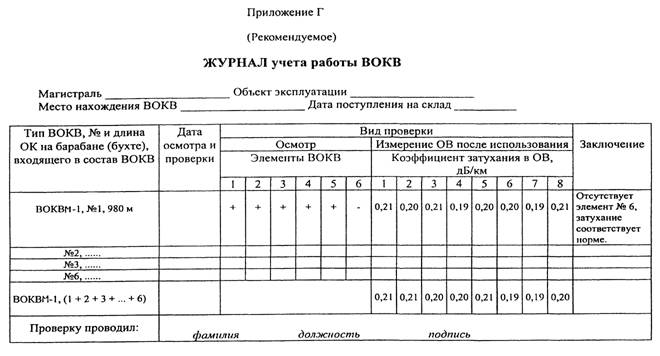

Приложении Ж.
6.6 Хранение и
транспортировка
6.6.1 Хранение
ВОКВ осуществляется в соответствии с требованиями, изложенными в разделе 8 [6].
6.6.2 Условия
хранения ОК для ВОКВ должны обеспечивать их длительную сохранность без
изменения оптических и механических характеристик, а также свойств защитных покровов.
На каждом
барабане указываются:
6.6.6 ВОКВ
небольшой длины (до
6.7 Указания по
эксплуатации ВОКВ
6.7.1 Указания
по технике безопасности.
6.7.1.1 При
организации и осуществлении восстановления линии передачи
ВОЛП по
временной схеме с помощью ВОКВ следует руководствоваться [13], с учетом особенностей
производства работ с ОК.
6.7.1.2
Ответственным за охрану труда и технику безопасности при проведении работ техническим
персоналом являются начальник ЦЛКС (ЛТЦ) и руководитель работ.
6.7.1.3 К
работам по оборудованию ВОКВ допускаются лица, прошедшие производственное
обучение, проверку знаний в квалификационной комиссии предприятия связи и прошедшие
инструктаж по особенностям работы с ВОКВ в линейных условиях.
6.7.1.4 К
работам по оборудованию ВОКВ допускаются лица, имеющие квалификационную группу
по электробезопасности не ниже третьей.
6.7.2
Техническое обслуживание ВОКВ
6.7.2.1 Техническая
эксплуатация ВОКВ включает:
- осуществление
технического надзора за размещением, подготовкой к работе элементов ВОКВ;
- ведение
производственной документации и отчетности, отражающих объемы выполненных
работ.
План-график и
годовой план должны утверждаться главным инженером эксплуатационного
предприятия, который одновременно принимает решение о порядке их реализации.
6.7.2.5 Для
учета выполненных работ по техническому обслуживанию элементов ВОКВ и учета
работ по пополнению элементов ВОКВ должна вестись производственная документация.
Виды
производственной документации и место ее хранения приведены в таблице 1, а
формы этой документации указаны в приложении Г и в приложении И.
6.7.2.6
Техническое обслуживание ВОКВ должно предусматривать:
- своевременную
замену вышедших из строя или пополнение элементов ВОКВ.
6.7.2.7
Выполнение работ по техническому обслуживанию ВОКВ в установленные сроки и в
полном объеме обязательно и не зависит от технического состояния, времени года
и места размещения ВОКВ.
Таблица 1
Наименование |
Назначение |
Место
хранения |
Ответственный |
План-график периодического
осмотра и проверок элементов ВОКВ |
Устанавливает
периодичность осмотров и проверок |
ЦЛКС (ЛТЦ) |
Старший электромеханик
ЦЛКС (ЛТЦ) |
Журнал учета
работы ВОКВ |
Учет выполненных
работ по обслуживанию ВОКВ |
6.7.2.8
Техническое обслуживание ВОКВ заключается в проверках полноты наличия и исправности
элементов ВОКВ в процессе проведения периодических осмотров и проверок.
6.7.2.9 Осмотру
и проверкам подвергаются все элементы, входящие в комплектацию ВОКВ.
6.7.2.10 После
получения ВОКВ эксплуатационное предприятие осуществляет ее входной контроль,
включающий в себя проверку комплектации ВОКВ и визуальный осмотр всех ее
элементов, а также проверку оптических параметров ВОКВ в сборе.
6.7.2.11
Проверка оптических параметров предусматривает измерение общего затухания в
каждом волокне смонтированной ВОКВ и измерение сигнала отражения от соединений
отрезков вставки. Допускается осуществлять монтаж отрезков ВОКВ и дальнейший
контроль параметров кабеля, находящегося на барабанах и в бухтах.
Величины допустимых
отклонений измеренных значений параметров от паспортных величин приведены в таблице
2.
6.7.2.12
Периодические визуальные осмотры ВОКВ, проверку комплектации, измерения оптических
параметров ее элементов следует производить один раз в полгода, а также после
каждого использования ВОКВ при АВР.
Таблица 2
Количество составных
элементов смонтированной ВОКВ |
Интегральное
значение допускаемого превышения, дБ: |
|
затухания |
сигнала обратного отражения |
|
1 |
0,2 |
- |
2 |
0,3 |
-3 |
3 |
0,4 |
-3 |
4 |
0,5 |
-4 |
5 |
0,6 |
-4 |
6 |
0,7 |
-5 |
7 |
0,8 |
-5 |
8 |
0,9 |
-5 |
6.7.2.15 Данные
о работах, выполняемых при техническом обслуживании ВОКВ, должны
регистрироваться в журнале учета работы ВОКВ (Приложение Г).
6.8 Технические
мероприятия по восстановлению линии передачи по временной схеме
При устранении
аварий могут быть использованы технологии, основанные на централизованном,
децентрализованном и комбинированном методах обслуживания ВОЛП.
6.8.1
Технология АВР при децентрализованном методе обслуживания
6.8.1.3
Непосредственное руководство работами при авариях осуществляет начальник ЛТЦ.
При задержке устранения аварии сверх установленного срока, а также при больших
объемах разрушения или стихийных бедствиях на место аварии выезжает начальник или
главный инженер эксплуатационного предприятия, а также представители
эксплуатационного предприятия.
6.8.1.4
Поврежденный ЭКУ определяется дежурным техперсоналом ОРП на основании данных
системы управления ВОЛП.
6.8.1.5 О
результатах определения поврежденного ЭКУ технический персонал ОРП по установленной
схеме оповещения ставит в известность УПУ, оповещает АВБ №1, сообщает начальнику
АВБ ЛТЦ, начальнику или главному инженеру эксплуатационного предприятия,
записывает в журнал сведения о начале аварии, когда и кому сообщено об этом.
6.8.1.13 АВБ
№2, не дожидаясь результатов локализации места повреждения, выезжает на НРП,
где находится измеритель АВБ №1 и, получив от него информацию о расстоянии до
места повреждения, выезжает на помощь АВБ №1.
6.8.1.19 По
окончании работ по организации временной схемы восстановления ВОЛП с использованием
ВОКВ проводят мероприятия по ее защите и охране от внешних воздействий.
6.8.2
Технология АВР при централизованном и комбинированном методах обслуживания
6.8.2.1 Отличие
технологии АВР при централизованном методе обслуживания ВОЛП заключается в следующем:
- при АВР АВБ
эксплуатационного предприятия использует две автомашины, одна из которых, как
правило, на базе автомашины КАМАЗ (ЗИЛ), вторая на базе автомашины УАЗ;
- функции ЛТЦ
при АВР в этом случае ограничиваются земляными работами.
6.8.2.2 Отличие
технологии АВР при комбинированном методе обслуживания ВОЛП заключается в том,
что создаются так называемые опорные пункты ВОЛП на базе существующих ЛТЦ,
количество которых определяется особенностями трасс ВОЛП. Задачей опорных
пунктов является обеспечение восстановления ОК по временной схеме в случае
задержки прибытия АВБ эксплуатационного предприятия. Оснащение опорных пунктов
(рекомендуемое) приведено в приложении А.
6.8.3
Локализация места повреждения
6.8.3.1
Локализацией места повреждения ОК является комплекс мероприятий, направленных
на определение места повреждения ОК на местности.
6.8.3.2
Эффективная локализация места повреждения ОК разделяется на несколько этапов:
- определение
поврежденного ЭКУ с использованием системы контроля ВОЛП;
- определение с
НРП (ОРП) зоны повреждения ЭКУ при помощи оптического рефлектометра или САМ-ОК
(при измерениях оптическим рефлектометром необходимо строго соблюдать правила
техники безопасности и инструкцию по эксплуатации на используемый прибор!);
- поиск места
повреждения на местности при помощи трассопоисковых приборов;
- визуальное
наблюдение места повреждения ОК.
6.8.3.3 При
аварии на ВОЛП сменный персонал ОРП на основании данных системы управления ВОЛП
определяет поврежденный ЭКУ и передает эту информацию в УПУ.
6.8.3.4 Если
повреждение произошло на прилегающем к ОРП участке регенерации, то сменный
персонал ОРП проводит измерения с помощью оптического рефлектометра по всем
свободным оптическим волокнам для определения расстояния от точки измерения до
места повреждения ОК и выявления исправных ОВ на данном участке.
При определении
расстояния до места повреждения результаты измерений по разным ОВ могут
отличаться, поэтому в качестве измеренного необходимо брать среднее значение по
всем свободным ОВ.
6.8.3.5 Если
свободные ОВ на поврежденном ЭКУ отсутствуют, то измерения следует проводить по
ОВ, используемым для передачи информации. Подключать оптический рефлектометр к
ОВ, используемым для приема, не допускается, т.к. это может привести к выходу
из строя оптического рефлектометра.
6.8.3.6 Если
поврежден ЭКУ между НРП, то измерения по . 6.8.3.4- 6.8.3.5 с НРП, ближайшего
по отношению к месту нахождения измерителя, проводит АВБ №1 ЛТЦ (эксплуатационного
предприятия).
6.8.3.7 При
использовании систем автоматического мониторинга волоконно-оптических кабелей
(САМ-ОК) измерения на поврежденном участке по п. 6.8.3.4 проводит оператор центра
технического обслуживания.
6.8.3.8
Используя результаты измерений по - 6.8.3.4 - 6.8.3.7, измеритель АВБ ЛТЦ (эксплуатационного
предприятия) определяет расстояние по волокну до места повреждения ОК от
ближайшей к повреждению муфты. При этом необходимо использовать данные “оптических
расстояний” до муфт, содержащиеся в технической документации на поврежденный
участок.
6.8.3.9
Полученное расстояние до места повреждения ОК по 6.8.3.8 специалист АВБ приводит
в соответствие с физической длиной кабеля по формуле:
Lфиз.
= Lопт./k, (1)
где Lфиз.
- физическая длина ОК от ближайшей муфты до места повреждения;
Lопт.
- оптическая длина ОК от ближайшей муфты до места повреждения;
k - коэффициент
укорочения физической длины ОК по отношению к оптической ОК (берется из
технической документации на поврежденный участок).
6.8.3.10 После
определения физической длины ОК от ближайшей муфты до места повреждения специалист
АВБ ЛТЦ (эксплуатационного предприятия) по планшетным схемам определяет место
повреждения на карте.
6.8.3.11 В том
случае, если точность определения места повреждения на карте по какой-либо
причине (большое расстояние до места повреждения, отсутствие в технической документации
оптических расстояний до муфт со стороны проведения измерений и т.п.) вызывает
сомнения, то измерения по п.п. 6.8.3.4 - 6.8.3.10 повторяют с другого НРП.
6.8.3.12 После
привязки точки повреждения ОК к трассе по карте представители АВБ ЛТЦ
(эксплуатационного предприятия) выезжают к ближайшей муфте с КИП от места, где
произошло повреждение.
6.8.3.13
Подключив генератор трассопоискового прибора на КИП к бронепокрову ОК, проверяют
наличие сигнала генератора в 40 -
6.8.3.14 Если
место повреждения кабелеискателем не определяется (например, когда внешние
покровы ОК не повреждены), то участок предполагаемого повреждения перекрывается
ВОКВ:
а) между
соседними муфтами,
б) на
расстоянии примерно
6.8.3.15 Для
поддержки связи с остальной частью АВБ №1 и охраны генератора у КИП остается
член АВБ с переносной радиостанцией.
6.8.4
Техническая документация, используемая при восстановлении ЛКС ВОЛП*
Для
оперативного устранения аварии на ЛКС ВОЛП АВБ ЛТЦ (эксплуатационного предприятия)
должна иметь следующую техническую документацию:
- монтажные
схемы на ЭКУ (схема расположения строительных длин ОК с указанием расстояний
между муфтами, расстояний до муфт от НРП (ОРП), меток на кабеле на входе в
муфты, запаса кабеля в котлованах, схема расположения КИП);
Примечание -
Все расстояния в монтажных схемах приводятся по меткам расстояния, нанесенным
изготовителем кабеля на его оболочке.
- таблицу с
“оптическими расстояниями” от НРП (ОРП) до муфт, которая составляется по
результатам измерений оптическим рефлектометром (таблица нарастающих длин);
6.8.5
Организация служебной связи**
6.8.5.1
Служебная связь является необходимым элементом технологического процесса АВР и
организуется немедленно по прибытии АВБ на поврежденный ЭКУ.
6.8.5.2 В
процессе АВР организуются временные каналы служебной связи:
Если
протяженность канала превышает радиус действия имеющихся радиостанций, может
быть применена ретрансляция через оператора промежуточной радиостанции,
временно разворачиваемой в определенном месте на трассе кабельной линии, либо
через стационарный автоматический ретранслятор.
Применение
ретрансляции дает возможность осуществлять непрерывную радиосвязь КУ (ОРП) с
движущейся вдоль трассы кабеля бригадой.
При наличии
оптических телефонов связь между АВБ и НРП осуществляется по ОВ, номер которого
определен технологической картой на АВР, путем подключения “пигтейла” со
стороны повреждения через механический соединитель и через переходную розетку и
“патчкорд” со стороны НРП (ОРП).
6.8.6 Прокладка
и монтаж ВОКВ
6.8.6.3
Подвеска кабеля ВОКВ на опорах существующих линий предварительно должна быть
согласована с владельцами этих линий.
6.8.6.6 После
организации временной схемы восстановления линии передачи ВОЛП с помощью ВОКВ организуются
мероприятия по охране ВОКВ с использованием людских резервов и необходимых
транспортных средств на период проведения АВР [14].
6.8.6.7 После
каждого использования ВОКВ она должна быть очищена от загрязнений, намотана на
барабан или смотана в бухты, доставлена к месту штатного хранения и проверена.
В целях
обеспечения большей надежности работы ВОКВ рекомендуется при наличии возможности
заглублять ВОКВ и МЗВ в грунт не менее, чем на
6.8.6.8 После
обнаружения места повреждения ОК необходимо откопать две траншеи длиной не
менее
6.8.6.9 Профиль

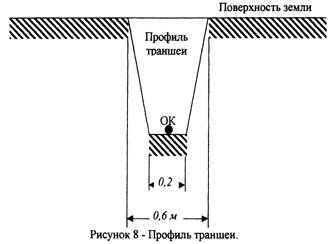

траншеи при земляных работах может иметь вид, приведенный на рисунке 8.

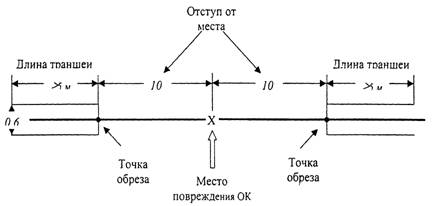

Рисунок 7 -
Схема траншей при восстановлении ВОЛП с помощью ВОКВ
6.8.6.14 Рытье
котлованов (траншей) в талых грунтах выполняется в основном вручную, штыковыми
и совковыми лопатами. В непесчаных грунтах естественной влажности рытье
котлованов на глубину заложения ОК (0,9 -
6.8.6.15 В
песчаных грунтах естественной влажности котлованы (траншеи) глубиной до
6.8.6.16 При
глубине свыше
6.8.6.22 После
визуального обнаружения локального места повреждения линейного ОК для
организации временной связи с помощью одноэлементной ВОКВ выполняются следующие
основные мероприятия:
- откапываются
две траншеи длиной не менее
- при
обеспечении необходимых параметров в соединениях и установлении соответствия
измеренного затухания энергетическому потенциалу системы, производится
включение оборудования линейного тракта.
6.8.6.23
Необходимость использования многоэлементных ВОКВ определяется обстоятельствами,
изложенными выше. Отсутствие возможности определить места повреждения линейного
ОК визуальным путем предусматривает две схемы организации временной связи.
6.8.6.24
Согласно первой схеме необходимо с концов регенерационного участка с помощью
рефлектометра определить места повреждения линейного ОК. Для средней длины регенерационного
участка (порядка
Данная величина
погрешности должна учитываться при определении мест установки разветвительных
муфт.
В установленных
местах выполняется откопка ОК и котлованов для разветвительных муфт. Откопанный
ОК разрезается, его концы очищаются от загрязнений и вводятся в линейные
разветвительные муфты.
Дальнейший
порядок монтажа линейного ОК и ОК ВОКВМ аналогичен рассмотренному в 6.8.6.2.2.
Одновременно
выполняются работы по прокладке и монтажу промежуточных отрезков ВОКВМ. Путем последовательного
наращивания строительных длин ВОКВМ обеспечивается перекрытие поврежденного участка
ОК значительной протяженности.
Детально
вопросы прокладки и монтажа ВОКВМ-1 и ВОКВМ-2 изложены в соответствующих
инструкциях, входящих в состав комплектации этих изделий.
Применение
данной схемы организации временной связи целесообразно по времени и трудозатратам
лишь при проведении работ в летнее время и при легком составе грунта.
6.8.6.25 Вторая
схема предусматривает развертывание ВОКВМ между линейными муфтами, ограничивающими
участок повреждения ОК. Линейные муфты откапываются, вскрываются, сростки
"рабочих" волокон демонтируются. С двух сторон поврежденного участка
выполняются измерения (рефлектометром) с целью уточнения мест повреждений ОК.
Одновременно
выполняется прокладка и стыковка отрезков ВОКВМ. Целесообразно вести размотку и
стыковку отрезков ВОКВМ двумя бригадами с двух сторон участка. Оптические
кабели ВОКВМ вводятся в линейную муфту и фиксируются с помощью вводных
устройств. Далее волокна линейного ОК соединяются с ОВ вставки посредством СМ
или же сваркой.
Согласно данным
хронометража, время стыковки отдельных отрезков составной ВОКВ одним работником
составляет для механического соединителя 3-5 минут; для соединения двух вилок
СОР -1,5 минуты.
Время монтажа
двух отрезков 8-ми волоконного ОК с помощью СОР (с учетом ввода, закрепления ОК
в МЗВ и укладки волоконных модулей) 15 мин.
Общее время
прокладки, монтажа и измерений смонтированной ВОКВС длиной
При организации
временной связи по второй схеме к преимуществам этой схемы следует отнести:
- отсутствие
необходимости в монтаже линейных разветвительных муфт;
- повышение
точности определения мест повреждения ОК за счет подключения рефлектометра к ОВ
в демонтируемых муфтах.
Эффективность
применения данной схемы существенно повышается при проведении АВР на линиях передачи,
оптический кабель которых проложен в защитных пластмассовых трубах [15].
Линейные муфты
таких линий размещаются в специальных смотровых устройствах (пунктах
оперативного доступа). Это существенно уменьшает объем земляных работ, выполняемых
для подключения к ОК.
Недостатком
данной схемы является проводимый демонтаж линейных муфт, ограничивающих участок
повреждения ОК, и необходимость восстановления нарушенных рабочих волокон
линейного ОК, а также самих муфт.
6.8.6.26 После
монтажа ВОКВМ производятся контрольные измерения и последующее подключение оборудования
линейного тракта [16].
6.9 Организация
работ по восстановлению поврежденной кабельной линии ВОЛП по постоянной схеме
6.9.1 Общие
положения.
6.9.1.1
Восстановление поврежденной ВОЛП по постоянной схеме производится с использованием
постоянной оптической кабельной вставки (ПОКВ).
Непосредственное,
без применения ВОКВ, время включения ПОКВ не должно превышать времени устранения
линейного повреждения на ВОЛП, а именно 10 часов.
- прокладка
ПОКВ в отрытую траншею или кабелеукладчиком (при большой длине ПОКВ),
- прокладка
ПОКВ в канализации (если повреждение произошло в городской черте),
6.9.1.9
Прокладка ПОКВ осуществляется в соответствии с принятыми правилами строительства
ВОЛП силами или при участии ЛТЦ, в зоне которого произошло повреждение.
6.9.1.10 Перед
началом работ по включению ПОКВ необходимо обеспечить служебную связь:
6.9.1.14 После
завершения работ по прокладке ОК постоянной вставки и по монтажу муфт проводится
рекультивация земель на участке проведения земляных работ.
6.9.2
Определение длины ПОКВ
6.9.2.1 Длина
ПОКВ в каждом конкретном случае определяется индивидуально, в зависимости от
характера повреждения ОК, и может находиться в пределах от
6.9.2.4 При
повреждении ОК в результате воздействия землеройных машин либо при повреждении
ОК в результате смещения грунта, разрушения кабельной канализации и т.д.,
возможно появление продольных нагрузок на ОК, которые могут привести к
ускоренному усталостному разрушению ОВ. В этом случае длина ПОКВ определяется
на основании анализа условий повреждения.
6.9 3 Способы
включения ПОКВ.
6.9.3.1 При
организации ПОКВ следует руководствоваться положениями, изложенными в 6.2.
6.9.3.2 В
зависимости от условий повреждения ВОЛП возможны следующие варианты включения
ПОКВ:
- путем замены
всей строительной длины ОК (в этом случае количество муфт на оптической линии
не изменяется, а происходит перемонтаж уже существующих муфт).
6.9.4 Переход
от ВОКВ к ПОКВ без перерыва действия связей
6 9.4.1 Во всех
случаях перед началом работ по переходу от ВОКВ к
ПОКВ необходимо
подать заявку в СОУ для оповещения потребителей о
возможном
пропадании связи.
6.9.4.2 Переход
от ВОКВ к ПОКВ без перерыва связи возможно в следующих случаях:
- наличие
возможности резервирования трафика поврежденной ВОЛП с помощью других линий
передачи;
наличие
достаточного количества свободных волокон в восстанавливаемом ОК (при резервировании
систем передачи по схеме “1+
- в ходе АВР
при включении ВОКВ разделка и подготовка концов поврежденного ОК должна
выполняться в соответствии с инструкцией на муфту, которая будет использована
при монтаже ПОКВ. Это решение принимает руководитель АВБ в зависимости от
характера и условий повреждения и хода АВР;
- конструкция
муфт и кабеля восстанавливаемой ВОЛП должны позволять осуществить такой переход
без перерыва действия связей.
6.9.4.5 При
переходе от ВОКВ к ПОКВ во втором случае проводятся все необходимые подготовительные
работы по 6.9.1.11 , вскрываются муфты ВОКВ, затем во вскрытые муфты
устанавливается кабель ПОКВ. Свободные волокна поврежденного ОК свариваются с
соответствующими волокнами ПОКВ и производится проверка качества сварки с
помощью рефлектометра. После этого осуществляют перевод систем передачи,
работающих по ВОКВ, на смонтированные волокна ПОКВ.
6.9.5 Методика
контроля затухания сростков оптического волокна при монтаже постоянной
кабельной вставки
50 % сростков.
6.9.5.4
Измерения на основе методики однократного измерения суммарного затухания в двух
соединениях ОВ по концам кабельной вставки производятся в следующем порядке:
а) Измерения
выполняются с одной стороны, с ближайшего от кабельной вставки конца регенерационного
участка.
б) В процессе
измерений вставка рассматривается на рефлектограмме как один сросток, измерения
выполняются в соответствие с техническим описанием оптического рефлектометра по
методике измерения затухания соединения ОВ.
в) Параметры
оптического рефлектометра, в том числе длительность зондирующего импульса и
время усреднения, должны выбираться так, чтобы отношение сигнал/помеха SNR в
месте отображения вставки на рефлектограмме удовлетворяло условию
SNR а3,
дБ.
Значения а3
могут быть рассчитаны по формуле
где а -
значение измеряемой величины.
При этом длина
прилегающих к вставке регулярных участков ОВ должна быть не менее значений,
указанных в таблице 3.
Таблица 3
Длительность
зондирующего импульса |
10нс |
100нс |
1 МКС |
Минимальная
длина участка волокна |
40м |
80м |
600м |
г)Результат
измерения суммарного затухания в двух соединениях ОВ по концам кабельной
вставки аc определяется формулой
где ар
- значение суммарного затухания в двух соединениях ОВ по концам кабельной
вставки, определяемое по рефлектограмме
1 и - поправки.
д) Значение
поправки 1определяется
формулой
где LB
- длина кабельной вставки, км;
(B,
2 - коэффициенты затухания оптических волокон кабельной
вставки и уложенной за ней строительной длины, соответственно, дБ/км.
Если длина
вставки LB
е) Если вставка
выполняется внутри одной строительной длины, то поправка =
0 дБ.
Если вставка
выполняется на стыке строительных длин ОК, значение поправки
определяется формулой
где аP2,
аP1, - результаты измерения затухания стыка оптических волокон
строительных длин до и после кабельной вставки соответственно. Они получены при
измерениях, выполненных до повреждения ОК (ремонт которого осуществляется
данной вставкой) с двух сторон ЭКУ: со стороны строительной длины, уложенной
перед вставкой и за ней, соответственно, дБ.
ж) Согласно
6.9.5, перечисление д, е, если длина вставки менее
и) Если
допускается применение альтернативной методики двухстороннего раздельного измерения
затухания соединений кабельной вставки, а именно: при двухсторонних измерениях
отношение сигнал/помеха по 6.9.5, перечисление в, а длина вставки и прилегающих
к ней регулярных участков волокна не менее значений по таблице 1, то измеритель
вправе выбрать, по какой методике (основной или альтернативной) выполнять
измерения.
6.9.6
Идентификация деградирующих соединений ОВ кабельной вставки
6.9.6.3
Исходная рефлектограмма ОВ - характеристика обратного рассеяния ОВ, полученная
в результате контрольных измерений после монтажа постоянной вставки.
Текущая
рефлектограмма ОВ - характеристика обратного рассеяния волокна, полученная в
результате периодических измерений.
6.9.6.4
Рефлектограммы снимаются с одной стороны и с ближайшего от кабельной вставки
конца ЭКУ.
6.9.6.5
Длительность зондирующего импульса выбирается таким образом, чтобы перекрываемое
импульсом расстояние LИ не превышало длины кабельной вставки LВ
(т.е. LИ LВ). Для оценки расстояния LИ
можно пользоваться таблицей 4.
Таблица 4
Длительность
зондирующего импульса |
10 нс |
100 нс |
1 мкс |
Перекрываемое
импульсом расстояние, м |
5 |
30 |
200 |
6.9.6.6
Значения расстояний до начала и конца кабельной вставки берутся из протоколов
контрольных измерений в процессе монтажа вставки.
6.9.6.7 В
качестве основного метода оценки рекомендуется метод сравнения, в качестве альтернативного
- метод наложения.
6.9.6.8 Способ
сравнения реализуется следующим образом:
а) Длительность
зондирующего импульса и число усреднений выбираются таким образом, чтобы
отношение сигнал/помеха в точке измерений (в месте отображения конца кабельной
вставки на рефлектограмме) удовлетворяло условию по 6.9.5, перечисление в.

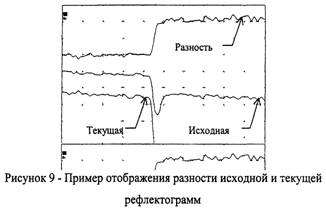

б) В
соответствии с техническим описанием оптического рефлектометра на экран дисплея
оптического рефлектометра вызываются исходная и текущая рефлектограммы. Затем
на рефлектометре устанавливается режим сравнения рефлектограмм. Разность
приведенных рефлектограмм на рисунке 9 в области кабельной вставки отображается
на экране дисплея перепадом - ступенькой вверх.
в) В
соответствии с руководством по эксплуатации оптического рефлектометра
измеряется расстояние до ступеньки на рефлектограмме, отображающей разность
значений исходной и текущей рефлектограмм. Если это расстояние соответствует
расстоянию до соединения линейного ОК со вставкой, то это соединение следует считать
деградирующим.
6.9.6.9 Метод
наложения реализуется следующим образом:
а) Длительность
зондирующего импульса и число усреднений рефлектометра выбираются таким
образом, чтобы соотношение сигнал/помеха в точке измерений (в месте отображения
конца кабельной вставки на рефлектограмме) удовлетворяло условию по 6.9.5, перечисление
в.
б) В
соответствии с руководством по эксплуатации рефлектометра на экран дисплея
оптического рефлектометра вызывается исходная и текущая рефлектограммы.
в)
Рефлектограммы масштабируются так, чтобы кабельная вставка занимала около 1/5
экрана дисплея и располагалась посередине.
г) Совмещают
регулярные участки исходной и текущей рефлектограмм, расположенные перед
вставкой (рисунок. 10).
д) Совмещают
регулярные участки исходной и текущей рефлектограмм, расположенные за вставкой
(рисунок 11).
е) Если при
совмещении регулярных участков рефлектограмм до вставки прилегающие к ним
участки рефлектограмм расходятся сразу от конца регулярного участка (рисунок
10а), а при совмещении регулярных участков рефлектограмм за вставкой
прилегающие к ним участки рефлектограмм на вставке совпадают с погрешностью
10-20 % (рисунок 11а), то как “деградирующее” идентифицируют соединение в
начале кабельной вставки.
ж) Если при
совмещении регулярных участков рефлектограмм до вставки прилегающие к ним
участки рефлектограмм на вставке совпадают с погрешностью 10-12 % (рисунок
10б), а при совмещении регулярных участков рефлектограмм за вставкой
прилегающие к ним участки рефлектограмм на вставке расходятся сразу перед началом
регулярного участка (рисунок 11б), то как “деградирующее” идентифицируют
соединение в конце кабельной вставки.
и) Если при
совмещении регулярных участков рефлектограмм до вставки прилегающие к ним
участки рефлектограмм на вставке расходятся сразу от конца регулярного участка,
а при совмещении регулярных участков рефлектограмм за вставкой прилегающие к
ним участки рефлектограмм на вставке расходятся сразу перед началом регулярного
участка (рисунок 11б), то как “деградирующее” идентифицируют оба соединения.

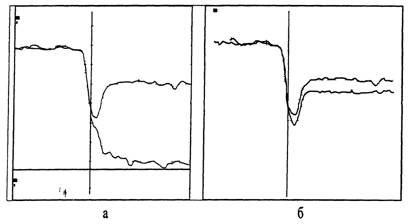

Рис 10 - К
определению “деградирующего” соединения

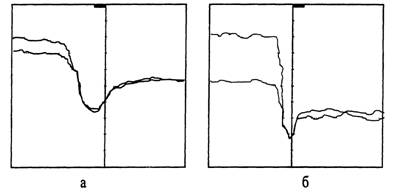

Рис. 11. К
определению “деградирующего” соединения
Приложение А
(рекомендуемое)
Оснащение
ремонтно-восстановительной спецмашины (ЛИОК) на базе автомашины КАМАЗ (УРАЛ,
ЗИЛ и др.)
Таблица А 1
Наименование
изделия |
Кол |
Примечание |
Агрегат
бензоэлектрический АБ-2 |
1
шт |
Мощность 2
кВА |
Рефлектометр
оптический |
1
шт |
|
Сварочный
аппарат |
1
шт |
|
Оптический
тестер (комплект) |
1 компл |
|
Комплект
оптических телефонов |
1 компл |
|
Инструмент
для монтажа ОК с очистителем ОК |
1
компл |
Набор
инструментов зависит от типа используемой ВОКВ |
Муфты с
ремонтным комплектом |
3 шт |
Для
использования при организации постоянной вставки |
Шнуры
"патчкорд" |
2
шт |
Длина шнуров |
Комплект для
восстановления изоляции пластмассовой оболочки ОК |
1
компл |
|
Термоусаживаемые
колпачки для ОК |
10
шт |
|
Фонарь
электрический |
1
шт |
|
Электромолоток |
2
шт |
|
Стол для монтажа
ОК |
1
шт |
|
Термос для
воды на |
2
шт |
|
Измерительная
катушка с ОВ |
1
шт |
Длина ОВ |
Инструмент
для монтажа механических соединителей |
1
компл |
|
Механический
соединитель |
Количество
соответствует удвоенному кол-ву волокон в ОК, плюс 4 шт |
|
Приложение Б
(рекомендуемое)
Состав АВБ №1,
ведомость ее комплекта
1 Состав
бригады 5 человек:
2 Документы:
- таблица
коэффициентов укорочения физической длины ОК по отношению к оптической из-за особенностей
конструкций ОК;
-
технологические карты на устранение повреждений на ЭКУ.
3 Приборы и
устройства:
- рефлектометр
оптический с измерительной катушкой (длина ОВ 500м);
- радиостанция
переносная, либо альтернативные средства связи (сотовый, транкинговый или спутниковый
телефон и др.) - 2 шт.;
4 Инструмент:
- комплект
инструментов для монтажа муфт с очистителем кабеля от гидрофобного заполнителя;
- комплект
инструментов для монтажа механических соединителей;
- механические
соединители в размере не менее удвоенного числа волокон в ОК, плюс 4 шт.
Приложение В
(рекомендуемое)
Состав АВБ №2,
ведомость ее комплекта
Состав бригад
по ППР
Таблица B.1
Вид ППР |
Состав и оснащение бригады |
Примечание |
||
Измерение
сопротивления изоляции “бронепокров ОК -земля” и целостности брони |
Водитель
(а/м УАЗ) - 1 чел. Измеритель
(электромеханик) - 2 чел. Мегаомметр
типа М4100/1-5 (1 шт.) |
Бригада
организуется из состава сотрудников ЛТЦ. |
||
Измерение
параметров устройств защиты ЛКС |
Водитель
(а/м УАЗ) - 1 чел. Измеритель
(электромеханик ЛТЦ)-2 чел. Измеритель
(инженер ЭП) -1 чел. Мегаомметр
типа М4100/1-5 (1 шт.), прибор
ИМПИ-3, “ Dynatel” фирмы “3М” или аналог, аккумулятор - 1 шт. |
Бригада
организуется из состава сотрудников ЛТЦ при участии сотрудника ЭП. |
||
Измерение
параметров передачи ОВ |
Водитель
(а/м УАЗ) - 1 чел. Измеритель
(инженер ЭП) -1 чел. Оптический
рефлектометр ( 1 шт.), комплект
измерительных шнуров, катушка
ОВ, источник
энергоснабжения рефлектометра. |
Бригада
организуется из состава сотрудников ЭП. |
||
Приложение Д
(справочное)
Муфты
оптические и их основные конструктивные особенности
Таблица Д. 1
Тип муфты,
изготовитель |
Емкость,
сростков ОВ |
Конструктивные
особенности |
||
"МОНСТР"
ООО
"Севербуммаш" (Россия) |
48 |
Тупиковая
муфта из нержавеющей стали. Герметизация кабелей термоусаживае-мыми трубками,
кожуха с основанием -резиновой прокладкой. Количество вводов - 3. |
||
R 30208 Фирма "Reichle+De-Massari" (Швейцария) |
48 |
Тупиковая
муфта из полиэтилена высокой плотности. Герметизация кабелей термоусаживае-мыми
трубками, кожуха с основанием -резиновой прокладкой. Количество вводов - 3. |
||
FOSC 100 Фирма
"Raychem" (США) |
48 |
Тупиковая
муфта из полипропилена. Герметизация кабелей, а также кожуха с основанием -
термоусаживаемыми трубками. Количество вводов - 5. |
||
UCSO 4-6 Фирма
RXS/Siemens (ФРГ) |
20 |
Корпус муфты
имеет по 2 кабельных ввода с каждой стороны. Герметизация корпуса и вводов ОК
-герметиком. Количество вводов - 5 |
||
2500 LG Фирма
"AT&T" (США) |
24 |
Тупиковая
муфта из полипропилена. Герметизация корпуса с основанием -резиновой прокладкой,
кабелей сальниками и заливкой. Количество вводов - 2 или 6. |
||
2173-S Фирма “3М”
(США) |
48 |
Муфта из
полипропилена. Герметизация корпуса с основанием и кабелей - герметиком. Количество
вводов - 2 с каждой стороны. |
||
МТОК-96 ЗАО
“Связьстройдеталь” (Россия) |
96 |
Тупиковая
муфта из полиэтилена. Герметизация кабелей, а также корпуса с оголовником -
термоусаживаемыми трубками. 3 кабельных ввода и 2 ввода для КИП. |
||
МОМЗ ОАО
“Лентелефонстрой” (Россия) |
|
Муфта из
нержавеющей стали. Герметизация кабелей - сальниками, корпуса с крышкой - резиновыми
прокладками. Количество вводов определяется заказом. |
||
Приложение Ж
(справочное)
Комплектации
временных оптических кабельных вставок
Таблица Ж. 1 -
Комплектация одноэлементной временной оптической кабельной вставки
№ |
Обозначение |
Наименование |
Кол-во |
Обозначение
упаковочного или укладочного места |
Приме чание |
|
ВОКВО |
Вставка
оптическая кабельная временная одноэлементная |
|
|
|
1 |
ОК |
Оптический
кабель ОККВ- 10-02-0,21 -8 ПБТ l = 50м |
1
шт. |
В
бухте |
|
2 |
МЛР |
Муфта
линейная разветвительная * |
2
шт. |
В
индивидуальной таре |
|
3 |
УВ |
Устройство
ввода |
2
шт. |
На
ОК |
|
4 |
КЗ |
Защитный
кожух для концов ОК |
2
шт. |
На
ОК |
|
5 |
КИ |
Комплект
инструментов |
1
ком п. |
В
монтажном чемодане (МЧ) |
|
6 |
СМУ-1 |
Соединитель
механический ** |
1 ком
п. |
В
индивидуальной таре |
Внутри
МЧ |
|
|
Комплект
эксплуатационной документации |
|
|
|
7 |
ТО
и ИЭ |
Техническое
описание и инструкция по эксплуатации |
1
шт. |
В
индивидуальной таре |
Внутри
МЧ |
8 |
П |
Паспорт |
1
шт. |
В
индивидуальной таре |
Внутри
МЧ |
* Данный
комплект предусматривает использование линейной разветвительной муфты типа
"Монстр" ( ООО "Севербуммаш"). ** Один
комплект СМУ-1 содержит 20 механических соединителей. |
Таблица Ж.2 -
Комплектация для 6- волоконной ВОКВМ-1 (длиной
Обозначение
* |
Наименование |
Кол-во |
Обозначение
упаковочного или укладочного места |
Примеча
ние |
ВОКВМ-
1 |
Вставка
оптическая кабельная временная многоэлементная |
|
|
|
ДС |
Строительные
длины ОК: l
= 1053м l
= 1120м l
= 1140м |
1
шт. 1
шт. 1
шт. |
На
барабане На барабане На барабане |
|
БК |
Барабан
кабельный с тележкой |
3
шт. |
|
|
МЗВ |
Муфта
защитная временная |
2
шт. |
В
индивидуальной таре |
|
СМУ-1 |
Соединитель
механический* |
2
комп. |
В
индивидуальной таре |
Внутри
МЧ |
МЛР |
Муфта
линейная разветвительная ** |
2
шт. |
В
индивидуальной таре |
|
УВ |
Устройство
ввода |
2
шт. |
На
ОК |
|
КЗ |
Защитный
кожух для концов ОК |
6
шт. |
На
ОК |
|
КИ |
Комплект
инструментов |
1
ком. |
Внутри
МЧ |
|
|
Комплект
эксплуатационной документации |
|
|
|
ТО
и ИЭ |
Техническое
описание и инструкция по эксплуатации |
1
шт. |
В
индивидуальной таре |
Внутри
МЧ |
П |
Паспорт |
1
шт. |
В
индивидуальной таре |
Внутри
МЧ |
* Один
комплект СМУ-1 содержит 20 механических соединителей. ** Данный
комплект предусматривает использование линейной разветвительной муфты типа
"Монстр" ( ООО "Севербуммаш"). |
Таблица Ж.3 -
Комплектация 8-волоконной многоэлементной ВОКВМ-2 вставки (длиной
Обозначение |
Наименование |
Кол-во |
Обозначение
упаковочного или укладочного места |
Приме-чание |
ВОКВМ-2 |
Вставка
оптическая кабельная временная многоэлементная |
|
|
|
ОК |
Концевой
отрезок: l = 35м l = 35м |
1 шт. 1 шт. |
В бухте В бухте |
|
ОС |
Промежуточный
отрезок: l = l = l = l = l = |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
На барабане
На барабане На барабане На барабане На барабане |
|
БК |
Барабан
кабельный с тележкой |
5
шт. |
|
|
МЗВ |
Муфта
защитная временная |
6
шт. |
В
индивидуальной таре |
|
PC |
Соединительная
розетка FC |
48
шт. |
В
индивидуальной таре |
Внутри
МЧ |
СМУ-1 |
Соединитель
механический* |
1
ком п. |
В
индивидуальной таре |
Внутри
МЧ |
МЛР |
Муфта
разветвительная ** |
2
шт. |
В
индивидуальной таре |
|
УВ |
Устройство
ввода |
2
шт. |
На
ОК |
|
КЗ |
Защитный
кожух для концов ОК |
14
шт. |
На
ОК |
|
ки |
Комплект
инструментов |
1
ком п. |
Внутри
МЧ |
|
|
Комплект
эксплуатационной документации |
|
|
|
ТОиИЭ |
Техническое
описание и инструкция по эксплуатации |
1
шт. |
В
индивидуальной таре |
Внутри
МЧ |
п |
Паспорт |
1
шт |
В
индивидуальной таре |
Внутри
МЧ |
* Один
комплект СМУ-1 содержит 20 механических соединителей. ** Данный
комплект предусматривает использование линейной разветвительной муфты типа
"Монстр" ( ООО "Севербуммаш"). |
Приложение И
(рекомендуемое)
План-график
проверок ВОКВ на 200... г.
Таблица И. 1
Вилы
работ |
Периодичность |
Проверку произвел (дата, фамилия, подпись) * |
|
1
-е полугодие |
2-е
полугодие |
||
Проверка
комплектации, осмотр элементов ВОКВ |
1
раз в 6 мес. |
|
|
Пополнение
утерянных элементов ВОКВ |
1
раз в 6 мес. и после каждого использования |
|
|
Ремонт
(замена) неисправных элементов ВОКВ |
1
раз в 6 мес. и после каждого использования |
|
|
* В графе
фиксируется также время использования ВОКВ при АВР. |
Приложение К
(рекомендуемое)
Универсальная
временная оптическая кабельная вставка (УВОКВ)
УВОКВ
предназначена для оперативного временного восстановления поврежденного ОК, а в
комплекте с оптико-электронной аппаратурой преобразования - и для восстановления
ЭКУ линий передачи, построенных на медных кабелях связи. Разработана по заказу
ОАО "Ростелеком".
УВОКВ также
может быть использована для организации оперативной связи по ОК на локальных
сетях связи различного назначения.
Комплектация:
-до восьми
строительных длин 4-х ,6-ти, 8-ми или 12* волоконного ОК длиной до
1200 м** каждая, оконцованные с двух сторон разъемными соединителями
и оснащенных защитными кожухами;
Преимущества:
1.
Оперативность организации связи.
4. Малые
габариты и масса
5. Простота
технологии монтажа, невысокие требования к квалификации персонала, выполняющего
прокладку и монтаж УВОКВ.
6. Возможность
монтажа УВОКВ во взрывоопасных и труднодоступных местах.
ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Оптический
кабель тип ОККВ-10-02-0,21-6(8)
диаметр
растягивающее
усилие: 1,5 кН
раздавливающее
усилие: 1 кН/см
количество
одномодовых волокон: 4, 6 или 8
Затухание не
более:
0,35 дБ/км ( = 1,31 мкм)
0,21 дБ/км (
= 1,55 мкм)
диапазон
рабочих температур от минус 40°С до50°С
количество
допустимых перемоток:
20 - при
температуре выше минус 10°С
7 - при
температуре ниже минус 10°С
допустимый
радиус изгиба -
Разъемные тип:
FC/SPC, FC/APC
оптические
оптические потери < 0,3 дБ
соединители
обратное отражение < -40 дБ, < -60 дБ*
(коннектор +
розетка) рабочая температура от минус 40°С до 50°С
количество
стыковок-расстыковок - 500 (мах < 0,2 дБ/км)
Механические Тип:
Fibrlok (3М), ACA-UC ULTRA (США),
оптические
СМУ-1 (ЦНИИС)
соединители
оптические потери < 0.2 дБ
обратное
отражение < -50 дБ
рабочая
температура от минус 40°С до 80°С
Муфта тип
"Монстр" (ООО "Севербуммаш")
линейная
количество вводов: 3
разветвительная
Емкость: 48 сростков
материал
корпуса: нержавеющая сталь
габариты: 370 х
Муфта тип:
тупиковый
защитная
временная степень защиты: IР54 по ГОСТ 14254-80 габариты: 78 х 212 х
Барабан
кабельный тип ПКБ-1
с тележкой
габариты: 720 х
Приложение Л
(справочное)
Библиография
[1]
Рекомендации по восстановлению работоспособности оптического кабеля с помощью
временных оптических кабельных вставок на магистральной и внутризоновых линиях
передачи. М, Госкомсвязи России,
[2] Инструкция
по аварийно-восстановительным . работам на междугородных кабельных линиях
связи. М.,
[3] Временная
инструкция по аварийно-восстановительным работам на волоконно-оптических линиях
связи. ТЦМС-
[4] Руководство
по прокладке, монтажу и сдаче в эксплуатацию волоконно-оптических линий связи
магистральных и внутризоновых сетей (Линейно-кабельные сооружения). М.,
ССКТБ-ТОМАС ,
[5] Инструкция
по устранению линейных повреждений ВОЛС. ТЦМС-5, 1997г.
[6] Правила
технической эксплуатации линейно-кабельных сооружений междугородных линий
передачи, книга
[7] РД
45.047-99 Линии передачи волоконно-оптические на магистральной и внутризоновых
первичных сетях ВСС России. Том “Техническая эксплуатация”. М., “Резонанс”,
1999г.
[8] Типовая
инструкция по восстановлению ВОЛП в чрезвычайных ситуациях для оптического
кабеля, проложенного в грунт. ОАО “Ростелеком”, 1998г.
[9] Соединитель
механический. Техническое описание и инструкция по эксплуатации. М., ЦНИИС,
[10] Вставки
оптические кабельные временные. Техническое описание и инструкция по эксплуатации.
М., ЦНИИС,
[11] Муфта
тупиковая оптического кабеля МТОК-96 . Технические условия 5206-016-27564371-98.
[12]
Руководство по монтажу муфты МТОК 96-01-IV для магистральных и зоновых оптических
кабелей связи (Редакция 2). Утверждено Связьстройдеталь
[13] Правила по
охране труда при работах на кабельных линиях связи и проводного вещания (радиофикации).
М, Недра,
[14] Правила
охраны линий и сооружений связи Российской Федерации. М.,
[15] Типовая
инструкция по восстановлению ВОЛП в чрезвычайных ситуациях для оптического
кабеля, проложенного в защитной пластмассовой трубе. НТЦ связи ЦНИИС-РТК,
1999г.
[16] Нормы
приемосдаточных измерений элементарных кабельных участков магистральных и
внутризоновых подземных волоконно-оптических линий передачи сети общего пользования.
М., Госкомсвязи России,
Вернуться
на главную |
Вернуться
в реестр базы данных Нормативных
документов |
Вернуться
в базу данных нормативных
документов |
|
---|
