РД 45.004-2000

РУКОВОДЯЩИЙ ДОКУМЕНТ ОТРАСЛИ

____________________________________________________________________

СИСТЕМА ПОКАЗАТЕЛЕЙ КАЧЕСТВА УСЛУГ МЕСТНОЙ ТЕЛЕФОННОЙ СЕТИ

Основные положения

_____________________________________________________________________

Дата введения 2000-09-01

1 Область применения

Настоящий руководящий документ систематизирует классификацию услуг местной телефонной сети.

Руководящий документ устанавливает типовую структуру системы показателей качества услуг местной телефонной сети для всех услуг в соответствии с их классификацией.

Руководящий документ устанавливает основные положения системы контроля этих показателей.

Руководящий документ определяет параметры, показатели качества и их коды как для сети в целом, так и для различных элементов сети (различных систем оборудования средств связи).

Руководящий документ предназначен для использования операторами местных телефонных сетей, независимо от форм собственности и ведомственной принадлежности этих сетей и используемых средств связи, контролирующими их органами, а также, при сертификационных испытаниях.

2 Нормативные ссылки

В настоящем руководящем документе использованы ссылки на следующие стандарты:

ГОСТ 40.9001-88 (ИСО 9001-87) Система качества. Модель для обеспечения качества при проектировании и (или) разработке, производстве, монтаже и обслуживании;

ГОСТ 19472-88 Система автоматизированная телефонной связи общегосударственная. Термины и определения;

ГОСТ 28704-90 Единая система средств коммутационной техники. Термины и определения;

3 Термины, определения и сокращения

3.1 В настоящем руководящем документе использованы следующие термины и определения:

1. Качество услуг (местной телефонной сети) - совокупность специфических параметров, определяемых качеством работы сети, которые характеризуют потребительские свойства услуги в терминах, понятных пользователям и не зависят от допущений, относящихся к внутренней структуре сети, [1].
2. Качество предоставления услуг (местной телефонной сети) - совокупность параметров, учитывающих качество работы всех элементов сети и качество обслуживания пользователей.
3. Обслуживание пользователей - результат деятельности оператора связи по обеспечению услуг местной телефонной сети с гарантированным качеством.
4. Качество обслуживания пользователей - совокупность экономических, социальных и других показателей (параметров), оцениваемых с точки зрения пользователей и характеризующих степень их удовлетворенности качеством связи.
5. Качество работы сети - совокупность параметров, характеризующих качество производства услуг местной телефонной сети на различных участках сети и по сети в целом (от абонента до абонента) в соответствии с техническими требованиями на оборудование и каналы связи, и уровень технической эксплуатации этих средств.
6. Параметры качества (услуг, работы сети, обслуживания пользователей) - значения, полученные в результате измерений, опросов или данных статистической отчетности, с помощью которых оцениваются показатели качества.

3.1.7 Показатели качества (услуг, работы сети, обслуживания пользователей) - значения, полученные в результате соответствующих расчетов из параметров качества и характеризующие деятельности служб связи по производству услуг местной телефонной сети и обслуживанию пользователей.

8. Единичный показатель качества (работы сети, обслуживания пользователей) - показатель, характеризующий работу одного элемента сети или работу одной службы местной телефонной связи, полученные путем расчета из соответствующих параметров по данным постоянных или периодических измерений или данным статистической отчетности.
9. Обобщенный показатель качества (услуг, работы сети, обслуживания пользователей) - показатель, характеризующий услугу, работу сети или ее служб в целом по сети, формируемый из единичных показателей качества (параметров) одного подвида, относящихся к одной из выделенных групп (подгрупп).

10. Интегральный показатель качества (деятельность оператора связи) - показатель, характеризующий деятельность оператора по предоставлению им услуг местной телефонной сети в части качества услуг связи и качества их предоставления.
11. Заявление пользователя о повреждении - сообщение о неисправности телефонной связи, поступившее на ГТС, СТС по телефону или письменно от абонентов или других граждан, пользующихся телефонной связью [2].
12. Показатели качества работы оборудования - показатели, характеризующие работу технических средств при заданной вероятности отказов.
13. Длительный простой оборудования - отказ в предоставлении услуги связи из-за обрыва кабеля, выхода из строя всего коммутационного оборудования станции или узла, выявленные в процессе технологической эксплуатации сети.

14. Длительное отсутствие доступа к сети - отказ в предоставлении услуги, связанный с обрывом абонентской линии, повреждением индивидуального абонентского оборудования, выявленный в процессе технической эксплуатации сети или по заявкам абонентов.
15. Показатели качества обслуживания вызовов - показатели, характеризующие уровень потерь вызовов на элементах сети (пучках соединительных линий, оконечном и узловом коммутационном оборудовании) и на сети в целом при обслуживании поступающего потока вызовов (нагрузки).

18. Контроль показателей качества на местной телефонной сети - проверка соответствия показателей качества услуг и их предоставления установленным требованиям (проводится оператором) [3].
19. Надзор за показателями качества на местной телефонной сети - периодический контроль качества услуг местной телефонной сети и качества их предоставления с целью подтверждения того, что требования на показатели качества, установленные нормативными документами, выполняются (проводится органом надзора за качеством) [3].
20. Программа качества оператора связи - документ, регламентирующий конкретные меры в области качества, распределение ресурсов и последовательность действий, относящихся к конкретной услуге, службе или обслуживанию пользователей [3].
21. Система контроля показателей качества местной телефонной сети - совокупность средств контроля, исполнителей и определенных объектов контроля, взаимодействующих по правилам, установленным соответствующей нормативной документацией [3].

3.2 В настоящем руководящем документе используются следующие сокращения:

АОН - автоматический определитель номера; АТС - автоматическая телефонная станция; ВОТС - время ожидания тонального сигнала; ВПНН - время ожидания после набора номера; ВРС - время разъединения соединения;

ЧНН - час наибольшей нагрузки.

4 Классификация услуг местной телефонной сети

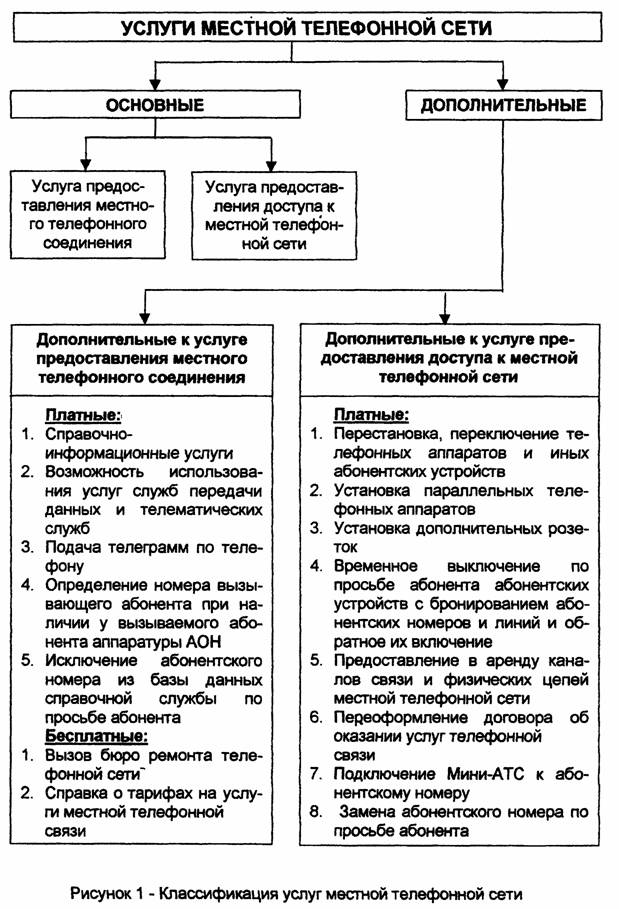

4.1. Классификация услуг местной телефонной сети, соответствующая требованиям [4] представлена на рисунке 1.

5 Типовая структура системы показателей качества местной
телефонной сети. Обозначения показателей качества

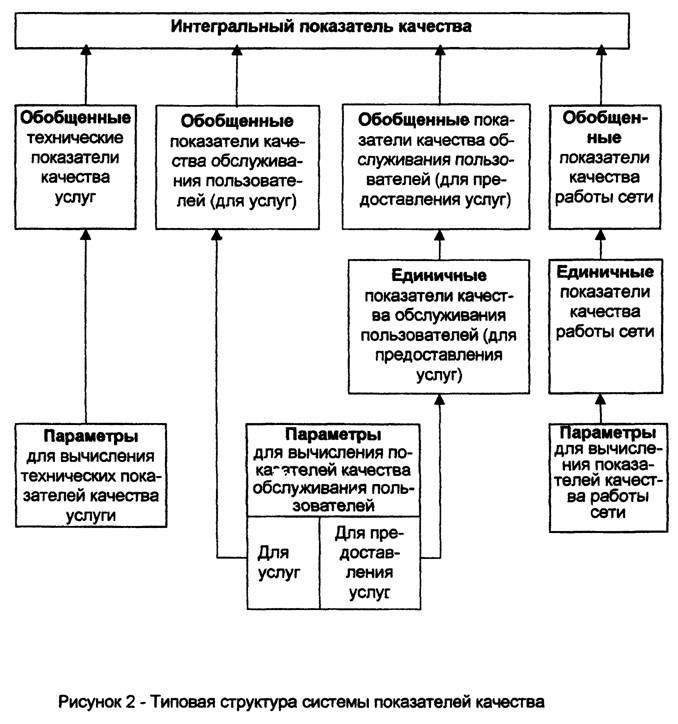

5.1 Типовая структура системы показателей качества работы и услуг местной телефонной сети по группам показателей (параметров), предоставляемых оператором потребителю, представлена на рисунке 2.

5.2 Структура кодов параметров и показателей качества услуг связи представлена на рисунках 3 и 4.

5.3. Параметры качества кодируются последовательностью из 6 знаков: Oabcde - для основной услуги;

Aabcde - для дополнительной услуги. В этой последовательности:

а) О или Д - тип услуг для которых используются данные параметры - основные или дополнительные услуги соответственно.

б) а-номер вида параметров.

Для основных и дополнительных услуг может принимать значения 1, 2, 3.

1. - технические параметры качества услуги;
2. - параметры качества обслуживания пользователей;
3. - параметры качества работы сети.

в) b -номер подвида в виде параметров.

Может принимать значения 1 или 2 в зависимости от наименования услуг и в соответствии с классификацией услуг (рисунок 1).

1. - основная услуга предоставления местного телефонного соединения и услуги, дополнительные к ней;
2. - основная услуга предоставление доступа к местной телефонной сети и услуги, дополнительные к ней.

г) с -номер группы параметров в подвиде (может принимать значения от 1 до 9;

д) d -номер подгруппы в группе (может принимать значения от 0 до 9. Нулевое значение принимает при отсутствии подгруппы);

е) е -номер параметра в подгруппе (может принимать значения от 1 до 9).

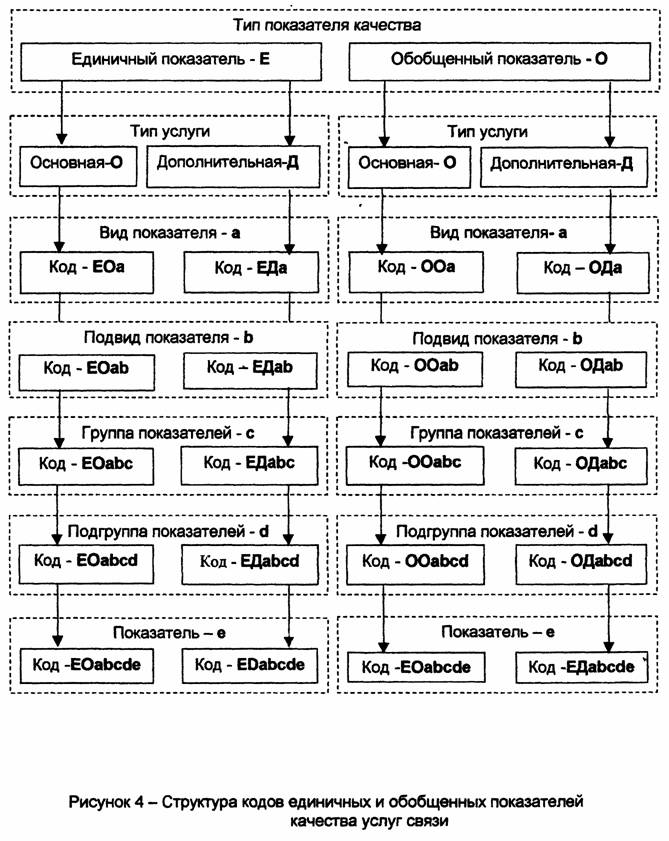

5.4 Единичные показатели качества кодируются последовательностью из 7 знаков:

EOabcde - для основной услуги;

ЕДabcde - для дополнительной услуги.

В этой последовательности:

а) Е - код единичного показателя,

б) О или Д - тип услуг для которых используются данные показатели - основные или дополнительные услуги соответственно.

Значения знаков abcde аналогичны 5.3.

5.5 Обобщенные показатели качества кодируются последовательностью из 7 знаков:

OOabcde - для основной услуги;

Одabcde - для дополнительной услуги.

В этой последовательности:

а) О - код обобщенного показателя;

б) О или Д - тип услуг для которых используются данные показатели - основные или дополнительные услуги соответственно.

Значения знаков abcde аналогичны 5.3

5.6 Интегральный показатель качества рассчитывается по обобщенным показателям всех групп при этом, для оценки этого показателя могут быть использованы определенные виды/подвиды показателей. Последовательность определения интегрального показателя соответствует структуре системы показателей качества (рису нок 2):

• определение параметров для вычисления показателей качества;
• определение единичных показателей качества;
• определение обобщенных показателей качества;
• определение интегрального показателя качества.

6 Показатели качества для услуги “предоставление местного
телефонного соединения”

6.1 Параметры для оценки единичных показателей качества

6.1.1 Параметры для оценки технических показателей качества услуги

Перечень определяемых параметров представлен в таблице 1.

1. Характеристика параметров:

код подвида параметров - O11;

тип услуги основная - О;

вид параметров -1;

подвид параметров -1.

6.1.1.2 Параметры для оценки технических показателей качества услуги измеряются на уровне АТС и/или оконечного абонентского телефонного устройства при установлении соединений от вызывающего абонента к вызываемому абоненту. Измерения проводятся для каждой группы параметров определенного вида и/или подвида, посредством:

• проведения контрольных вызовов;
• анализа данных статистической отчетности о повреждениях и заявлениях пользователей.

6.1.1.3 Метод измерения параметров:

• на цифровых станциях в соответствии с [5];
• на аналоговых станциях в соответствии с [6,7].

1. Параметры для оценки качества обслуживания пользователей

Перечень определяемых параметров представлен в таблице 2.

1. Характеристика параметров: код подвида параметров - O21;

тип услуги основная - О;

вид параметров - 2;

подвид параметров -1.

6.1.2.2 Оценка параметров проводится для каждой группы определенного вида и/или подвида, посредством:

- контрольных опросов пользователей услуг связи и экспертов (параметры, относящиеся к услуге);

- анализа данных статистической отчетности (параметры, относящиеся к предоставлению услуги).

2. Параметры для оценки качества работы сети

Перечень определяемых параметров представлен в таблице 3.

1. Характеристика параметров:

код подвида параметров - О31;

тип услуги основная - О;

вид параметров - 3;

подвид параметров -1

6.1.3.2 Параметры для оценки качества работы сети измеряются на элементах сети (станциях, узлах, пучках соединительных линий). Измерения параметров проводятся для каждой группы определенного вида и/или подвида, посредством:

- проведения контрольных вызовов;

- по данным статистической отчетности о повреждениях для элементов сети (станция, узел, пучок соединительных линий).

6.1.3.3 Метод измерения параметров:

• на цифровых станциях в соответствии с [5];
• на аналоговых станциях в соответствии с [6,7].

6.2 Структура и коды единичных показателей качества

6.2.1 Единичные показатели качества обслуживания пользователей, относящиеся к предоставлению услуги

Перечень определяемых показателей приведен в таблице 4.

1. Характеристика показателей:

код группы показателей - ЕО212;

тип показателей единичные - Е;

тип услуги основная - О;

вид показателей - 2;

подвид показателей -1;

группа показателей - 2.

2. Показатели оцениваются по соответствующим параметрам, указанным в таблице 2.
3. Показатели качества работы бюро ремонта (код подгруппы показателей -ЕО2121).

Показатель - доля заявлений пользователей выполненных в контрольные сроки (код показателя ЕО21211),Y_y. Значение этого показателя определяется через оценки параметров с кодами О21211-О21213 из таблицы 2 по формуле:

где N_y - количество заявлений, выполненных в контрольные сроки;

N_o общее количество заявлений за отчетный период.



6.2.1.4 Показатели, конфиденциальности (код подгруппы показателей -Е0212)

Показатель - доля нарушений разговоров из-за посторонних соединений R_n (код показателя Е021221). Значение этого показателя определяется через оценки параметров с кодами О21221, О21222 из таблицы 2 по формуле:

где N_n - количество нарушений разговоров из-за посторонних соединений;

N_р - общее количество нарушений разговоров за отчетный период.

6.2.2 Единичные показатели качества работы сети

Перечень определяемых показателей представлен в таблице 5.

1. Характеристика показателей:

код подвида - ЕО31 ;

тип показателей единичные - Е;

тип услуги - основная - О;

вид показателей - 3;

подвид показателей -1.

2. Показатели оцениваются по соответствующим параметрам, указанным в таблице 3.

Таблица 1 - Параметры для вычисления показателей качества услуги “предоставление местного телефонного соединения” и их коды

Продолжение таблицы 1



















3. Показатели качества работы оборудования (код группы - ЕO311), [9]:

1) вероятность повреждений линейно-кабельного оборудования с длительным отсутствием доступа к сети, в расчете на одну соединительную линию - Р_пк (код ЕO31111). Значение этого показателя определяется через оценки параметров с кодами O31111-О31114 из таблицы 3 по формуле:

где К - количество соединительных линий в поврежденном оборудовании;

t - время простоя линейного оборудования;

N - общее количество соединительных линий;

Т- продолжительность отчетного периода.

2) вероятность повреждений коммутационного оборудования, с длительным отсутствием доступа к сети, в расчете на один абонентский номер - Р_nc (код ЕО31121). Значение этого показателя определяется через оценки параметров с кодами O31121-О31124 из таблицы 3 по формуле:

где М - количество поврежденного коммутационного оборудования с нарушением доступа к сети;

N - задействованная емкость станции;

t - время простоя коммутационного оборудования;

Т - продолжительность отчетного периода.

3) вероятность повреждений абонентского оборудования с длительным отсутствием доступа к сети, в расчете на один абонентский номер - Р_па (код ЕO31131).

Значение этого показателя определяется через оценки параметров с кодами О31131-О31133 из таблицы 3 по формуле:

где Q- количество поврежденного абонентского оборудования;

t - время простоя абонентского оборудования;

N - задействованная емкость станций;

T - продолжительность отчетного периода.

4) вероятность повреждений (абонентского, станционного или каналообразующего оборудования) со снижением качественности передачи информации пользователя в расчете на один абонентский номер - Р_пск (код ЕО31141). Значение этого показателя определяется через оценки параметров с кодами O31141-O31143 таблицы 3 по формуле:

где R - количество повреждений указанного типа;

t - фактическое время устранения повреждения;

k - коэффициент, учитывающий вид повреждения [9].

k = 0,5 при наличии повреждений следующего вида;

• плохо слышно,
• разговор на фоне сигнала “занято”,
• прослушивание посторонних разговоров.

Перечень неисправностей может корректироваться в зависимости от уровня развития и технической оснащенности конкретной сети.

N - задействованная емкость станций;

Т - продолжительность отчетного периода.

6.2.2.4 Показатели качества работы таксофонов (код группы - ЕО312): 1) вероятность длительного простоя таксофонов - Р_пт ( код ЕО31201). Значение этого показателя определяется через оценки параметров с кодами O31201, O31202 из таблицы 3 по формуле:

где N - общее число проверенных таксофонов; N_тн - число неработающих таксофонов.

2) вероятность повреждений таксофонов со снижением качественности передачи информации пользователя - Р_скт (код ЕO31202). Значение этого показателя определяется через оценки параметров с кодами O31201, O31202 из таблицы 3 по формуле:

где N - общее число проверенных таксофонов;

N_mn - число поврежденных таксофонов;

k - коэффициент, учитывающий вид станции и вид конкретного повреждения [9].

k = 0,5, когда:

• плохо слышно,
• разговор на фоне сигнала “занято”,
• прослушивание посторонних разговоров.

Данный перечень повреждений относится к монетным таксофонам. В случае использования на сети карточных таксофонов перечень повреждений должен быть расширен.

6.2.2.5 Показатели качества обслуживания вызовов (код группы показателей -ЕO313):

1) вероятность потерь по вызовам - Р_в (код ЕO31301). Значение этого показателя определяется через оценки параметров, характеризующих качество обслуживания вызовов с кодами O31301-O31303 из таблицы 3 по формуле:

где N_пв - количество вызовов, потерянных из-за повреждений оборудования;

N_зв - количество вызовов, потерянных из-за занятости соединительных линий или приборов коммутационного оборудования; N - количество поступивших вызовов.

Вероятность потерь по вызовам может быть определена отдельно из-за повреждений оборудования и из-за занятости соединительных линий и приборов коммутационного оборудования.

2) вероятность потерь по вызовам из-за повреждений оборудования - Р_вп.. Значение этого показателя определяется через оценки параметров, характеризующих качество обслуживания вызовов (группа O313) по формуле:

где N - количество вызовов, поступивших на элемент сети/в направлении

связи;

N_пв - количество вызовов, потерянных из-за повреждений оборудования.

3) вероятность потерь по вызовам из-за повреждений оборудования - Р_вп..

Значение этого показателя определяется через оценки параметров, характеризующих качество работы оборудования (группа О311) по формуле:

где P_eni - вероятность повреждений одного из видов (Р_пс Р_пк, Р_па, Р_пск), определяемая по формулам (5)-{8);

n_i - количество повреждений соответствующего вида;

N - общее количество повреждений.

4) вероятность потерь по вызовам из-за занятости соединительных линий или приборов коммутационного оборудования - Р_вз.. Значение этого показателя определяется через оценки параметров (группа ) по формуле:

где N - количество поступивших вызовов на элемент сети/в направлении

связи;

N_зв - количество потерянных вызовов из-за занятости соединительных линий или приборов коммутационного оборудования.

5) вероятность потерь по времени - P_t (код EO31302). Значение этого показателя определяется через оценки параметров с кодами O31304, O31305 из таблицы 3 по формуле:

где t_но - время, в течении которого телефонный вызов не может быть обслужен;

t - величина всего контролируемого промежутка времени.

6) коэффициент вызовов с ответом - К_во (код ЕО31303), [10]. Значение этого показателя определяется через оценки параметров с кодами O31306, O31303 из таблицы 3 по формуле:

где N_во - количество успешных вызовов (вызовов, окончившихся ответом

станции, в которую включен вызываемый абонент); N - общее количество вызовов.

7) коэффициент эффективности вызовов - К_р (код ЕО31304). Значение этого показателя определяется через оценки параметров с кодами O31307, O31303 из таблицы 3 по формуле:

где N_p - количество вызовов, закончившихся разговором;
N - общее количество вызовов.

8) коэффициент неэффективности вызовов - К_нр (код ЕO31305). Значение этого показателя определяется через оценки параметров с кодами О31308, О31303 из таблицы 3 по формуле:

где N_нр - количество вызовов, не закончившихся разговором из-за занятости абонентской линии или не ответа вызываемого абонента;
N - общее количество вызовов.

6.2.2.6 Показатели нагрузочной способности пучков соединительных линий и станционного оборудования (код группы - ЕО314):

1) вероятность потерь по нагрузке - Р_н (код ЕO31401). Значение этого показателя определяется через оценки параметров с кодами O31404, O31405 из таблицы 3 по формуле:

где Y_н - интенсивность потерянной нагрузки (Эрл) за период измерений (ЧНН);
Y - интенсивность поступившей нагрузки (Эрл) за то же время (ЧНН).

2) коэффициенты перегрузки пучков соединительных линий и коммутационного оборудования - Z₁ , Z₂ (код ЕO31402). Значение этого показателя определяется через оценки параметров с кодами O31401-O31404 из таблицы 3 по формуле:

где Z_l , Z₂ - коэффициенты перегрузки для нормальной и повышенной нагрузки в ЧНН;
Y_ичнн - интенсивность измеренной нагрузки в час наибольшей нагрузки (ЧНН);

Y_нчнн - интенсивность нормальной нагрузки в ЧНН [11]; Y_пчнн - интенсивность повышенной нагрузки в ЧНН [11].

6.2.2.7 Показатели временных задержек на элементах сети (код группы -ЕО315).

Значения данных показателей (коды ЕО31511, Е031521) определяются через оценки параметров с соответствующими кодами O31511-O31513 и О31521-O31423 из таблицы 3 по формуле:

где Q_1пэ- доля вызовов, не удовлетворяющих нормативам по величине

времени установления соединения элементом сети;
N_1пэ - количество таких вызовов;
Q_2пэ - доля вызовов, не удовлетворяющих нормативам по величине

времени разъединения установленного соединения;
N_2пэ - количество таких вызовов;
М_вэ - общее количество проверенных вызовов на элементе сети.

6.3 Обобщенные показатели качества. Принцип определения
показателей

6.3.1 Обобщенные показатели качества услуг связи

Перечень определяемых параметров представлен в таблице 6.

1. Характеристика показателей:

код подвида ОО11;

тип показателей - обобщенные - О;

тип услуги - основная - О;

вид показателей -1;

подвид показателей -1.

2. Показатели формируются из соответствующих параметров по выделенным группам и подгруппам, характеризуют услуги только в целом по сети и могут быть оценены абонентом [9].
3. Показатели доступности связи (код группы показателей - ОO111):

1) вероятность отказа в установлении соединения [12] - Р₀ (код ОО11101). Значение этого показателя определяется через оценки параметров с кодами. О11101, О11102 из таблицы 1 по формуле:

где Q - число безуспешных попыток доступа к соединению;
N - общее число попыток доступа к соединению за период

Средняя вероятность отказа соединения, рассчитанная по результатам измерений, не должна быть больше величины регламентированной в [12].

6.3.1.4 Показатели непрерывности связи (код группы показателей - ОО112):

1) вероятность преждевременного разъединения установленного соединения -Рр (код ОО11201). Значение этого показателя определяется через оценки параметров с кодами O11201, O11202 из таблицы 1 по формуле:

где R - число соединений с преждевременным разъединением;

N - общее число соединений, последовательно установленных за период измерений.

Долговременная средняя вероятность преждевременного разъединения не должна превышать нормативного значения [13].

6.3.1.5 Показатели качественности передачи информации пользователей -R_n (коды показателей - ОO11311, ОO11321, O11331), [14-16].

Значения этих показателей определяются через оценки параметров по каждой подгруппе с кодами O11311-O11315; O11321-O11325; O11331-O11334 из таблицы 1 по формуле:

где R_n - доля вызовов, не удовлетворяющих нормативам по качеству

передачи сигналов (аналоговых, речевых, цифровых). Нормативы для этих показателей приведены в руководящих документах [15-17];
N_np- количество таких вызовов;

N_в - общее количество проверенных вызовов.

6.3.1.6 Показатели временных задержек при установлении соединения из конца в конец (код группы OO114), [17]:

1) доля вызовов, не удовлетворяющих нормативам по величине времени ожидания тонального сигнала “Ответ станции” (код OO11411) и доля вызовов, не удовлетворяющих нормативам по времени ожидания после набора номера (код OO11412). Значения этих показателей определяются через оценки параметров по каждой подгруппе с кодами O11411-O11415 из таблицы 1 по формуле:

где Q_ny - доля вызовов, не удовлетворяющих нормативам по величине

времени ожидания (ВОТС, ВПНН) [18];
N_ny - количество таких вызовов;

N_в - общее количество проверенных вызовов.

2) доля вызовов, не удовлетворяющих нормативам по времени разъединения соединения (код ОО11411). Значение этого показателя определяется через оценки параметров с кодами 011421, О11422, О11423 из таблицы по формуле:

где Q_np - доля вызовов, не удовлетворяющих нормативам по величине ВРС [18];
N_np - количество таких вызовов;
N_e - общее количество проверенных вызовов.

6.3.2 Обобщенные показатели качества обслуживания пользователей, относящиеся к услуге (показатели маркетинга).

Показатели вычисляются по оценкам параметров, которые являются результатом анкетирования. Эти показатели представлены в таблице 7.

6.3.2.1 Характеристика показателей (код группы - 00211):

1) доля абонентов, не удовлетворенных качеством услуги (код 0021101) -Д_нк. Значение этого показателя определяются через оценки параметров с кодами 021101, 021102 из таблицы 7 по формуле:

где N_нк - количество абонентов, не удовлетворенных качеством услуги;
N_о- общее количество опрошенных абонентов за отчетный период.

2) доля абонентов, не удовлетворенных вежливостью обслуживания - Д_нв

(код 0021102). Значение этого показателя определяются через оценки параметров с кодами 021102, О21103 из таблицы 7 по формуле:

где N_нe- количество абонентов неудовлетворенных вежливостью обслуживания;
N₀ - общее количество опрошенных абонентов.





6.3.3 Обобщенные показатели качества работы сети (код подвида -О031):

Обобщенные показатели качества работы сети определяются для каждой группы оборудования, указанной в таблицах 2 и 4 (коммутационное, линейно-кабельное и т.д.). Значения показателей определяются по формуле:

где K_(OOabcd) - обобщенный показатель с кодом abcde;
K_(EOabcde)n - n-ый единичный показатель с кодом abcde;
N - количество элементов в выделенной группе оборудования.

6.3.4 Обобщенные показатели качества обслуживания пользователей, относящиеся к предоставлению услуги (код группы показателей - ОO212).

Обобщенные показатели качества обслуживания пользователей для всех служб сети вычисляют по формуле:

где L_(OOabcde) - обобщенный показатель с кодом abcde;
L_(EOabcde)n -n-ый единичный показатель с кодом abcde;
N - общее количество служб на сети.

6.4 Интегральный показатель качества

1. Интегральный показатель качества рассчитывается из обобщенных показателей качества услуги, работы сети и обслуживания пользователей.
2. Для расчета могут использоваться все или наиболее важные показатели из каждой группы. Выбор показателей определяется экспертами.

6.4.3. Каждому обобщенному показателю, который выбирается для оценки интегрального показателя, присваивается свой весовой коэффициент. Весовые коэффициенты определяются методом экспертных оценок. Группа независимых экспертов определяет значимость каждого из выбранных показателей для оценки качества деятельности оператора. Оценка значимости проводится в процентах (сумма всех весовых коэффициентов должна быть равна 100%), или в относительных величинах (сумма всех весовых коэффициентов должна быть равна 1).

6.4.4 Интегральный показатель качества вычисляют по формуле:

где К_и - значение интегрального показателя;

N - количество показателей качества услуги, выбранных экспертами для расчета интегрального показателя;

K_yi - значение i-ro обобщенного показателя качества услуги;

M_yi - значение i- го весового коэффициента из N для обобщенных показателей качества услуги;
K_Cj - значение j-ro обобщенного показателя качества работ сети;

M_Cj - значение j- го весового коэффициента из М для обобщенных показателей качества услуги;

М - количество показателей качества работы сети, выбранных экспертами для расчета интегрального показателя;

K_Ok - значение k-ro обобщенного показателя обслуживания пользователей;

M_Ok -значение k-гo весового коэффициента из L для обобщенных показателей качества;

L - количество показателей качества обслуживания пользователей, выбранных экспертами для расчета интегрального показателя.

При выборе весовых коэффициентов должно выполняться следующее условие:

7 Оценка качества услуг местной телефонной сети и качества их предоставления при участии в процессе предоставления услуг двух или более операторов местных сетей

7.1 В случае участия в установлении соединения между двумя абонентами двух или более взаимодействующих сетей, качество услуг местной телефонной сети и их предоставления оценивается отдельно для каждой сети, участвующей в процессе установления соединения:

• местной сети присоединенной;
• местной сети присоединяющей.

2. Оценку качества услуг местной телефонной сети следует проводить на основании оценки обобщенных показателей качества услуг, обеспечиваемых сетями, участвующими в процессе установления соединения, на участках от абонентов до места сетевого стыка с взаимодействующей сетью или между сетевыми стыками двух взаимодействующих сетей [19].
3. Оценку качества предоставления услуг местной телефонной сети следует проводить отдельно для каждой сети, участвующей в соединении на основании оценки обобщенных показателей качества работы сетей и обслуживания пользователей сетями, на участках от абонентов до места межсетевого стыка или между межсетевыми стыками.

Приложение А

(справочное)

Термины и определения, необходимые для понимания
текста руководящего документа

1. Оператор (связи) - организация независимо от формы собственности или индивидуальный предприниматель, имеющие лицензии на предоставление услуг телефонной связи, выданные федеральным органом исполнительной власти в области связи и оказывающие эти услуги на основании договоров об оказании услуг телефонной связи [1].
2. Пользователь (услуг связи)- гражданин, имеющий намерение заказать либо заказывающий услуги телефонной связи как на основании договора об оказании услуг телефонной связи (абонент, клиент), так и при отсутствии такого договора [1].
3. Абонент - гражданин, с которым заключен договор об оказании услуг телефонной связи с выделением абонентского номера [1].
4. Элемент сети - оборудование электросвязи, которое может выполнять функции сигнализации, коммутации и/или передачи [20].
5. Услуга (местной телефонной сети) - продукт деятельности оператора связи по обеспечению подключения к местной телефонной сети и приему, обработке и передаче сообщений местной телефонной связи.
6. Базовые (основные) услуги - услуги, определенные основным назначением службы.
7. Дополнительные услуги - услуги, предоставляемые в дополнение к базовым услугам на основании договора, которые могут быть как платными, так и бесплатными.
8. Предоставление услуг (местной телефонной сети) - деятельность поставщика (оператора связи), необходимая для обеспечения услуги [21].

9 Служба (местной телефонной сети) - организационно-техническая структура оператора на сети, обеспечивающая производство одного или нескольких видов услуг местной телефонной связи.

10. Доступность связи (доступность установления соединения) - возможность установления требуемого соединения между вызывающим и вызываемым абонентами с вероятностью суммарных потерь вызовов, не превышающей нормативное значение.
11. Непрерывность связи (сохранность установленного соединения) - отсутствие преждевременного разъединения установленного соединения между двумя пользователями по причинам, не зависящим от них с вероятностью, не превышающей нормативное значения [22].
12. Преждевременное разъединение установленного соединения - прекращение соединения (разговора) или временное прерывание соединения (разговора) не по инициативе абонента [13].
13. Качество передачи информации пользователя - сохранение в допустимых пределах параметров информационного сигнала (параметров передачи речи, параметров передачи цифровой информации, параметров передачи аналоговых сигналов), поступившего в систему связи, при заданных условиях, когда эта система находится в состоянии готовности [23].

14 Время (продолжительность) установления соединения “из конца в конец” (от абонента до абонента) - временной интервал между моментом занятия абонентской линии вызывающего абонента и моментом занятия абонентской линии вызываемого абонента при установлении соединения между ними.

15. Время (продолжительность) ожидания тонального сигнала (ВОТС) - временной интервал между моментом занятия абонентской линии и моментом приема тонального сигнала "Ответ станции".
16. Время (продолжительность) ожидания после набора номера (ВПНН) - временной интервал между моментом окончания набора номера и моментом приема сигналов "Контроль посылки вызова" или "Занято".
17. Время (продолжительность) разъединения установленного соединения (ВРС) - временной интервал между моментом поступления сигнала отбоя от конечных абонентов и моментом возвращения всех элементов сети, участвующих в соединении в исходное состояние (до момента установления данного соединения).
18. Время (продолжительность) установления соединения коммутационным элементом сети (коммутационной станцией или узлом)- временной интервал между моментом, когда необходимая для установления соединения информация с адресом получена станцией (узлом) и моментом, когда занимается соединительная линия в направление к следующему сетевому элементу [24].
19. Время (продолжительность) разъединения соединения коммутационным элементом сети (коммутационной станцией или узлом)- времен ной интервал между моментом поступления сигнала на разъединение и моментом возвращения в исходное состояние приборов и оборудования станции или узла.
20. Телефонные потери по вызовам - телефонные потери, определяемые отношением числа потерянных за определенный интервал времени вызовов к числу поступивших за то же время (ГОСТ 19472).

21 Телефонные потери по нагрузке - телефонные потери, определяемые отношением среднего значения потерянной за определенный интервал времени телефонной нагрузки к среднему значению поступившей за то же время (ГОСТ 19472).

22 Телефонные потери по времени - доля времени, в течении которого телефонный вызов не может быть обслужен (ГОСТ 19472).

23 Трафик электросвязи, телетрафик - процесс поступления, обслуживания и отмены запросов на ресурсы сети, характеризующийся определенными параметрами (интенсивность потока вызовов, длительность вызовов) [25].

24 Нагрузка - один из параметров, характеризующих трафик и представляющий собой суммарное время телефонного занятия линий, каналов телефонной сети или групп коммутационных приборов связи за интервал времени (ГОСТ 19472).

25 Интенсивность нагрузки - нагрузка, обычно за 1 час. Единицей нагрузки является Эрланг. 1 Эрланг - представляет собой одно часозанятие за 1 час (ГОСТ 19472).

26 Час наибольшей нагрузки - непрерывный интервал времени в 60 минут, в течение которого средняя интенсивность телефонной нагрузки является максимальной (ГОСТ 19472).

27 Интенсивность нормальной нагрузки - нагрузка для типичных эксплуатационных условий, при которых гарантируется нормированное качество обслуживания. Вычисляется в час наибольшей нагрузки за 30 наиболее нагруженных дней года.

28 Интенсивность повышенной нагрузки - нагрузка для тех условий эксплуатации, при которых сеть не может гарантировать нормированное качество. Вычисляется в час наибольшей нагрузки за 5 из наиболее нагруженных дней из 30.

29 Интенсивность поступившей нагрузки - условная нагрузка, которая была бы обслужена коммутационной системой в час наибольшей нагрузки, если бы каждому поступающему вызову предоставлялся свободный прибор (ГОСТ 19472).

30 Интенсивность обслуженной нагрузки в ЧНН группой приборов - нагрузка, определяемая как суммарная длительность занятий в ЧНН каждого из соединительных приборов (ГОСТ 19472).

31 Интенсивность потерянной нагрузки - разница между интенсивностью поступившей и обслуженной нагрузок.

32 Интенсивность измеренной нагрузки - любая нагрузка (поступившая, обслуженная, потерянная) измеренная в ЧНН в течении периода измерений.

33 Нагрузочная способность пучков соединительных линий или коммутационного оборудования - отношение интенсивности потерянной на грузки к интенсивности поступившей нагрузки за период часа наибольшей нагрузки (ЧНН).

Приложение Б

(информационное)

Библиография

[1] Рекомендации Аспекты качества обслуживани МСЭ Е.430 (1992)

[2] Инструкция Инструкция о порядке устранения повреждений и учета заявлений, поступающих в бюро ремонта (ЦБР) на местных телефонных сетях

[3] Справочник "Качество продукции, испытания, сертификация. Терминология" выпуск 4, Москва, издательство стандартов 1989.

[4] Правила Правила оказания услуг телефонной связи. Утвержден постановлением правительства Российской Федерации от 26.09.97 N1235

[5] Рекомендации Измерения коммутируемой МСЭ Е.434 (1992) телефонной сети общего пользования от абонента к абоненту

[6] Инструкция Инструкция по техническому обслуживанию городских координатных АТС и узлов типа АТСК контрольно-корректирующим методом. Москва, "Радио и связь" 1981

[7] Инструкция Инструкция по техническому обслуживанию городских координатных АТС и узлов типа АТСКУ. Москва, "Радио и связь"1981

[8] Рекомендации “Качество обслуживания вызовов МСЭ Е.550 (1998) и новые характеристики в соотношениях неработоспособности оборудования международных телефонных коммутационных станций”

[9] Методика Методика формирования показателей качества продукции местной телефонной связи и их количественная оценка для уровней управления. ЛОНИИС 1990

[10] Рекомендации Внутренний автоматический МСЭ Е.425(10/92) контроль

[11] Рекомендации Принципы интенсивности МСЭ Е.500(06.92) измерения трафика

[12] Рекомендации Нормы доступности соединения МСЭ Е.845(1988) для международной телефонной службы

[13] Рекомендации Нормы сохранности соединения МСЭ Е.850(10/92) для международной телефонной службы

[14] Рекомендации • Влияние ухудшения передачи МСЭ Р.11

[15] ВНТП-112-92. Ведомственные нормы технологического проектирования

[16] Нормы Эксплуатационные нормы на электрические параметры каналов связи местных телефонных существующих сетей ОГСТфС Утверждено Приказом Министерства связи от 15.09.86 N 420

[17] Руководящий Руководящий документ по документ общегосударственной системе автоматизированной телефонной связи (ОГСТфС). Прейскурантиздат 1988

[18] Рекомендации Оценка качества обслуживания в МСЭ Е.431 (06/92) зависимости от установления и разъединения соединени

[19] РД 45.005-2000 СИСТЕМА ПОКАЗАТЕЛЕЙ КАЧЕСТВА. Сетевые стыки для контроля технических показателей качества услуг и качества работы местной телефонной сети ЛОНИИС 1999

[20] Рекомендации МСЭ Термины и определения. Синяя книга T.1 Сокращения и акронимы Вып. 1.3

[21] СТ ИСО 9004-2-92 "Общее руководство качеством и элементы системы качества"

[22] Рекомендации Поддержание соединения МСЭ Е.428(10/92)

[23] Рекомендации Словарь по теме качества службы МСЭ Е.800 (08/94) и надежности работы

[24] Рекомендации Качество пропуска трафика МСЭ Е.543 (1988) международными цифровыми станциями

[25] Рекомендации Термины и определения по МСЭ Е.600 (1993) инженерии телетрафика



Вернуться на главную АНО «Радиочастотный центр МО»

Вернуться в реестр базы данных Нормативных документов

Вернуться в базу данных нормативных документов
