16.8
Определение места негерметичности оболочки кабеля,
проложенного в кабельной канализации 16.8.1 Перед началом работ по определению места негерметичности оболочки кабеля следует убедиться в
отсутствии взрывоопасных
газов в смотровых устройствах, находящихся в районе негерметичности
кабеля. Работать без определения наличия взрывоопасных газов в смотровых
устройствах запрещается. До
ввода индикаторного газа хладона в кабель в районе негерметичности необходимо
обследовать галогенным течеискателем смотровые
устройства и каналы, в которых лежит негерметичный
кабель, для установки наличия фона от возможных остатков галоидосодержащих веществ. Каналы
канализации в колодцах следует закрыть пробками и заделать замазкой для
предотвращения проникновения хладона в соседние колодцы. В кабель хладон
следует вводить через вентиль, впаиваемый (ввариваемый) в муфту, расположенную
в колодце, ближайшем к месту повреждения оболочки. 16.8.2 Смесь хладона с
воздухом вводится в кабель через камеру
(рисунок 16.5), в которую с помощью установки ПНОУ-3 или другого
источника воздуха подают осушенный воздух под давлением 0,08 МПа, а из ПУВИГ
подают хладон до установления в камере
давления 0,085 МПа. Затем подачу хладона прекращают. После снижения давления
в камере до 0,08 МПа подачу хладона следует возобновить.
Рисунок 16.5 - Камера
для смешивания хладона с воздухом (свинцовая разветвительная
муфта) Подачу
смеси хладона с воздухом в кабель необходимо производить в течение 30 мин. При этом
следует проверить галогенным течеискателем герметичность кабеля, муфты и соединительного воздуховода, по которому
подается хладон. Щуп-Датчик
прибора медленно перемещают вдоль кабеля, начиная от выхода его из канала, а
также вдоль муфты и соединительного воздуховода. Когда конец трубки
щупа будет находиться против места негерметичности, прибор покажет наличие хладона. Работы по проверке
наличия хладона в пункте .ввода в кабель и в соседних колодцах следует
производить не ранее, чем через 4 ч после ввода хладона. Щуп-датчик течеискателя необходимо
опустить на дно колодца, так как хладон скапливается внизу. 16.8.3 При обнаружении хладона
в колодце необходимо снизить его концентрацию проветриванием колодца с
помощью вентилятора (стрелка течеискателя должна отклоняться не более, чем на
четверть шкалы) и проверить герметичность кабеля и муфты в колодце. Если
хладон в колодцах не обнаружен, повреждение оболочки кабеля находится в
пролете канализации. 16.8.4
Для уточнения пролета с
негерметичным кабелем в канале необходимо создать воздушный поток с помощью
вентилятора. Для этого конец шланга от вентилятора следует направить в канал.
Контроль наличия хладона в канале проводится
течеискателем с противоположной стороны канала. 16.8.5
Определение места повреждения
оболочки кабеля в пролете
канализации рекомендуется производить методом предварительной адсорбции следующим образом: а)
предварительно колодцы, между которыми имеется повреждение
оболочки кабеля, и каналы канализации необходимо провентилировать с
помощью вентилятора или ПНОУ-3 до полного
удаления хладона, что контролируется течеискателем; б) в канал с
поврежденным кабелем затягивают киперную ленту, обильно пропитанную техническим вазелином

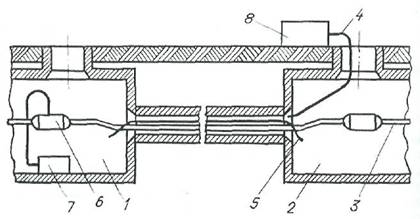

(рисунок 16.6); 1,2-колодцы; 3 -
кабель; 4 - шланг вентилятора; 5
- киперная лента; 6 - соединительная муфта; 7 - баллон с хладоном;
8 – вентилятор Рисунок 16.6 - Определение
места негерметичности оболочки кабеля в пролете канализации с помощью киперной ленты в) в первом колодце,
прилегающем к пролету с негерметичным кабелем, в кабель впаивают вентиль и
вводят хладон под давлением от 0,05 до 0,06 МПа, после чего проверяют герметичность мест соединений при помощи течеискателя; г) во втором колодце в
этот же канал направляют шланг вентилятора или установки ПНОУ-3 и создают
поток воздуха в сторону первого колодца. В первом колодце к
каналу с негерметичным кабелем подносят щуп-датчик течеискателя
и, обнаружив хладон, прекращают подачу его в кабель; д) киперную ленту
извлекают через второй колодец и прокладывают по поверхности земли в
том же направлении, как она находилась в канале; е) обследуют киперную ленту на наличие хладона с помощью течеискателя,
начиная с конца, расположенного во втором колодце. При этом щуп-датчик
течеискателя необходимо прикладывать вплотную к киперной ленте через каждые от 1 до ж) после обнаружения
следов хладона на киперной ленте следует определить
точку, где происходит максимальное отклонение стрелки течеискателя.
Эта точка будет соответствовать месту повреждения оболочки кабеля в пролете
канализации. Работы
по обнаружению следов хладона на киперной ленте следует производить
быстро, так как хладон полностью испаряется с ленты от 2 до 3 ч. 16.8.6 Если в первом колодце
хладон не удалось обнаружить, необходимо произвести повторный поиск на
следующий день. При отрицательном
результате поиска хладона в первом колодце необходимо создать с помощью
вентилятора поток воздуха в канале в противоположном направлении (от первого
колодца ко второму) и проконтролировать появление хладона во втором колодце. Если хладон в колодцах
не обнаруживается, необходимо уточнить
район повреждения оболочки кабеля и повторно произвести работы по отысканию течи по методике,
приведенной выше. 16.8.7
Решение по устранению повреждения оболочки кабеля путем
замены строительной длины кабеля или вскрытия канализации для ремонта
принимается в каждом Конкретном случае по результатам поиска места негерметичности |
|
---|
