13 Включение в кабельную линию контейнеров аппаратуры ИКМ

13.1 На ГТС для организации соединительных линий (СЛ) между АТС используются тридцати- и ста двадцатиканальные цеп, работающие со скоростями 2048 и 8448 кбит/с по симметричным кабелям типов Т, ТП и МКС соответственно.

13.2 На СТС для организации СЛ используются пятнадцати- и тридцатиканальные ЦСП, работающие соответственно со скоростями 1024 и 2048 кбит/с по симметричным кабелям типа КСПП.

13.3 Промежуточное оборудование линейных трактов ЦСП размещается в герметичных, содержащихся под избыточным воздушным давлением, контейнерах необслуживаемых регенерационных пунктов (НРП).

13.4 На ГТС контейнеры устанавливаются в смотровых устройствах городской кабельной канализации, например, как указано на рисунке 13.1.

13.5 На СТС контейнеры НРП устанавливаются в грунт с учетом максимального уровня паводковых вод.

13.6 Технические характеристики, методики установки, монтажа и необходимых электрических измерений конкретных типов ЦСП указаны в эксплуатационной документации, поставляемой изготовителем в комплекте с аппаратурой.

13.7 Безопасность персонала при включении в кабельную линию контейнеров НРП должна обеспечиваться соблюдением требований "Правил по охране труда при работах на линейных сооружениях кабельных линий передачи. ПОТ РО-45-009-2003", Утвержденных Минсвязи России 10.04.2003 г.

13.8 Строительство и реконструкция кабельных соединительных линий, оснащенных аппаратурой ИКМ, в том числе Работы по включению в кабельную линию контейнеров НРП осуществляется в соответствии с проектно-сметной документацией.

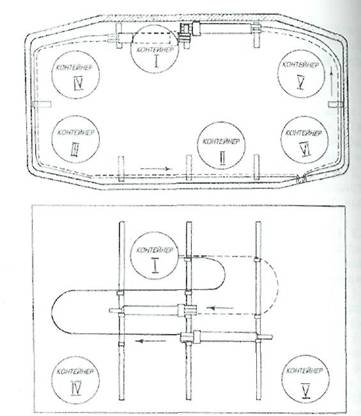

Рисунок 13.1 - Схема расположения кабеля и муфт в колодце ККС-5

13.9 В состав рабочего проекта должны входить: пояснительная записка, ведомости объема работ, ведомости потребных материалов и оборудования, смета, рабочие чертежи трасс, схемы кабельных соединительных линий с указанием установки контейнеров.

В состав рабочих чертежей должны входить:

а) кабельный план трассы соединительных линий с указанием адресов колодцев, в которых устанавливаются контейнеры, с таблицами объемов по каждому направлению;

б) конструкция линейного ввода в здание станции и раскладка кабелей от помещения ввода кабелей до стоек станционного оборудования и кросса;

в) чертежи размещения и установки контейнеров в кабель - колодцах, коллекторах или других местах;

г) чертежи на устройство заземлений в местах установки контейнеров;

д) схемы расшивки кабелей на вводные панели стоек конечного оборудования ИКМ и на рамки кросса;

е) схемы распайки кабелей в шахтах и местах установки контейнеров.

13.10 Оборудование НРП заказчик должен передать подрядчику по описи заводской технической документации с составлением двухстороннего акта. При приемке оборудования НРП от заказчика или поставщика следует произвести внешний осмотр, при котором проверяется отсутствие на корпусе следов коррозии и повреждений, качество его покраски, наличие болтов, гаек и т.д.

Следует также произвести проверку герметичности контейнера. Контейнер считается герметичным, если внутреннее избыточное давление в нем не снизилось по сравнению со значением, указанном в заводском паспорте, более чем на 10 кПа (0,1 кгс/см²).

При отсутствии избыточного давления внутри контейнера или при его снижении, а также при неудовлетворительных результатах внешнего осмотра оборудование НРП не принимается.

Вторично оборудование НРП должно приниматься только при наличии протоколов повторных испытаний, подтверждающих герметичность контейнера, а также протоколов измерения сопротивления изоляции токоведущих цепей относительно друг Друга и раздельно относительно корпуса НРП.

Испытания должны оформляться соответствующими протоколами. Вывозить оборудование НРП на трассу и производить его установку без наличия протоколов не Разрешается.

13.11 Регенерационные участки должны комплектоваться однородными кабелями, т.е. волновое сопротивление пар на полутактовой частоте передаваемого сигнала не должны отличаться друг от друга более чем на 10 Ом.

13.12 До начала монтажа разветвительных муфт строительные длины кабелей на регенерационных участках должны быть полностью смонтированы, измерены и испытаны на герметичность. Ответвительные и основные кабели вкладываются по форме колодцев, отрезки ответвительных кабелей должны иметь длину, достаточную для включения их в контейнер и в разветвительные муфты основных кабелей.

13.13 При монтаже кабелей на регенерационных участках необходимо строго соблюдать правила монтажа сростков муфт; группы (жилы, пары, четверки) каждого повива, пучки одного кони кабеля должны соединяться с одноименными группами, повивами и пучками другого конца кабеля.

Переход из одного повива или пучка в другой не допускается.

13.14 Включение пар жил в контейнер допускается производить при условии, если электрические характеристики кабеля и герметичность оболочки кабеля соответствуют установленным нормам на низкочастотные кабельные линии ГТС.

13.15 Электрические измерения должны производиться на всех этапах строительства кабельной линии в соответствии с требованиями настоящего "Руководства...".

13.16 На ГТС при организации СЛ по однокабельной системе связи с использованием тридцатиканальных ЦСП необходимо произвести отбор пар по результатам измерений переходного затухания на ближнем конце на частоте 1024 кГц.

Значение переходного затухания между любой влияющей парой и любой парой подверженной влиянию должно быть не менее вычисленного по формуле:

А₀≥(18 + α_р + 20lg n) дБ, где

А₀-переходное затухание на ближнем конце;

18дБ -минимально допустимое отношение сигнал-шум на 4ем порту тридцатиканальной ЦСП;

α_р-рабочее затухание пары, подверженной влиянию на генерационного участка;

n -число влияющих пар.
