12.9
Размещение муфт, смонтированных на оптических кабелях
местных сетей связи 12.9.1 Смонтированные оптические
муфты МОГ-М в типовых колодцах и коллекторах с
расстоянием между кронштейнами 800 и Консоли для оптических
муфт должны быть установлены на верхних концах вертикальных кронштейнов из
оснащения колодцев. Запасы линейных кабелей по обеим сторонам муфт МОГ-М должны быть смотаны в бухты диаметром от 400 до Кольца кабеля в бухтах
запаса должны быть скреплены перевязками
из проволоки или пластмассовыми стяжками. Бухты запаса следует
размещать в промежутке между стеной колодца
или коллектора и кабелями, лежащими на первых местах консолей. Бухты запаса должны быть привязаны к
кронштейнам и консолям перевязками из стальных оцинкованных проволок.

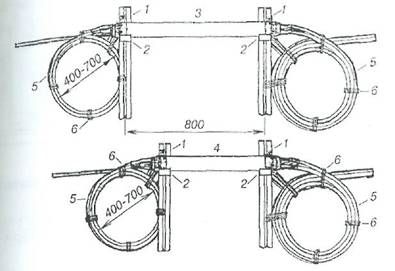

1 - кронштейны из стальных полос или уголков,
расстояние между
кронштейнами в типовом колодце - 2 - консоли кабельные чугунные
или пластмассовые; 3 - муфта МОГ-М; 4 - муфта МОГу-М, расстояние между кронштейнами менее 5 - бухты запаса ОК,
оставляемые около муфт; 6 - перевязки из
проволоки Рисунок
12.2 - Размещение проходных оптических муфт МОГ-М и МОГу-М в колодцах и городских коллекторах 12.9.2 В нетиповых смотровых
устройствах, в сцепках, подвалах и т. п. должны устанавливаться муфты с
корпусами Меньшей длины: укороченные муфты
МОГу-М (рисунок 12.2), и тупиковые муфты МОГт-М,
МТОК 96Т, МТОК 96/48 (рисунок 12.3). 12.9.3 Муфты типа МТОК в колодцах и коллекторах должны оыть установлены на кронштейны для установки тупиковых муфт в колодцах
(рисунок 12.3).

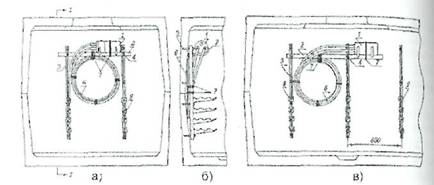

а)
боковая стена колодца ККС-3; б) разрез 1-1;
в) боковая стена
колодца ККС-5; 1 - муфта оптическая
тупиковая МТОК или МОГт-М; 2 - кронштейн для
установки тупиковых оптических муфт в
колодцах; 3 - кронштейн из оснащения колодца; 4 - консольный болт; 5 - ерш; 6 -технологический
запас сращиваемых кабелей, смотанный в бухты; 7
- крепление кабелей и муфт к кронштейнам перевязками
из проволоки Рисунок 12.3 -
Варианты размещения тупиковых оптических муфт типов МТОК и МОГт-М в колодцах кабельной канализации 12.9.4 Оптические
муфты иных конструкций должны укладываться
на специально изготовленные кронштейны, формы и размеры которых
предварительно согласовываются службами эксплуатации местных сетей.
Все кронштейны для крепления муфт должны прикрепляться к вертикальным
кронштейнам оснащения колодцев и коллекторов. Пристрелка монтажным пистолетом
металлоконструкций для крепления муфт к стенам колодцев и коллекторов не допускается, так как
вызывает их преждевременное разрушение. 12.9.5 Муфты типа МТОК, смонтированные на кабелях, проложенных
в грунте, должны размещаться в котлованах (рисунок 12.4)

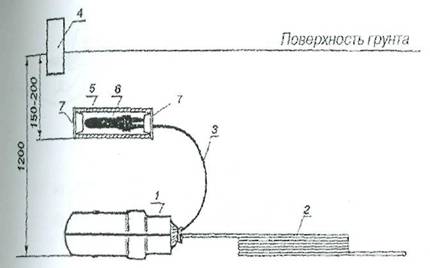

1 - оптическая муфта типа МТОК в муфте
чугунной защитной (МЧЗ); 2 - запас ОК, смотанный
в бухты; 3 - провода заземления
(КИП), выходящие из муфты, марка провода
ГПП 1x4; 4 - замерный столбик; 5 - отрезок асбестоцементной
трубы диаметром 6 - контейнер КПЗ; 7 -
пробка полиэтиленовая ПКП-1 Рисунок 12.4 -
Размещение оптических муфт, запасов оптических кабелей и контейнеров проводов заземления в котлованах В котлованах эти
оптические муфты должны быть защищены
муфтами защитными: чугунными (МЧЗ) или пластмассовыми (МПЗ) (рисунок
12.5). Если проектом
предусмотрен вывод из муфты проводов заземления (КИП), то провода выводят в
подземный контейнер проводов заземления (КПЗ). Бухты запасов оптических
кабелей в котлованах следует выкладывать одной или двумя бухтами в

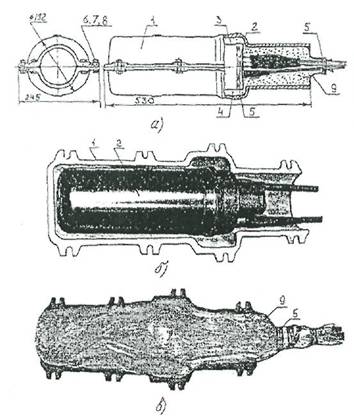

зависимости от конструкции ОК и допустимых радиусов изгиба (рисунок 12.6). а) внешний вид муфты МЧЗ в сборе; б) положение
муфты МТОК в МЧЗ; в) вскрытая МЧЗ: муфта МТОК закрыта полиэтиленовыми пакетами, между пакетами – слой вспененного
герметика "Вилад-31"; 1 - полукорпус МЧЗ; 2- муфта типа МТОК; 3 - пакет полиэтиленовый
малый; 4 - герметик
"Вилад-31"; 5 - липкая ПВХ лента; 6,7,8- крепежные элементы:
6 - болты; 7 - шайбы; 8 - гайки; 9 - пакет
полиэтиленовый большой Рисунок 12.5 -
Установка муфт типа МТОК в муфту чугунную
защитную (МЧЗ)

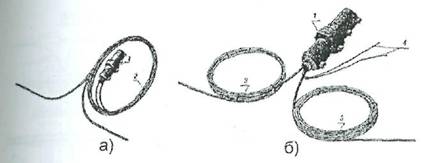

а) укладка запасов
оптических кабелей 1-го типа с броней в виде двух повивов из стальных проволок; б) укладка запасов оптических кабелей 2-го и 3-го
типов с броней в виде одного повива из стальных
проволок; 1 - муфта МТОК в МЧЗ;
2 - запас ОК 1 типа; 3 - запасы ОК 2 или 3
типа; 4 - провода заземления Рисунок 12.6 - Укладка
запасов оптических кабелей прокладываемых в грунте 12.9.6 На опорах
контактных сетей электрифицированного транспорта, на опорах электроосвещения,
на опорах ВЛ муфты и запасы ОК, если предусмотрено проектом, должны размещаться в специальных
шкафах, которые закрепляют на опорах (рисунок 12.7). В шкафу размещают
одновременно и муфту и запасы кабелей, сращиваемых в муфте.

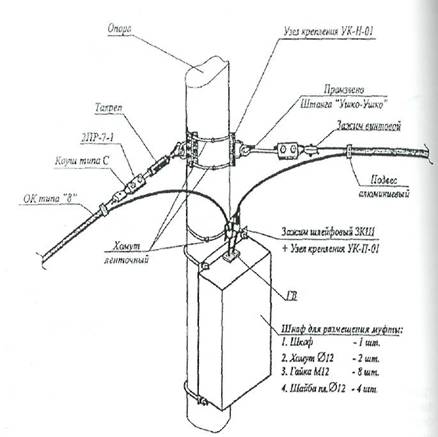

Рисунок 12.7 -
Размещение муфты и запаса оптических кабелей в шкафу на опоре ВЛ напряжением 0,4 - 35 кВ Допускается крепление
муфты и запаса отдельно с помощью специальных устройств, например, в
соответствии с рисунком 12.8.

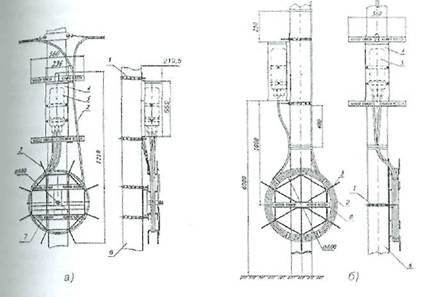

а) устройство
для подвески муфты и устройство для намотки запаса ОК расположены в одной
плоскости; б) устройство для подвески муфты и каркас для
намотки запасов размещены в двух
взаимно перпендикулярных плоскостях; 1 -хомут для крепления к
столбовым опорам; 2 - оптический кабель; 3
- скобы устройств и каркасов; 4 - устройство для
подвески муфты; 5 - муфта оптическая
тупиковая; 6 - столбовая опора
контактной сети или ВЛ; 7 - вращающееся
устройство для намотки запасов ОК; 8 - неподвижный каркас
для намотки запасов ОК. Рисунок 12.8 -
Размещение тупиковых оптических муфт на опорах |
|
---|
