12.6      Организация рабочего места для монтажа оптических муфт

12.6.1              Монтаж оптических муфт на кабелях местных сетей связи, как правило, производят в специально оборудованной Монтажной машине на базе автомобиля повышенной проходи­мости с кузовом микроавтобуса или КУНГ.

12.6.2    Допускается производство монтажа оптических муфт в колодцах, городских коллекторах, помещениях ввода кабелей на АТ"С, в палатках, установленных около колодцев, котлованов или опор. Рабочие места, подготовленные в перечисленных выше Условиях, должны быть сухими, должны иметь достаточное освещение и вентиляцию и обеспечивать размещение рабочего стола для сварочного устройства и мест для двух монтажников, температура окружающего  воздуха на рабочем месте должна быть такой, при которой возможна нормальная работа оборуд₀. вания и приборов.

12.6.3   Монтаж и контрольные измерения в процессе монтажа муфт должна производить группа, состоящая из инженера-измерителя, двух монтажников и водителя монтажной машины.

Перед монтажом муфт сращиваемые строительные длины ОК, проложенные в канализации, в грунте, или подвешенные на опорах, должны быть проверены на соответствие оптических характеристик волокон паспортным данным. На бронированных ОК, проложенных в грунте, сопротивление изоляции наружных оболочек проверяется на соответствие установленным нормам.

Монтажу подлежат только те ОК, у которых после прокладки все проверяемые характеристики соответствуют паспортным данным и установленным нормам.

12.6.4   Концы сращиваемых ОК, при любом месте размещения муфты, подают к организованному рабочему месту (в монтажную машину, в палатку и т.п.), разделывают и выполняют монтаж в соответствии с руководством по монтажу муфты данного типа. При определенных погодных условиях допускается выполнение разделки кабеля и подготовки комплектов для ввода ОК в муфты на открытом воздухе. Смонтированные комплекты для ввода ОК вводят в муфты, закрепляют и после этого готовые к монтажу муфты подают в монтажную машину или палатку.

12.6.5      Монтажники должны иметь наборы инструментов и приспособлений, необходимых для разделки ОК, сварки оптических волокон, усадки КДЗС, сборки и герметизации муфт любого типа. Оптические муфты закрепляют на монтажных столах с применением монтажных кронштейнов, позволяющих установить муфту в любом положении в непосредственной близости к сварочному устройству. Монтажные кронштейны должны позволять легко и быстро организовать рабочее место монтажника ВОЛС на любом столе, верстаке, полке, консоли и т.п. (рисунок 12.1).

12.6.6      В процессе монтажа муфт должны производиться контрольные измерения затухания сварных соединений волокон с одного из концов линии. Для этого между измерителем, производящим измерения, и монтажниками, выполняющими сварку оптических волокон ОК, должна быть налажена устойчивая связь.

12.6.7      Дополнительно к комплектам муфт, закупаемых у производителей, подрядные организации должны закупать расходные материалы, необходимые для разделки ОК и подготовки  оптических волокон к сварке. Списки необходимых расходных материалов приведены в инструкциях по монтажу муфт

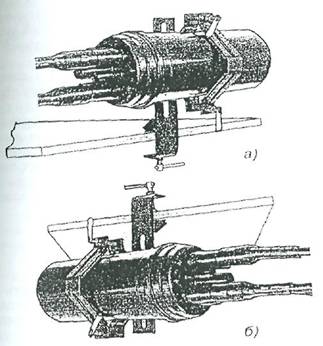

а) выше уровня столешницы; б) ниже уровня столешницы

Рисунок 12.1 - Установка муфты типа МТОК с помощью монтажного кронштейна на рабочем столе

12.6.8   Затухание сварных соединений оптических волокон контролируется измерителем после сварки, после выкладки запасов волокон на кассетах и после укладки муфты и запасов ОК на место в колодце, котловане, на опоре. Если затухание при укладке увеличилось, необходимо устранить причину этого явления. В оптических волокнах и ОК не должны накапливаться напряжения, способные вызвать увеличение затухания волокон или их разрушение.

12.6.9     Для обеспечения свободной, без напряжений, Укладки запасов кабелей, кольца запаса следует сформировать еще до ввода ОК в муфту. При этом следует стараться придать бухте ОК ту форму и тот диаметр, который сам кабель принимает после разматывания с барабана.

Запасы концов кабеля для монтажа проходных муфт следует подавать из колодца, не раскручивая бухты запаса, а осторожно растягивая их в спирали, доходящие до места монтажа При укладке проходных муфт в колодец кольца спиралей запаса осторожно собирают в бухты, скрепляют проволокой _и подвешивают рядом с муфтой.

При монтаже тупиковых муфт запасы кабелей в колодце собирают в общей точке, из которой сращиваемые кабели общим пучком подают к месту монтажа. Запасы ОК в этом общем пучке скрепляют перевязками через промежуток от 1 до 2 м. После монтажа тупиковой муфты один из монтажников в колодце должен последовательно укладывать кольца запаса в бухту, в предназначенном для ее установки месте. Второй монтажник подает первому общий пучок запаса с поверхности и при этом проворачивает муфту вокруг оси пучка, чтобы предотвратить возможные напряжения ОК.
