12.11 Заземление металлических элементов оптических кабелей

12.11 В соответствии с указаниями РД 45.155 "Заземление и выравнивание потенциалов аппаратуры ВОЛП на объектах проводной связи" металлические элементы оптических кабелей Должны заземляться при вводах ОК в станционные сооружения, в НРП-О, в технические помещения, где устанавливается оборудование ВОЛП.

Проектами могут предусматриваться заземления проволоч­ной брони, стальной гофрированной брони типа "ZETABON", алюмополиэтиленовой оболочки и стального силового элемента (трос).

На АТС, в помещениях ввода кабелей которых имеются стационарные щитки заземления, металлические элементы ОК должны быть выведены на эти щитки проводами сечением не менее 4 мм².

Для обеспечения заземления металлических элементов ОК. в помещении ввода кабелей должна быть смонтирована оптическая муфта с выводом провода заземления или выполнен разрыв брони на прямолинейном участке ОК и с линейной стороны разрыва должен быть присоединен к броне провод заземления.

12.11.3 Для выполнения заземления в помещения ввода кабелей, не оборудованные щитками заземления, должны выводиться специальные провода защитного заземления, подключенные к щиткам Щ3-П2, которые имеются в выпрямительных типовых АТС.

В местах крепления оптических муфт или в местах, где выполнен разрыв брони ОК с выводом проводов заземления, на металлоконструкциях помещений ввода кабелей должны устанавливаться специальные щитки заземления. На рисунке 12.9 показан вариант установки щитка заземления на щели типовых металлоконструкций помещений ввода кабелей АТС.

1  - горизонтальные элементы металлоконструкций;

2  - щель между элементами; 3 - щиток изолирующий;

4  - болты крепления щитков;

5  - щиток заземления перед установкой;

6  - щиток заземления, установленный на щиток изолирующий

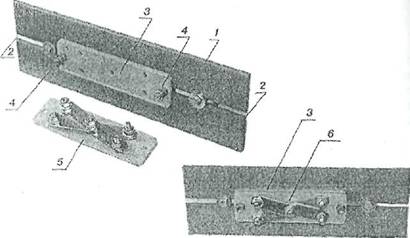

Рисунок 12.9 - Крепление щитка заземления на металлоконструкциях помещений ввода кабелей на АТС

В тех помещениях, где подобных металлоконструкций нет, тки должны устанавливаться на любую стальную полосу, на просверленные в ней два отверстия диаметром 6 мм.

На щелях или отверстиях щитки закрепляют двумя болтами необходимой длины.

Щиток заземления должен быть установлен так, чтобы ни один из его токопроводящих элементов не касался металлоконструкций помещения ввода кабеля. Для этого щитки заземления рекомендуется устанавливать на щитки изолирующие, которые устанавливаются в промежуток между металлоконструкциями одной из стоек или непосредственно на металлоконструкцию.

На средний болт щитка заземления должен выводиться провод защитного заземления от щитка заземления АТС. На остальные болты должны выводиться провода заземления от ОК.

Для подключения металлических элементов ОК к щиткам заземления должны использоваться отрезки провода ГПП 1x4 необходимой длины, оснащенные со стороны щитка наконечниками с отверстиями диаметром 6 мм. Наконечники предварительно должны быть опрессованы на многожильных сердечниках провода ГПП, каждый из которых устанавливают на один из болтов щитка заземления и закрепляют гайкой.

Наконечник должен устанавливаться на один из болтов щитка заземления и закрепляться гайкой.

Болты щитка должны быть соединены съемными перемычками. При необходимости броню каждого из подключенных к щитку ОК можно отсоединить от щитка и подключить к ней измерительный прибор для измерения сопротивления изоляции наружной оболочки ОК или генератор трассопоискового прибора при устранении повреждений ОК.

12.11.4                  На АТС, не имеющих щитков заземления в помещениях ввода ОК, по решению служб эксплуатации и заказчика Допускается выполнение заземлений в местах установки оптических оконечных устройств. При этом провода заземления из оптических оконечных устройств должны выводиться на шины заземления в ЛАЦ и других помещениях АТС.

12.11.5      Допускается использование оптических оконечных Устройств, оборудованных двумя клеммами заземления. При этом одна клемма должна быть электрически соединена с корпусом оптического оконечного устройства, а вторая изолирована от него. Корпус оптического оконечного устройства в этом случае должен быть заземлен. Броня оптического кабеля должна подключаться к заземленной клемме, а центральный силовой элемент – стальной трос, к изолированной клемме. На исправном ОК клеммы должны соединяться перемычкой. При поисках повреждений перемычку необходимо снять, после этого аварийно-восстановительна бригада получит возможность использовать металлически элементы ОК, как изолированные проводники, для организации служебной связи.
