11.30
Монтаж боксов типа БКТ 11.30.1 Для монтажа (зарядки)
боксов типа БКТ применяются кабели ТППэп, ТГ (с
пористо-бумажной изоляцией жил)
соответствующей емкости: 10x2, 20x2, 30x2, 50x2 и 100x2. Попускается
применение кабеля ТПВ, но только в тех случаях, когда он нигде далее не будет проложен в канализации или непосредственно
в земле. 11.30.2 После
электрических проверок и измерений с конца кабеля, которым заряжается бокс,
снимают оболочку, экранную ленту, поясную
изоляцию на длине, превышающей на величину от 200 до 11.30.3
Экранную проволоку загибают у обреза
пластмассовой оболочки и выводят из бокса через зазор между
кабелем и внутренней
поверхностью втулки. Экранную проволоку загибают на наружную поверхность залуженной втулки, делают на ней два оборота
и припаивают припоем ПОССу-30-2. Все остальные операции ввода кабелей во
втулки боксов выполняют так же, как при монтаже коробок типов КРТ и КРТУ. 11.30.4
При повивной скрутке сердечников
пары кабелей 100x2 распределяются по
плинтам боксов БКТ 100x2 в порядке, показанном на рисунке 11.40.

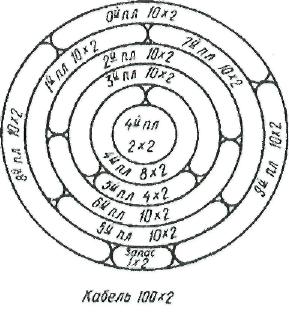

Рисунок 11.40 -
Распределение пар кабеля повивной скрутки по
плинтам боксов 100x2 При пучковой скрутке сердечников кабелей элементарные
пучки 10x2 расшиваются на плинты боксов от верхнего (нулевого к нижним
соответственно, начиная от центра сердечника к его периферии (рисунок
11.41).

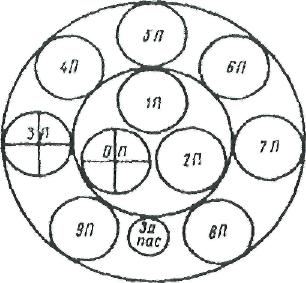

Рисунок 11.41 - Распределение пар кабеля
пучковой скрутки по плинтам бокса 100x2 11.30.5
Четные пучки 10x2 выкладывают с правой (обратной) стороны корпуса бокса,
нечетные - с левой. Расшивка и выкладка
пучков жил в корпусе бокса показаны на рисунке
11.42.

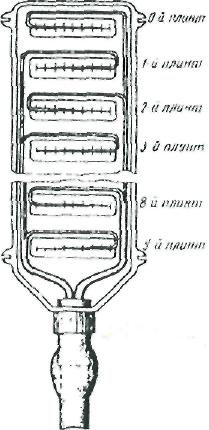

Рисунок 11.42 -
Расшивка и выкладка пучков жил в корпусе
бокса БКТ Перевязку жил
допускается производить как отдельными
10x2 непосредственно от корешка кабеля у кромки втулки бокса
так и общим жгутом от него до ответвления к плинтам, а далее индивидуальными
пучками 10x2 (рисунок 11.43). Каждый
пучок перед укладкой его для расшивки между пьями плинта обходит плинт
сверху вниз. Это обеспечивает возможность
поворота, при необходимости, каждого плинта, не нарушая общего жгута.

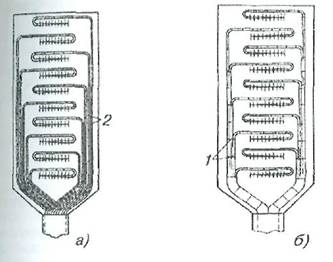

а)
индивидуальными пучками; б) общими жгутами от корешка до
ответвлений к плинтам 1 - пучки жил; 2 -
жгуты жил Рисунок 11.43 -
Способы вязки пар в боксах БКТ 11.30.6 Жилы расшивают
«елочкой», отделяя от пучка по две противолежащие пары (4 и 9, 3 и 8, 2 и 7,
1 и 6, 0 и 5). Пары разбирают пожильно и отгибают
под прямым углом к перьям, делая у каждого отгиба стежок перевязки (рисунок
11.44).С Расшитых жил по шаблону снимают изоляцию и излишние концы обрезают. Длина до среза изоляции должна обеспечивать кладку изолированной
жилы по всей длине пера до отверстия ушка)
в нем. Освобожденный от изоляции конец жилы продевается с внутренней
стороны в ушко пера, поджимается плоскогубцами и припаивается припоем
ПОССу-40-2. На перья вместе с прижатыми к ним жилами надвигают
полиэтиленовые гильзы.

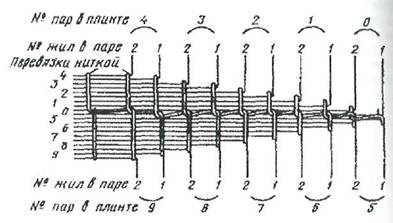

Рисунок 11.44 - Схема
расшивки жил на плинт бокса БКТ 11.30.7
Резервные (запасные) пары выкладывают до самого
отдаленного пера верхнего плинта с дополнительным запасом в 11.30.8
Заднюю крышку и все плинты бокса
устанавливают на
картонные прокладки из комплектов боксов, промазанные с обеих сторон битумным
лаком. 11.30.9
При зарядке боксов кабелем ТГ с бумажной изоляцией жил до установки последнего (нижнего)
плинта корешок бокса заливается через это окно массой МКС-М. 11.30.10
После зарядки все жилы, включенные в бокс, должны быть проверены на обрыв, сообщение,
парность и на соответствие сопротивления изоляции установленным
нормам. Конец кабеля должен быть герметично заделан. 11.30.11
Рекомендуется заряжать боксы БКТ 100x2 для магистральных
участков абонентских линий ГТС отрезками кабелей ТППэп,
на одном из концов которых смонтирована и проверена
на герметичность малогабаритная газонепроницаемая муфта МГНМс 19/29. |
