11.28
Монтаж распределительных коробок с плинтами "подвинт" 11.28.1 Монтаж (зарядка)
распределительных коробок 10x2 производится кабелями 10x2 преимущественно
марок ТПП, ТППэп, но допускается и ТПВ, а в особо
оговоренных проектом случаях - марки ТГ с бумажной изоляцией жил. Как правило,
распределительные коробки должны заряжаться в мастерской куском кабеля
заранее отмеренной Длины, достаточной для прокладки до ближайшей разветвитель-ной или прямой
муфты. До нарезки кусков для
зарядки коробок кабель в общей Длине должен быть проверен на обрыв жил, на
сообщение жил между собой и с экраном или
металлической оболочкой кабеля. Сопротивление
изоляции жил кабеля в общей длине должно быть проверено на соответствие нормам. Монтаж производится в
соответствии с технологией изложенной ниже. 11.28.2 С отрезка кабеля, подлежащего включению
в коробку, на длине от 200 до 11.28.3
На вводе в коробку участок кабеля в
пластмассовой оболочке
и стальная втулка, предварительно зачищенные и протертые бензином, плотно обматываются пятью-семью слоями липкой
ПВХ ленты. 11.28.4
Стык кабеля ТГ 10x2 и стальной втулки коробки запаивают припоем
ПОССу-30-2. Если наружный диаметр вводимого
кабеля больше внутреннего диаметра втулки, то на нее предварительно
напаивают отрезок свинцовой трубки, а обрез оболочки кабеля доводят только до
наружного края стальной втулки. Стык свинцовой трубки и кабеля обматывают или
опаивают, как указано выше. 11.28.5 Заделка
ввода во втулку распределительной коробки
кабеля в пластмассовой оболочке может осуществляться при помощи отрезка
трубки ТУТ соответствующего диаметра с подклеивающим слоем. При фиксированном положении кабеля на его
участок, примыкающий к втулке, подматывают полиэтиленовую ленту так,
чтобы образовался плавный переход от кабеля к внешней поверхности втулки. Трубка ТУТ с подклеивающим слоем надвигается
на втулку до упора в корпус коробки и усаживается пламенем паяльной лампы или
газовой горелки. 11.28.6 Жилы разделанного конца кабеля расшивают
"елочкой" по шаблону и
перевязывают нитками. Концы жил обрезают и зачищают. Жилы припаивают к
контактам плинтов припоем ПОССу-40-2. 11.28.7 На контакты плинтов надвигают
полиэтиленовые гильзы. На кабелях ТГ используют бумажные гильзы. Размеры порядок включения пар в плинты приведены на
рисунке 11.39 11 28 8 При установке плинтов
типов 9 и 9У на коробки КРТ рту картонные прокладки из
комплекта коробок промазываются с обеих сторон битумным лаком. 11 28.9 После зарядки все жилы, включенные в коробку, должны быть подвергнуты контрольной проверке на
обрыв, сообщение и парность, а также на соответствие сопротивления изоляции установленным нормам. Сопротивление изоляции
измеряется между жилами, между жилами и экраном (оболочкой ТГ) и между клеммами плинта коробки. Конец кабеля,

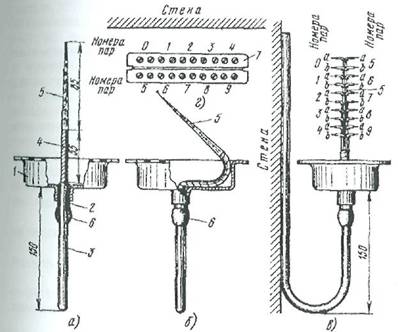

выходящего из коробки, должен быть герметично заделан. а) ввод в коробку; б)
выкладка кабеля; в) расшивка 1 - корпус коробки; 2
- втулка; 3 - кабель в оболочке; 4 - сердечник кабеля;
5 - жгут расшивки; 6 - заделка ввода во
втулку; 7 - плинт типа 9 или 9У Рисунок 11.39 -
Примерные размеры разделки кабеля и порядок включения
жил в распределительные коробки типов КРТ и КРТУ |
|
---|
