11.6 Проверка кабелей перед монтажом



11.6.1   Все кабели перед монтажом должны быть проверены по следующим параметрам:

а)  герметичность оболочки;

б) соответствие сопротивления изоляции жил установленным нормам;

в) отсутствие обрывов жил и экрана;

г)  отсутствие сообщений жил между собой, с экраном или металлической оболочкой;

д)   соответствие сопротивления изоляции защитного полиэтиленового шланга на алюминиевых и стальных оболочках установленным нормам.

11.6.2     Проверка кабелей типа Т и кабелей типа ТП без гидрофобного заполнения на герметичность оболочки на барабанах и после прокладки производится в соответствии с положениями раздела 16.

Проверка целостности оболочки кабелей ТПппЗП и ТППэпЗ после прокладки производится путем измерения сопротивления изоляции оболочки относительно «земли». Сопротивление изоляции оболочки, пересчитанное на 1 км длины и температуру 20°С, не должно быть менее 5 МОм.

Проверка сопротивления изоляции производится с помощью приборов типов ПКП, ИРК-ПРО или аналогичных.

11.6.3  Для проверки кабеля на «обрыв» и "сообщение" с его концов удаляют участки оболочки длиной от 150 до 400 мм, поясную изоляцию обрезают и удаляют с сердечника.

Нити и ленты, скрепляющие пучки и повивы, обрезать не рекомендуется. На одном из концов кабеля со всех жил удаляют изоляцию на участках длиной от 20 до 25 мм, затем жилы собирают в пучки по 10-50 пар. Все жилы каждого пучка закорачивают, плотно обматывая их зачищенные участки голой медной жилой. Все пучки соединяют между собой одним отрезком медной зачищенной жилы. Связку пучков соединяют с экраном или металлической оболочкой кабеля.

Проверку на «обрыв» выполняют на противоположном конце кабеля. Провода микротелефонной трубки (или гарнитуры) последовательно соединяют с батареей и экраном (или металлической оболочкой) кабеля. Свободным проводом от трубки поочередно касаются каждой жилы кабеля (рисунок 11.6). Если в трубке при касании слышен щелчок, то проверяемая жила исправна. При касании оборванной жилы щелчка не будет.

Проверяемые жилы не зачищаются. Контакт достигается благодаря тому, что при обрезании кабеля ножовкой или секторными ножницами кончики жил выступают за край изоляции.

Для удобства действий свободный провод от трубки соединяют с кусачками-бокорезами и ими касаются концов жил. При необходимости изоляцию проверяемой жилы зачищают или прокусывают.

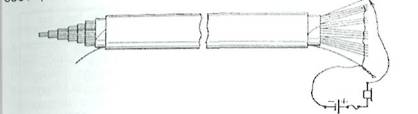

Рисунок 11.6 - Проверка жил кабеля на "обрыв"

11.6.4     При подготовке многопарных кабелей к проверке в условиях линейных сооружений возможны обрывы жил на разделанных концах, некачественные зачистка и контакты. Поэтому выявленные в ходе проверки на "обрыв" оборванные жилы следует закоротить и соединить с экраном (или металлической оболочкой), чтобы иметь возможность еще раз убедиться в их неисправности перед проверкой на "сообщение". При наличии в бригаде приборов типа ИРК-ПРО или ПК-М, наличие обрыва и расстояние до него можно определить с помощью приборов.

11.6.5             После проведения проверки на "обрыв" проверенный конец кабеля заделывается на "пирамиду", то есть жилы обрезаются или распушиваются так, чтобы ни одна из них не касалась какой-либо другой жилы, экрана или металлической оболочки.

11.6.6    Проверку на «сообщение» производят с той стороны, где все жилы соединены между собой и с экраном (или металлической оболочкой). К экрану подключаются последовательно соединенные батарея и микротелефонная трубка (рисунок 11.7). От общей связки отделяют по одной жиле и касаются ее свободным проводом трубки. Если проверяемая жила сообщается с какой-либо другой жилой или экраном (металлической оболочкой), то в телефоне будет слышен щелчок. При касании исправной жилы щелчка не будет. Аналогично проверяют все остальные жилы кабеля.

В случае обнаружения поврежденных жил они вновь соединяются с общей связкой. По окончании проверки поврежденные жилы отделяются от исправных, и для каждой из них определяется характер повреждения: "земля", "короткое" или "сообщение".
















Рисунок 11.7 - Проверка жил кабеля на "сообщение"



11.6.7     По результатам проверок составляют список поврежденных пар, в котором фиксируют количество и характер повреждений, а также указывают, в каком повиве или пучке находятся поврежденные пары. Бригадир обязан доложить о выявленных повреждениях кабеля ответственному исполнителю работ, который по имеющимся данным делает вывод о возможно­сти использования данного кабеля.

11.6.8     Концы кабелей после прокладки должны быть герметично заделаны. Открываются они только при монтаже муфт или для электрических проверок кабеля. Свинцовые оболочки на каждом конце сначала слегка вытягиваются путем пяти-шестикратного изгибания конца и зачеканиваются молотком. После зачистки стальной щеткой один из концов кабеля наглухо запаивается припоем ПОССу-30-2, а в противоположный конец впаивается вентиль для подачи воздуха. При этом используются латунные автомобильные вентили, которые предварительно залуживаются в стаканчиковом паяльнике с применением в качестве флюса канифоли. Допускается использование в качестве вентилей отрезков свинцовой оболочки кабелей ТГ емкостью 10-20 пар или специально изготовленных литых свинцовых вентилей.

11.6.9     Концы кабелей в полиэтиленовых оболочках заделывают полиэтиленовыми колпачками типа КПУ, имеющими литой заглушённый вентиль. Колпачки КПУ приваривают к оболочкам кабелей методом сварки под стеклолентой или герметизируют стыки КПУ и оболочек отрезками трубок ТУТ с подклеивающим слоем. Колпачки КПУ подбирают по емкости и диаметрам жил кабелей в соответствии с таблицей 11.1.



Таблица 11.1 - Таблица соответствия типоразмеров колпачков КПУ и кабелей типа ТП



Наименование

Диаметр кабеля

Число пар в кабеле с диаметром жил, мм









0,32

0,4

0,5

0,64

0,7

КПУ15/20 КПУ25/30 КПУ35/40 КПУ45/50 КПУ60/65 КПУ70/77

15-20 25-30 35-40 45-50 60-65 70-77

100

200-500 400-500 600-900 1000-1800 2000-2400

20-50

100-200 300-400

500-600 700-900 1000-1200

20-50

100-200

300-400

500-600

700-800 900-1000

20-30

50

100

200

300

400-500

10-20 30-50 100 200 300 400

11.6.10 На всех кабелях, как с полиэтиленовыми, так и с металлическими оболочками, могут использоваться термоусажи-ваемые колпачки: глухие и с вентилями (ниппелями).

Колпачки надвигаются на обезжиренные и зачищенные концы кабелей и усаживаются умеренным пламенем газовой горелки или паяльной лампы.

Подбор термоусаживаемых колпачков осуществляется по диаметрам оболочек заделываемых кабелей. Типоразмеры колпачков и рекомендуемые диаметры кабелей приведены в таблице 11.2.

Таблица 11.2 - Таблица соответствия термоусаживаемых колпачков диаметрам оболочек кабелей



Типоразмер

термоусаживаемого

колпачка





Рекомендуемые наружные диаметры кабелей, мм

Максимальный

Минимальный

ОКТ 11/4-45

ОКТ 24/8-50

ОКТН 24/8-50 (с вентилем)

ОКТ 40/16-75

ОКТН40/16-75 (с вентилем)

ОКТ 60/26-140

ОКТН60/26-140(с вентилем)

ОКТ 90/45-110

ОКТН90/45-110(с вентилем)

11

24

24

40

40

60

60

90

90

4

8

8

16

16

26

26

45

45



11.6.11 Кабели небольшой емкости типа ТП (до 100 пар) на короткое время и при отсутствии опасности поступления воды могут заделываться колпачками, стыки которых с оболочкой обматываются 5-6 слоями липкой пластмассовой ленты.
