10.4  Прокладка абонентских проводок и установка оборудования

10.4.1              Каждая абонентская проводка должна быть выполнена одним отрезком провода. Сращивание проводов не допускается.

10.4.2    Трасса для абонентской проводки (от распределительной коробки до абонентского устройства) должна удовлетворять следующим основным требованиям:

а)  учитывать расположение в помещениях проводок: электрических и проводного вещания;

б)  быть кратчайшей, прямолинейной, иметь минимальное число пересечений с другими проводками;

в)  внутри зданий проходить по стенам на высоте от 2,3 до 3,0 м от пола и не менее 50 мм - от потолка или по каналам закладных устройств скрытой проводки (например, в специальных плинтусах);

г)  по наружным стенам проходить под карнизами на высоте от 2,5 до 3,0 м;

д)   проходить по местам, доступным для обслуживания в любое время.

10.4.3     На участках горизонтальной прокладки крепление однопарного провода следует производить через каждые 250 мм, при вертикальной прокладке - через каждые 350 мм, в местах поворота провода - на расстоянии 50 мм от вершины угла.

10.4.4  Однопарный провод должен плотно прилегать к стене без волнистости и перекручиваний. Провода, идущие в одном направлении, следует прокладывать параллельно и вплотную друг к Другу.

10.4.5    На участках параллельной прокладки с многопарными кабелями однопарные провода следует располагать сверху или снизу, с учетом минимального числа пересечений с ними. При пересечении многопарных кабелей однопарный провод может огибать кабель сверху или проходить под ним в штробе.

10.4.6   Абонентскую проводку следует прокладывать ниже электропроводки, а пересечения с ней выполнять так, как показано на рисунке 10.9.

10.4.7   Абонентская проводка может прокладываться как сверху, так и снизу проводов проводного вещания при соблюдении допустимых расстояний между ними, приведенных в таблице 10.1.

10.4.8   В помещениях с лепкой или резной отделкой следует прокладывать провод над или под плинтусами, наличниками окон или дверей для защиты от механических повреждений.

10.4.9 При пересечении карнизов наружных стен, покрытых листовой сталью, провод необходимо прокладывать через отверстие в карнизе.

1 - однопарный провод;

2  - гвоздь крепления;

3  - электропроводка

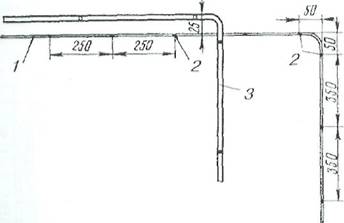

Рисунок 10.9 - Прокладка однопарного провода абонентской проводки

Таблица 10.1 - Допустимые расстояния между проводами абонентской проводки и проводного вещания

10.4.10 При выборе трассы для прокладки абонентских проводов следует, по возможности, не пробивать отверстия через капитальные стены.

Сквозь перегородки и дверные коробки провода необходимо прокладывать через отверстия, просверленные в углах перегородок и переплетов.

10.4.11 Провода ТРП (ТРВ) следует крепить к стенам деревянным, оштукатуренным, кирпичным и шлакоблочным, гипсолитовым и т.п. стальными гвоздями диаметром 1,5 мм длиной 15 или 20 мм, забиваемыми в промежуток между жилами (рисунок 10.10,а). При этом необходимо следить, чтобы гвозди не повреждали изоляцию жил. Допускается также крепление проводов скобами из стальной проволоки диаметром 2 мм (рисунок 10.10,6).

а) стальными гвоздями; б) скобами из стальной проволоки

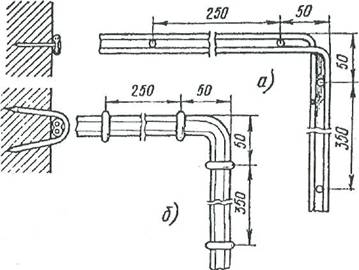

Рисунок 10.10 - Способы крепления провода ТРП (ТРВ)

По стенам из бетона и подобных мaтериалов, в которые забивка гвоздей и проволочных скоб невозможна, а сверление гнезд затруднительно, крепление проводов рекомендуется производить скобами, пристреливаемыми к стеновому основанию дюбель-гвоздями с помощью строительно-монтажного пистолета.

10.4.12    При скрытой проводке провода от КРТ-10х2 должны прокладываться в закладных устройствах (трубах, каналах) способами, приведенными в разделе 7.

10.4.13    При необходимости перехода абонентской проводки из одного здания коттеджной застройки в другое допускается подвеска однопарного кабеля ПРППМ или провода П-274 на стальной оцинкованной проволоке диаметром 3 мм, закрепленной на стенах зданий. Для этого однопарный провод следует навить вокруг натянутой проволоки с шагом от 160 до 200 мм или закрепить к проволоке скрепами. Длина подвески не должна превышать 25 м, а высота - от 4,5 до 5,9 м от земли.

10.4.14    На лестничных клетках и в коридорах общественных зданий однопарные кабели и провода, прокладываемые ниже 2,3 м от пола, должны быть защищены металлическими или пластмассовыми желобами.

10.4.15    Вводные или проходные отверстия в междуэтажных перекрытиях и на лестничных клетках после прокладки однопарного провода следует плотно заделать паклей, гипсом или алебастром.

10.4.16    При установке оборудования абонентских пунктов необходимо соблюдать следующую высоту установки от пола:

настенные телефонные аппараты                    1400 мм;

розетки настольных аппаратов                       250-700 мм;

диодные приставки и безобрывные розетки 250-700 мм; блоки АВУ                                                                                700 мм;

блокираторы и дополнительные звонки         2200 мм.

Виды абонентских проводок условно показаны на рисун­ке 10.11.

10.4.17     Розетки телефонных аппаратов, АЗУ, диодные приставки следует крепить к деревянным стенам шурупами, к кирпичным, шлакоблочным, гипсолитовым стенам - шурупами на пластмассовых дюбелях или спиралях; настенные телефонные аппараты - на дюбелях с распорной гайкой или пластмассовых.

10.4.18   К телефонной розетке провод должен подходить строго вертикально и выкладываться вокруг нее, образуя запас, необходимый для повторных включений или производства контрольных измерений и ремонтных работ.

1  - настенный телефонный аппарат;

2  - однопарный провод;

3  - электропроводка;

4  - коробка распределительная 10x2;

5  - радиопроводка;

6  - розетка настольного телефонного аппарата

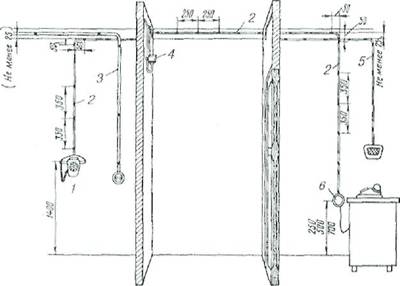

Рисунок 10.11 - Виды абонентских проводок

На рисунке 10.12 показана безобрывная розетка. Ее основание крепится так, как указано в 10.4.17.

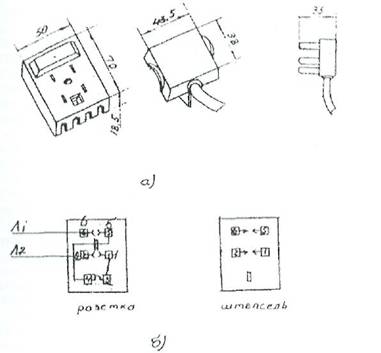

а) общий вид; б) схема Рисунок 10.12 - Телефонная безобрывная розетка
