6. АКУСТИЧЕСКИЕ СИСТЕМЫ

В высококачественных громкоговорителях для воспроизведения частот звукового диапазона используют несколько головок, расположенных в одном корпусе. При этом каждая из головок работает в относительно узкой полосе частот. Такие устройства называют акустическими системами (АС). Применяют двух- и трехполосные АС. Трехполосные АС содержат три вида головок: низкочастотные, среднечастотные и высокочастотные; в двухполосных АС используют низкочастотные и высокочастотные головки.

Распределение функции излучения звукового диапазона между несколькими головками позволяет:

1. Получить в АС меньшие частотные искажения, так как головки можно использовать в той полосе частот, где их искажения невелики.

2. Использовать различные приемы, существенно повышающие качественные показатели головки лишь в сравнительно узкой полосе частот. Так, в низкочастотной головке можно применить ЭМОС, которая эффективно действует до частот 400—500 Гц, а также фазоинвертор. В последнее время широкое распространение получили головки с утяжеленной подвижной системой. В таких головках можно существенно снизить частоту механического резонанса и, следовательно, расширить воспроизводимую полосу в сторону низких частот. То обстоятельство, что при этом снижается верхняя граничная частота (до 1—3 кГц) в АС существенного значения не имеет. На высоких частотах можно использовать головки с куполообразным диффузором, который является более устойчивым к возникновению поперечных колебаний.

3. Применять головки с различным способом преобразования электрических колебаний в механические, Например, на высоких частотах можно применять электростатические головки, которые имеют лучшие частотные свойства, чем электродинамические.

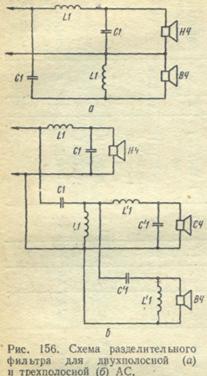

Головки АС подключаются к выходу усилителя через специальные разделительные фильтры, частоты среза фильтров определяются частотными свойствами применяемых головок. Обычно частоты раздела находятся в пределах 400—800 Гц и 4—5 кГц. За полосой пропускания фильтры должны иметь резкий спад (с крутизной 12—18 дБ/октаву) частотной характеристики, чтобы уменьшить частотную область совместной работы двух соседних (по полосе воспроизводимых частот) головок. Схема разделительного фильтра для двухполосной АС, в которой используются головки с одинаковыми модулями входного сопротивления, показана на рис. 156, а. Параметры фильтров определяются по формулам:

где f_разд—частота раздела, Гц; |Z_r | — модуль входного сопротивления головки на частоте раздела, C_j — мкФ; L₁ — мГн.

Схема фильтра для трехполосной АС показана на рис. 156, б. Параметры фильтров рассчитывают по приведенным выше формулам, но для разных частот раздела: L₁, C₁— для f_разд1, a L′₁, C′₁ для f_{разд 2}. При этом f_{разд 1} < _{fразд 2}. В приведенных схемах подводимая к головкам мощность в рабочей полосе одинаковая, что допустимо лишь в тех случаях, когда отдача головок одинакова. Обычно головки в АС развивают различные давления, и поэтому

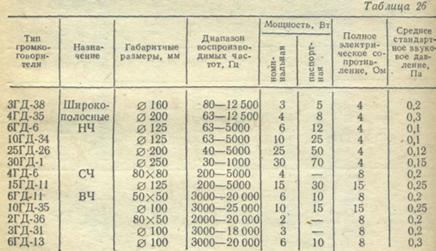

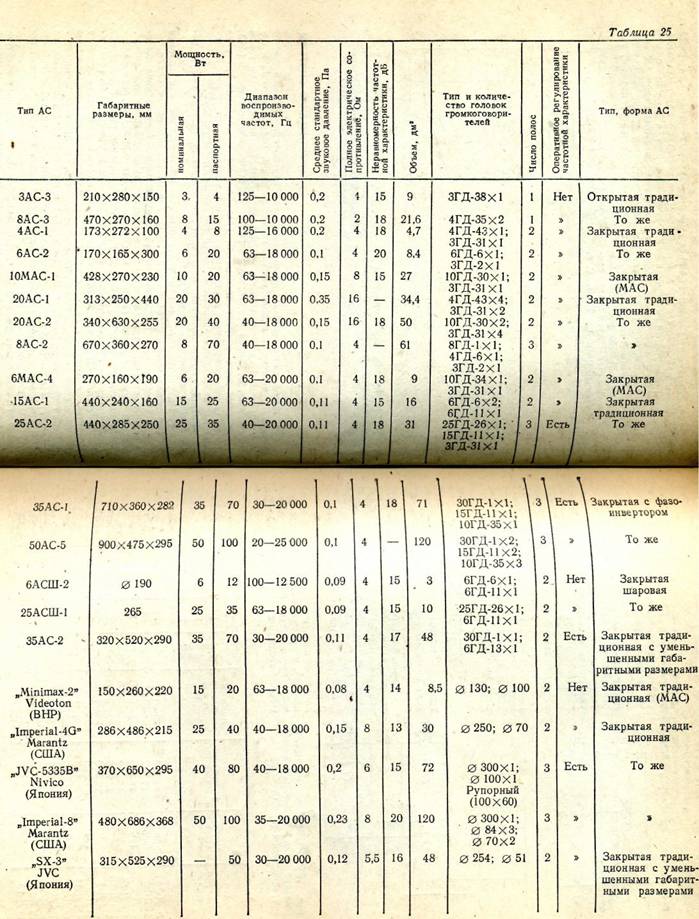

среднечастотные головки рекомендуется присоединить к разделительным фильтрам через низкоомный аттенюатор. Параметры АС и головок, используемых в АС, приведены в табл. 25 и 26 [18].
