2. РАДИОЧАСТОТНЫЕ ДИАПАЗОНЫ

И ОСОБЕННОСТИ ИХ ИСПОЛЬЗОВАНИЯ



Классификация радиочастотных спектров приведена в табл. 8. В 5-8 радиочастотных диапазонах выделены участки, используемые для радиовещания (табл. 9.).

В настоящее время имеется три района распределения радиочастот (рис. 44): район I включает территории Европы (включая СССР и МНР) и Африки; район II -территории Северной и Южной Америки и Гренландию; район III - территории Азии (без СССР и МНР) и Австралии. По интенсивности атмосферных помех земной шар условно разделен на три зоны А, В, С (рис. 44).



Таблица 8

Номер частотного диапазона	Наименование частот	Диапазон частот	Диапазон волн
4	Очень низкие частоты - ОНЧ (мириаметровые волны)	3 - 30 кГц	100 - 10 км
5	Низкие частоты - НЧ (километровые волны)	30 - 300 кГц	10 - 1 км
6	Средние частоты - СЧ (гектометровые волны)	300 - 3000 кГц	1000 - 100 м
7	Высокие частоты - ВЧ (декаметровые волны)	3 - 30 МГц	100 - 10 м
8	Очень высокие частоты - ОВЧ (метровые волны)	30 - 300 МГц	10 - 1 м
9	Ультравысокие частоты - УВЧ (дециметровые волны)	300 - 3000 МГц	100 - 10 см
10	Сверхвысокие частоты - СВЧ (сантиметровые волны)	3 - 30 ГГц	10 - 1 см
11	Крайневысокие частоты - КВЧ (миллиметровые волны)	30 - 300 ГГц	10 - 1 мм
12	Децимиллиметровые волны	30 - 3000 ГГц	1 - 0,1 мм



Таблица 9

Номер частотного диапазона	Наименование волн*	Частота, МГц	Длина волны, м
5	Километровые (ДВ)	0,15 - 0,285	2000 - 735,3
6	Гектометровые (СВ)	0,525 - 1,605	575 - 187
7	Декаметровые (КВ)	3,2 - 3,4	90
		3,95 - 4	75
		4,75 - 4,995	62
		5,005 - 5,06	59
		5,95 - 6,20	49
		7,1 - 7,30	41
		9,5 - 9,775	31
		11,7 - 11,975	25
		15,1 – 15,45	19
		17,7 - 17,9	16
		21,45 - 21,75	13
		26,6 - 26,1	11
8	Метровые	65,8 - 73	4,55 - 4,1



* - долгое время вместо термина «километровые волны» применялся термин «длинные волны» (ДВ), вместо «гектометровые волны» - «средние волны» (СВ) и вместо «декаметровые волны» - «короткие волны» (KB). В справочнике используются обе группы терминов.

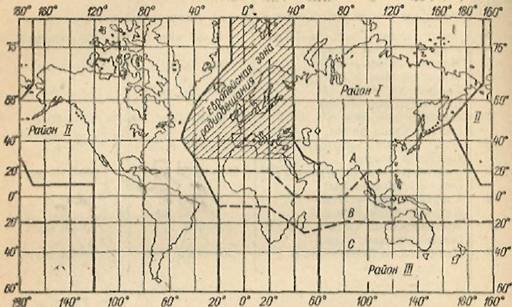

Рис. 44. К вопросу распределения радиочастот между странами.



В Европейскую зону радиовещания согласно Регламенту радиосвязи, входят страны района I, расположенные западнее 40° восточной долготы (от Гринвича) и севернее 30° северной широты.

Количество передатчиков в Европейской зоне радиовещании в 1948 г. составляло 600, а их суммарная мощность была равна 20х10⁶ Вт. С учетом этих данных в 1948 г. был составлен Копенгагенский план распределения частот. Однако количество передатчиков и их суммарная мощность продолжали расти: в 1969 г. - 1280 шт. и 48х10⁶ Вт, в 1974 г. - 1450 шт. и 65х10⁶ Вт. Поэтому в 1975 г. в Женеве на Региональной конференции по радиовещанию на длинных и средних волнах был принят новый план распределения частот в ДВ и СВ диапазонах на период с 23 ноября 1978 по 23 ноября 1989 г. [9].

Соглашения конференции относятся к I и III районам. Для этих районов принята единая сетка частот с разносом несущих через 9 кГц, что позволяет существенно уменьшить взаимные помехи, имеющиеся при разных величинах разноса несущих частот [112, 116]. В диапазоне длинных волн частоты несущих следуют через частотный интервал 9 кГц следующим образом, кГц: 155, 164, 173, ... , 263, 272, 281 (всего 15 каналов). В диапазоне средних волн организовано 120 каналов. В табл. 10 приведены новые нумерации каналов и значения несущих [19].



Таблица 10

Номер канала		Частота несущей, кГц
старый	новый	старая	новая
1	1	529	531
2	2	539	540
3	3	548	549
…	…	…	…
112	112	1529	1530
113	113	1539	1539
114	114	1546	1548
115	115	1554	1557
116	116	1562	1566
117	117	1570	1575
118	118	1578	1584
119	119	1586	1593
120	120	1594	1602
121	-	-	-



Три канала с частотами 1485, 1584 и 1602 кГц выделены для передатчиков излучаемой мощностью до 1 кВт (каналы малой мощности). В диапазонах ДВ, СВ и KB радиовещательные станции в настоящее время работают с амплитудной модуляцией несущей. Однако для сокращения ширины спектра частот при удовлетворительных технико-экономических показателях рекомендуется применять однополосную или другого вида систему [116]. Радиовещательный канал в ДВ, СВ диапазонах устанавливается от 9 кГц (по низкой частоте 4,5 кГц) до 20 кГц (по низкой частоте 10 кГц) с учетом местных условий по договоренности с заинтересованными администрациями.

В KB диапазоне радиоканалы имеют интервалы 5 кГц, а частота большинства радиостанций оканчивается цифрой 0 или 5. Однако и в этом диапазоне некоторым радиостанциям разрешается работать с полосой модулирующих частот до 10 кГц. В диапазоне MB передающие устройства работают с частотной модуляцией. Полоса частот модулирующего сигнала 30 - 15 000 Гц. Минимальный разнос несущих частот MB - ЧМ передающих станций, работающих в соседних зонах (для СССР), при передаче одинаковых программ равен 120 кГц, при передаче разных программ - 180 кГц.

В СССР радиовещание ведется при комплексном использовании всех диапазонов радиоволн: ДВ, СВ, KB и MB. Диапазон ДВ используется центральным радиовещанием для обслуживания больших территорий, диапазон СВ - для передач центрального и республиканского вещания, диапазон KB - для передач программ центрального вещания в отдаленные и труднодоступные районы страны. В некоторых областях страны KB диапазон (60 - 75 м) используют для местного вещания. Кроме того, KB диапазон используют для иновещания. Для радиовещания в диапазоне MB отведена полоса частот, равная 7,2 МГц. Применяется широкополосная частотная модуляция. Диапазон MB предназначен для передач программ центрального, республиканского и местного радиовещания. Радиовещательные станции, работающие в этом диапазоне, используются для подачи программ расположенным в зоне обслуживания районным  и сельским радиотрансляционным узлам.
